Классические платы разработки ESP32

Классические платы разработки ESP32 являются наиболее распространёнными представителями семейства микроконтроллеров Espressif и остаются универсальной платформой для создания беспроводных электронных устройств. Именно с этой серии началось широкое распространение ESP32, поэтому для неё доступно большое количество библиотек, готовых примеров, обучающих материалов и совместимой периферии.

Если требуется более современная версия семейства с USB, расширенными возможностями работы с дисплеями, камерами или PSRAM, стоит также посмотреть общую категорию плат разработки ESP32, где представлены ESP32-S3, ESP32-C3, ESP32-C6, ESP32-H2, ESP32-P4 и другие серии.

Классический ESP32

В основе классического ESP32 используется двухъядерный 32-битный процессор Xtensa LX6 с тактовой частотой до 240 МГц. Контроллер объединяет Wi-Fi 2,4 ГГц, Bluetooth Classic и Bluetooth Low Energy, что позволяет создавать устройства, способные работать в беспроводной сети, взаимодействовать со смартфонами и одновременно управлять внешней периферией.

Для большинства проектов дополнительный модуль связи не требуется – Wi-Fi и Bluetooth уже встроены в микроконтроллер.

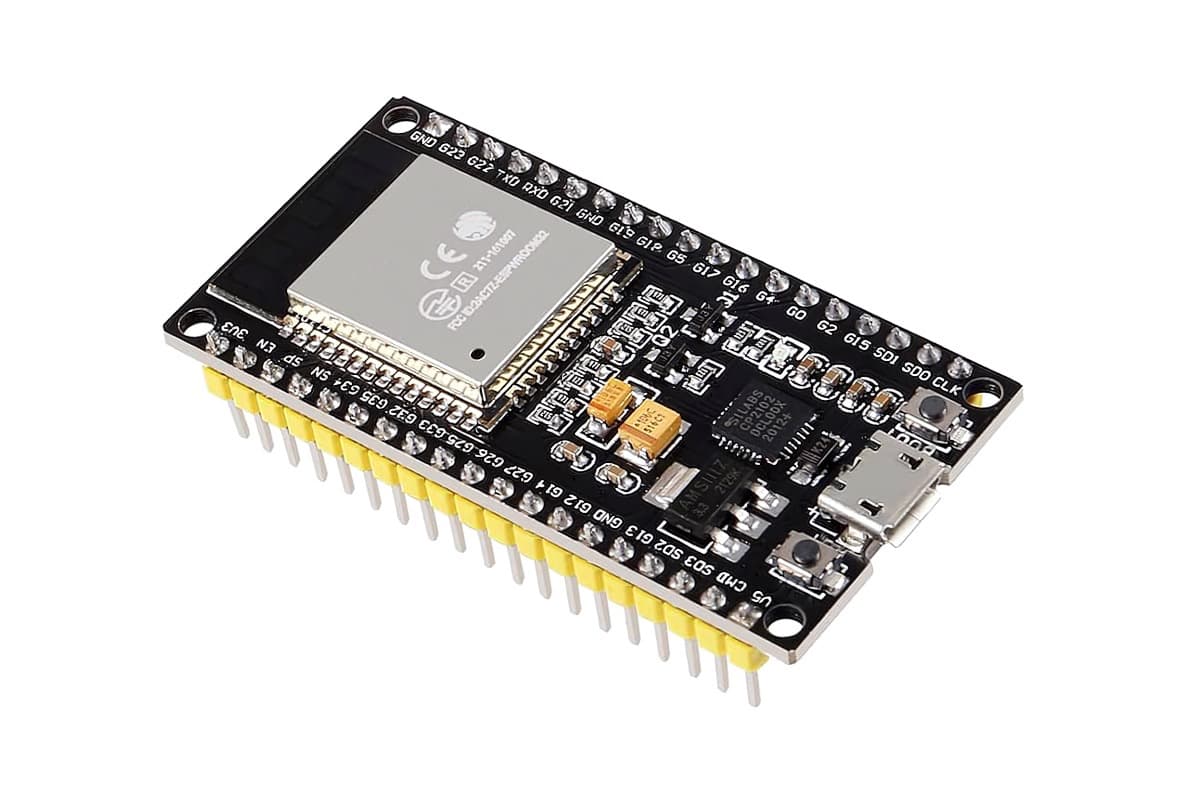

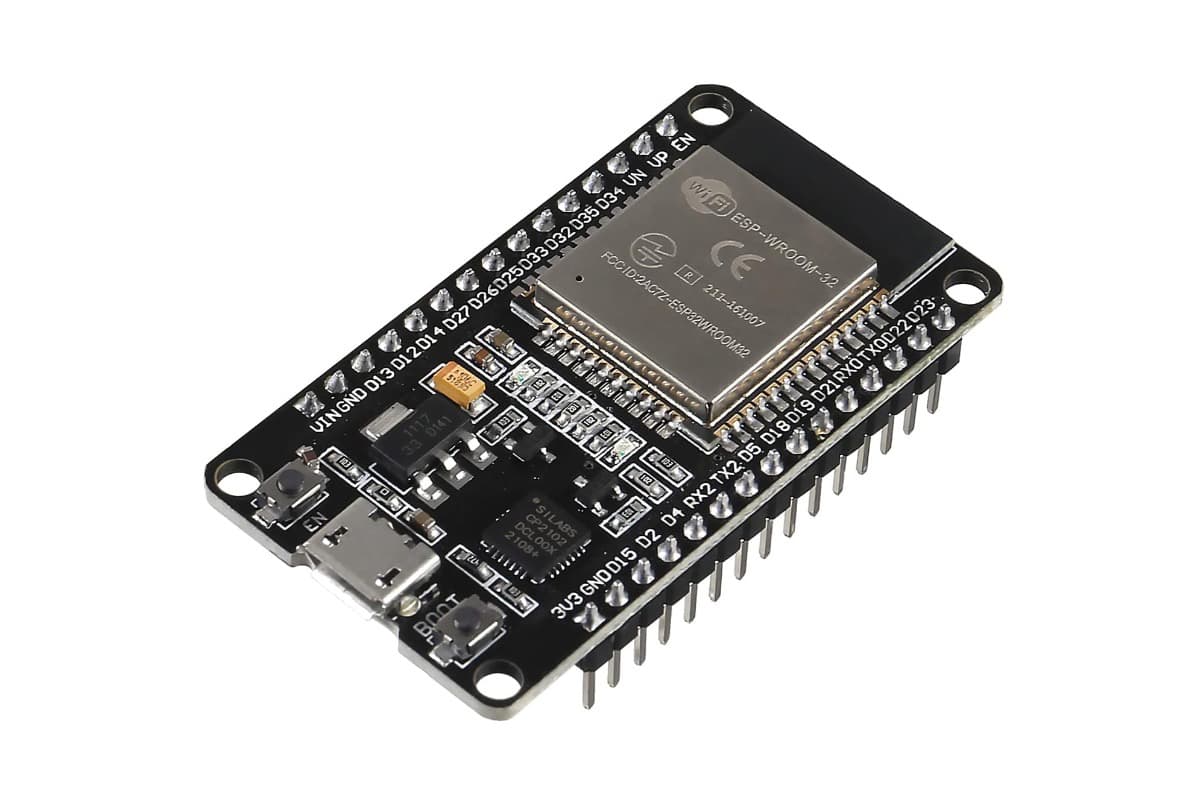

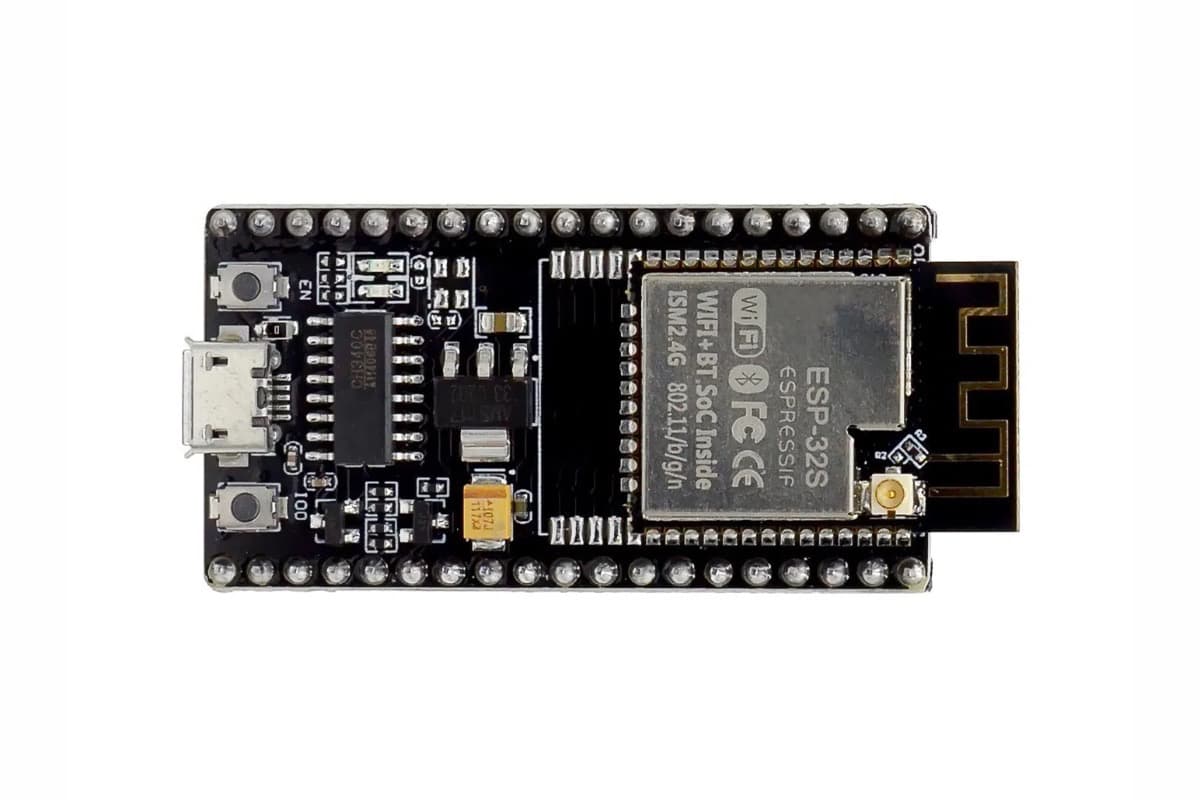

DevKit, NodeMCU, WROOM и WROVER

В категории представлены платы разработки DevKit, NodeMCU и другие исполнения на базе модулей ESP32-WROOM и ESP32-WROVER.

Основные различия между платами связаны не столько с самим микроконтроллером, сколько с реализацией конкретной платы:

• объёмом Flash;
• наличием и объёмом PSRAM;
• количеством выведенных GPIO;
• типом USB-разъёма;
• используемым USB-UART преобразователем;
• встроенной или внешней антенной;
• размерами платы;
• схемой питания;
• расположением контактов.

Большинство DevKit и NodeMCU оснащено стабилизатором питания, USB-UART преобразователем, кнопками BOOT и EN, благодаря чему плату можно программировать сразу после подключения к компьютеру.

Какие интерфейсы поддерживает ESP32

Классический ESP32 поддерживает широкий набор аппаратной периферии:

• GPIO;
• SPI;
• I2C;
• UART;
• I2S;
• SDIO;
• TWAI, совместимый с CAN;
• Ethernet MAC;
• PWM и MCPWM;
• ADC;
• DAC;
• сенсорные входы Touch;
• RMT.

Это позволяет подключать дисплеи, датчики, реле, RFID-считыватели, двигатели, сервоприводы, LoRa-модули, GSM/GPS, Ethernet и другую периферию.

При подключении внешних устройств важно учитывать, что логические уровни ESP32 рассчитаны на 3,3 В. Подробно согласование с 5-вольтовыми модулями разобрано в статье почему ESP32 работает на 3,3 В и как подключать модули на 5 В.

ESP32 или другая платформа

Классический ESP32 часто выбирают как более функциональную альтернативу Arduino и ESP8266.

Если основная задача – простая работа с датчиками и исполнительными устройствами без беспроводной связи, может быть достаточно Arduino. Если нужны Wi-Fi, Bluetooth, более высокая производительность и больше возможностей периферии, ESP32 обычно предоставляет более широкий набор функций.

Для прямого сравнения можно посмотреть:

• ESP32 и ESP8266
• ESP32 и Arduino
• Raspberry Pi, Arduino и ESP32 – в чём разница и что выбрать

ESP32 с дополнительными интерфейсами

На базе классического ESP32 выпускаются не только обычные DevKit-платы. Существуют готовые решения с Ethernet, RS-485, LoRa, дисплеями, камерами и другой периферией.

Полезные сравнения:

• ESP32 с Ethernet и обычный ESP32
• ESP32 с RS-485 и обычный ESP32
• ESP32 с LoRa и обычный ESP32
• ESP32 с дисплеем и обычный ESP32

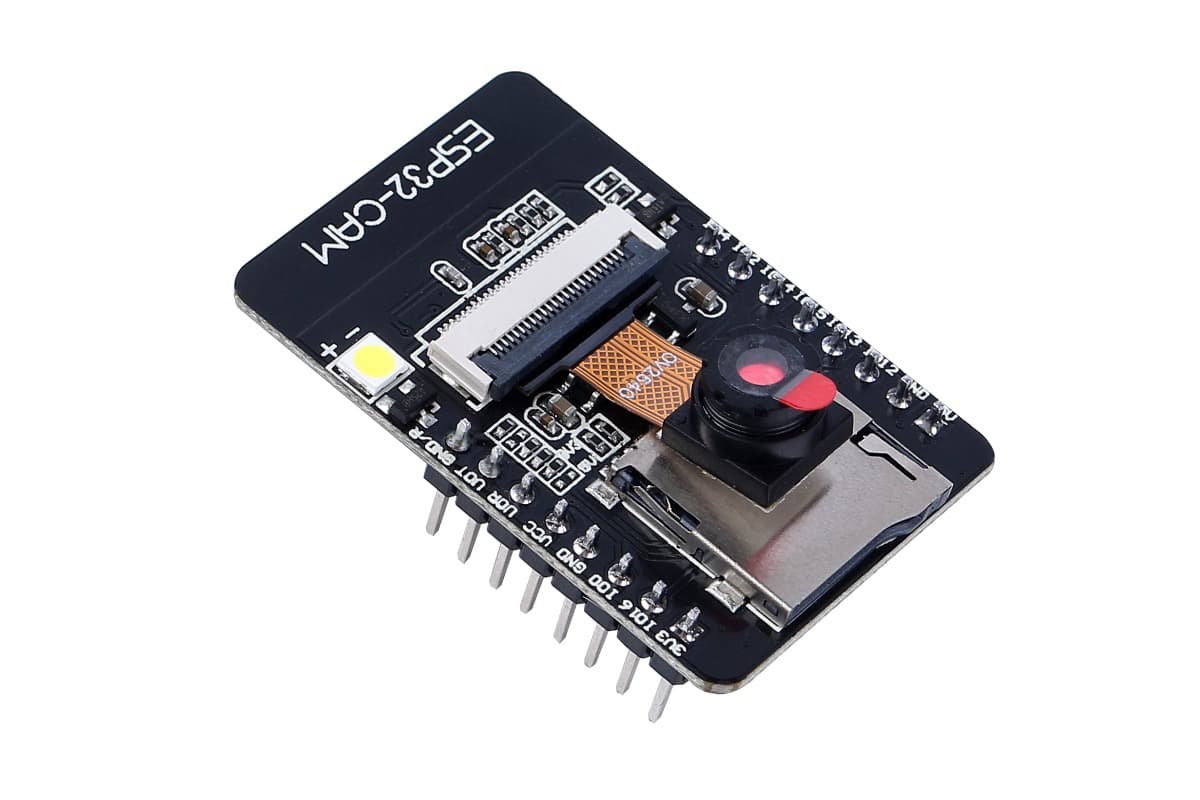

Для проектов с камерой можно отдельно посмотреть статью ESP32-CAM – что можно сделать с камерой, Wi-Fi и microSD.

ESP32 в системах автоматизации и IoT

Классические платы ESP32 подходят для умного дома, автоматизации, телеметрии, беспроводных датчиков, локальных контроллеров, систем мониторинга и удалённого управления.

Один из типичных вариантов применения – беспроводная автоматика с Wi-Fi, реле и локальным управлением. Такой подход подробнее разобран в материале беспроводная автоматика на ESP32 и ESP8266.

Для автономных устройств ESP32 может работать как клиент существующей Wi-Fi сети или создавать собственную точку доступа. Особенности такого режима рассмотрены в статье интеграция точки доступа Wi-Fi в проект на ESP32.

Примеры проектов на ESP32

Благодаря сочетанию беспроводной связи и большого количества интерфейсов ESP32 подходит как для небольших прототипов, так и для законченных устройств.

Примеры практического применения:

• домашняя метеостанция на ESP32;
• умная теплица на ESP32;
• управление мощным DC-двигателем через BTS7960.

Если модуль или датчик нормально работал с Arduino, но после подключения к ESP32 появились ошибки, стоит проверить напряжение питания, логические уровни и особенности GPIO. Этой ситуации посвящён отдельный материал почему модуль работает с Arduino, но не работает с ESP32.

Как выбрать классическую плату ESP32

Для обычного прототипирования чаще всего достаточно DevKit или NodeMCU на ESP32-WROOM. Такие платы удобны для подключения датчиков, реле, дисплеев и других модулей и поддерживаются большинством библиотек и примеров.

ESP32-WROVER имеет смысл выбирать в проектах, где требуется дополнительная PSRAM, например при работе с изображениями, крупными буферами или более ресурсоёмкими приложениями.

Перед покупкой стоит проверить количество доступных GPIO, объём памяти, тип USB, расположение контактов и наличие необходимой периферии – разные платы на одном ESP32 могут заметно отличаться по возможностям подключения.
