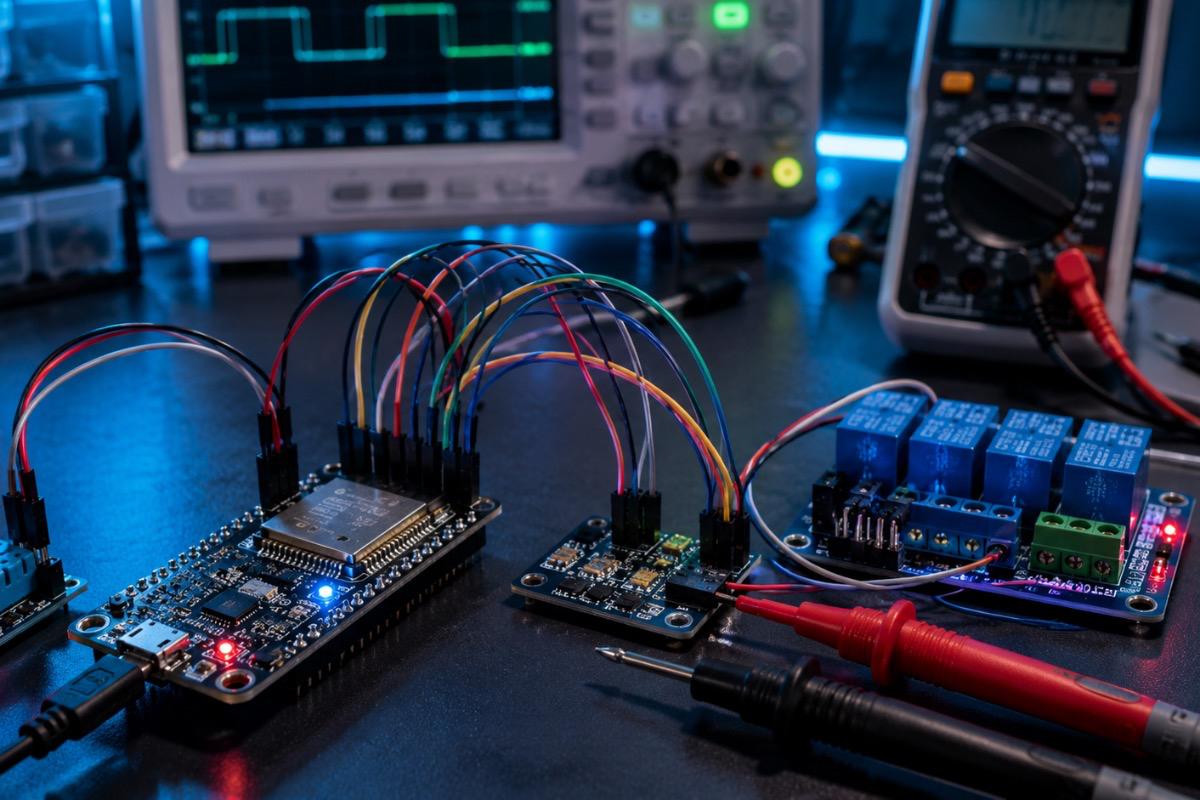

Почему ESP32 работает на 3.3 В: согласование уровней с 5-вольтовыми модулями

ESP32 часто используют вместе с модулями, которые изначально появились в мире Arduino. Проблема в том, что классическая Arduino Uno работает с логикой 5 В, а ESP32 - с логикой 3.3 В.

Это значит, что высокий уровень сигнала для ESP32 находится около 3.3 В. Его GPIO не рассчитаны на прямое подключение 5 В. Если подать 5 В на вход ESP32, плата может работать какое-то время, но это не делает подключение безопасным.

Ситуация особенно часто возникает при подключении:

• датчиков с питанием 5 В;
• релейных модулей;
• дисплеев;
• модулей RS-485;
• UART-устройств;
• I2C-модулей;
• SPI-дисплеев и памяти;
• старых Arduino-шилдов;
• самодельных плат с 5-вольтовой логикой.

Главное правило простое: питание модуля и логический уровень его сигнала - это не всегда одно и то же. Модуль может питаться от 5 В, но выдавать 3.3 В. А может питаться от 5 В и выдавать полноценные 5 В на выходе.

GPIO ESP32 рассчитаны на работу с напряжением около 3.3 В. Внутри микроконтроллера есть защитные структуры, но они не предназначены для постоянной работы с 5 В.

Если на вход подать 5 В, возможны разные последствия. Иногда плата сразу выходит из строя. Иногда повреждается только один пин. Иногда все выглядит нормально, но надежность падает, а сбои появляются позже.

Особенно опасны ситуации, когда 5 В приходят на GPIO до включения питания ESP32. Через защитные цепи может начаться паразитное питание микроконтроллера, и поведение платы станет непредсказуемым.

Когда говорят о согласовании уровней, важно разделять два направления сигнала.

Первый случай - 5-вольтовое устройство отправляет сигнал в ESP32. Это опасное направление, потому что на GPIO ESP32 может попасть 5 В. Здесь часто нужен делитель, согласователь уровней или другой безопасный способ.

Второй случай - ESP32 отправляет сигнал в 5-вольтовое устройство. Здесь ситуация обычно проще. Многие 5-вольтовые модули воспринимают 3.3 В как логическую единицу. Но не все.

Например, вход релейного модуля, драйвера или дисплея может сработать от 3.3 В, а может не сработать стабильно. Поэтому нужно смотреть документацию или проверять на практике.

Иногда модуль можно подключить к ESP32 напрямую, даже если на нем написано 5 В. Но это нужно проверять по схеме или документации.

Безопасные варианты встречаются в таких случаях:

• модуль питается от 3.3 В и корректно работает при таком питании;
• выход модуля open collector или open drain и подтянут к 3.3 В;
• модуль имеет встроенный стабилизатор и согласование уровней;
• выходной сигнал не превышает 3.3 В;
• вход 5-вольтового модуля уверенно принимает 3.3 В как HIGH.

Опасно ориентироваться только на надпись VCC. На многих модулях VCC означает питание платы, а не уровень сигнала. Особенно это касается готовых модулей с компараторами, реле, драйверами и интерфейсными микросхемами.

Если нет уверенности, лучше измерить выход мультиметром или осциллографом. Для цифрового сигнала мультиметр не всегда покажет всю картину, но он поможет понять, есть ли там постоянные 5 В.

Самый простой способ понизить 5 В до безопасного уровня - резистивный делитель. Он состоит из двух резисторов и уменьшает напряжение сигнала перед входом ESP32.

Например, если использовать 10 кОм сверху и 20 кОм снизу, из 5 В получится примерно 3.3 В. Такой вариант подходит для медленных цифровых сигналов, кнопок, простых датчиков и некоторых UART-линий на небольшой скорости.

Но делитель не всегда подходит для быстрых интерфейсов. На высокой скорости резисторы вместе с емкостью проводов и входа могут искажать фронты сигнала.

Простое правило: для медленного сигнала делитель часто нормален. Для быстрой шины или двустороннего интерфейса лучше использовать специализированный согласователь уровней.

Согласователь уровней нужен, когда простого делителя недостаточно. Он преобразует сигналы между 3.3 В и 5 В так, чтобы обе стороны работали безопасно.

Существуют разные варианты: готовые модули на MOSFET, микросхемы логических буферов, специальные level shifter микросхемы и интерфейсные драйверы.

Для I2C часто используют двунаправленные MOSFET-согласователи. Для UART обычно достаточно одностороннего согласования в нужную сторону. Для SPI лучше выбирать быстрые буферы или согласователи, которые нормально работают на нужной частоте.

I2C - особый случай, потому что линии SDA и SCL обычно работают через подтягивающие резисторы. Устройства на шине не выдают высокий уровень напрямую, а только тянут линию к земле. Высокий уровень появляется через pull-up резисторы.

Если подтяжки стоят к 5 В, на линиях I2C будет 5 В. Для ESP32 это опасно. Если подтяжки стоят к 3.3 В, уровень будет безопасным.

Проблема в том, что многие готовые I2C-модули уже имеют подтягивающие резисторы на плате. Если модуль питается от 5 В, подтяжка может оказаться к 5 В.

Перед подключением I2C-модуля к ESP32 стоит проверить:

• от какого напряжения питается модуль;
• есть ли на плате подтягивающие резисторы;
• к какому напряжению они подключены;
• поддерживает ли сам датчик питание 3.3 В;
• не конфликтуют ли несколько подтяжек на одной шине.

UART кажется простым: TX одного устройства подключается к RX другого, RX - к TX, земли соединяются. Но при разных логических уровнях важно смотреть направление сигнала.

Если TX 5-вольтового устройства идет на RX ESP32, этот сигнал нужно понизить до 3.3 В. Для этого часто используют делитель напряжения или согласователь уровней.

Если TX ESP32 идет на RX 5-вольтового устройства, иногда можно подключить напрямую. Многие UART-входы воспринимают 3.3 В как логическую единицу. Но если связь нестабильна, нужен повышающий согласователь.

Для UART также обязательно нужна общая земля между устройствами, если нет гальванической развязки. Без общего GND уровни сигнала могут быть непонятны приемнику.

SPI часто работает быстрее, чем I2C и UART. Поэтому простые резистивные делители на всех линиях могут оказаться плохим решением, особенно для дисплеев, памяти и быстрых датчиков.

В SPI есть несколько основных линий: SCK, MOSI, MISO и CS. Если ESP32 управляет 5-вольтовым модулем, линии SCK, MOSI и CS идут от ESP32 к модулю. Часто 3.3 В может быть достаточно, но это зависит от входов модуля.

Линия MISO идет от модуля к ESP32. Если модуль выдает 5 В на MISO, эту линию обязательно нужно согласовать.

Для низкой скорости и коротких проводов иногда все работает напрямую. Но для надежной схемы лучше использовать модуль, который поддерживает 3.3 В логику, или быстрый согласователь уровней.

Релейные модули часто вызывают путаницу. На плате может быть питание VCC 5 В, вход IN, оптопара, транзистор и реле. Но это не всегда значит, что вход IN безопасен или корректно работает от ESP32.

Некоторые релейные модули срабатывают от 3.3 В, некоторые - нет. Некоторые активируются низким уровнем, то есть реле включается, когда вход притянут к земле. Некоторые имеют перемычку JD-VCC для разделения питания логики и катушки.

Если реле щелкает нестабильно, греется, включается при старте ESP32 или срабатывает наоборот, проблема может быть не в коде, а в схеме входа модуля.

Для надежного управления нагрузкой иногда лучше использовать отдельный транзисторный ключ, MOSFET-модуль или реле с понятной схемой входа.

Многие путают питание платы и логический уровень. Например, ESP32 DevKit часто питается от USB 5 В, но сам микроконтроллер внутри работает от 3.3 В через стабилизатор. Это не значит, что GPIO стали 5-вольтовыми.

То же самое бывает с модулями. Плата может иметь вход VCC 5 В, встроенный стабилизатор на 3.3 В и микросхему, которая работает на 3.3 В. В таком случае сигналы могут быть безопасны. Но может быть и наоборот: питание 5 В, логика 5 В, выходы 5 В.

Перед подключением важно смотреть не только на надписи на пинах, но и на реальную схему модуля.

Короткая проверка:

1. Найти питание микросхемы на модуле.
2. Проверить, есть ли стабилизатор.
3. Проверить подтяжки на сигнальных линиях.
4. Измерить выходной уровень.
5. Убедиться, что вход ESP32 не получает больше 3.3 В.

Ошибки с логическими уровнями часто проявляются странно. Схема может работать на столе, но зависать после перезапуска. Модуль может отвечать через раз. Один GPIO может перестать работать. Иногда плата полностью выходит из строя.

Перед подключением любого 5-вольтового модуля к ESP32 лучше пройти короткий алгоритм.

Сначала нужно понять направление сигнала. Если сигнал идет в ESP32, его нужно проверить особенно внимательно. Затем нужно определить, какой уровень выдает модуль: 3.3 В или 5 В. После этого выбирается способ подключения: напрямую, через делитель, через согласователь или через отдельный драйвер.

Практический порядок:

1. Определить, какие линии являются входами ESP32.
2. Проверить, не приходит ли на них 5 В.
3. Проверить питание модуля.
4. Проверить подтяжки, если это I2C.
5. Для UART защитить RX ESP32.
6. Для SPI проверить MISO.
7. Для реле и нагрузки использовать драйвер.
8. Соединить GND, если схема не изолирована.
9. Проверить работу на малой скорости или простом тесте.
10. Только потом подключать нагрузку или длинные провода.

Такой подход занимает несколько минут, но часто спасает плату от повреждения.

ESP32 удобен для современных проектов, но требует аккуратного отношения к логическим уровням. Он работает на 3.3 В, а многие модули вокруг него до сих пор рассчитаны на 5 В или имеют 5-вольтовые подтяжки.

Самое важное - не подавать 5 В на GPIO ESP32. Для медленных сигналов часто хватает делителя напряжения. Для I2C нужен двунаправленный согласователь или правильные подтяжки к 3.3 В. Для SPI важно учитывать скорость. Для реле, моторов и светодиодных лент нужны не только уровни, но и силовые ключи.

Если заранее проверить направление сигнала, питание, подтяжки и уровни, ESP32 будет спокойно работать с большим количеством 5-вольтовых модулей без риска повреждения.
