Платы разработки ESP32-P4

ESP32-P4 – это уже не просто очередная плата для датчиков, реле и Wi-Fi-проектов. Серия рассчитана на задачи, где микроконтроллеру приходится одновременно работать с графикой, камерами, дисплеями, USB, Ethernet и большим объёмом данных.

Поэтому платы на ESP32-P4 чаще встречаются в HMI-панелях, терминалах, устройствах машинного зрения, мультимедийных системах и производительных встраиваемых контроллерах.

Другие поколения микроконтроллеров Espressif представлены в общей категории платы разработки ESP32.

Когда имеет смысл выбирать ESP32-P4

Для обычного беспроводного датчика или простого контроллера возможностей ESP32-P4 зачастую будет избыточно. Его преимущество раскрывается там, где требуется высокая вычислительная производительность и одновременно несколько скоростных интерфейсов.

Типичные задачи:

• сенсорные HMI-панели;
• графические интерфейсы;
• камеры и машинное зрение;
• обработка изображений;
• терминалы управления;
• мультимедийные устройства;
• видеосистемы;
• промышленные панели;
• локальные контроллеры с Ethernet;
• сложные встраиваемые системы.

В основе ESP32-P4 используется двухъядерный 32-битный процессор RISC-V, рассчитанный на существенно более тяжёлую нагрузку, чем типичные IoT-контроллеры семейства ESP32.

Камера и дисплей без медленных обходных решений

Одна из сильных сторон ESP32-P4 – наличие интерфейсов, предназначенных именно для работы с изображением.

В зависимости от конкретной платы могут использоваться:

• MIPI-CSI для подключения камер;
• MIPI-DSI для дисплеев;
• параллельные интерфейсы экранов;
• сенсорные панели;
• внешняя память;
• карты памяти;
• аудиокодеки;
• дополнительные интерфейсные контроллеры.

Это позволяет строить устройства, где изображение является основной частью системы, а не дополнительной функцией.

Например, ESP32-P4 хорошо подходит для панели управления с сенсорным дисплеем, камеры с локальной обработкой изображения или терминала, который одновременно работает с экраном, сетью и внешней периферией.

ESP32-P4 и ESP32-S3 – разные задачи

ESP32-S3 остаётся более универсальным вариантом для большинства проектов, где нужны Wi-Fi, Bluetooth, USB, дисплей или камера.

ESP32-P4 стоит рассматривать, когда на первом месте находится именно вычислительная производительность, графика и высокоскоростная периферия.

Основные различия можно посмотреть в сравнении ESP32-S3 и ESP32-P4.

Для конкретных плат также доступно сравнение ESP32-P4 Nano и ESP32-S3.

Если встроенные Wi-Fi и Bluetooth важнее максимальной производительности, стоит посмотреть платы разработки ESP32-S3.

Wi-Fi и Bluetooth в ESP32-P4

Сам ESP32-P4 не содержит встроенного Wi-Fi или Bluetooth.

Поэтому производители плат обычно добавляют отдельный беспроводной микроконтроллер, например ESP32-C6, который работает вместе с P4 и обеспечивает радиосвязь.

Такой подход позволяет разделить задачи: ESP32-P4 занимается графикой, обработкой данных и периферией, а отдельный контроллер обслуживает Wi-Fi и Bluetooth.

Ethernet, USB и высокоскоростная периферия

ESP32-P4 рассчитан на работу не только с обычными GPIO, SPI, I2C и UART.

На платах могут быть доступны:

• USB 2.0 High-Speed;
• Ethernet;
• MIPI-CSI;
• MIPI-DSI;
• SD-карты;
• аудиоинтерфейсы;
• GPIO;
• SPI;
• I2C;
• UART;
• I2S;
• различные интерфейсы дисплеев и камер.

Благодаря этому одна плата может одновременно работать как вычислительный модуль, сетевой контроллер, интерфейс пользователя и центр подключения внешнего оборудования.

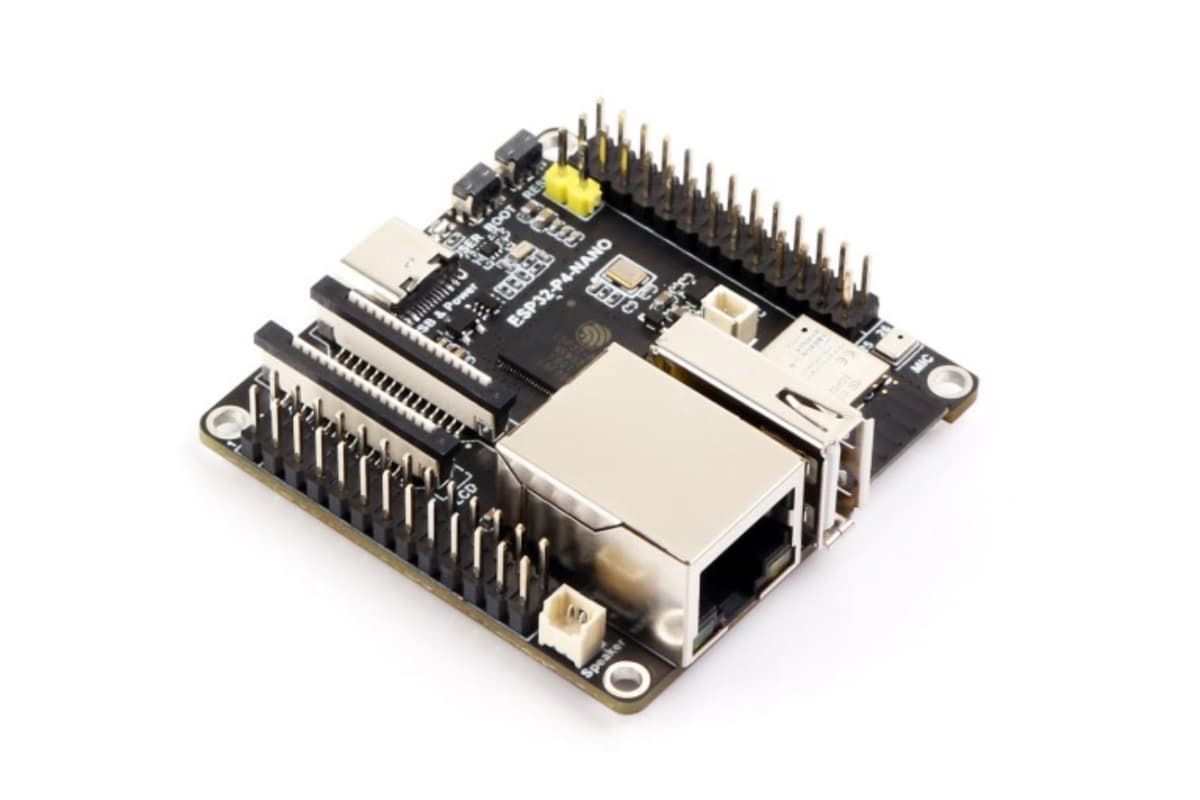

ESP32-P4 Nano от Waveshare

Один из характерных примеров такой платформы – ESP32-P4 Nano от Waveshare. Плата объединяет ESP32-P4, интерфейсы для дисплеев и камер, Ethernet и отдельный беспроводной контроллер.

Подробно её устройство и возможности разобраны в статье ESP32-P4 Nano от Waveshare – RISC-V, MIPI, Ethernet и Wi-Fi 6.

Эта плата хорошо показывает общую идею ESP32-P4: основной микроконтроллер выполняет ресурсоёмкие задачи, а дополнительные компоненты расширяют сетевые и интерфейсные возможности системы.

Разные платы на одном ESP32-P4 могут сильно отличаться

Для P4 это особенно важно. Две платы на одном микроконтроллере могут быть рассчитаны на совершенно разные проекты.

Одна модель может быть компактным вычислительным модулем, другая – платой для сенсорного дисплея и камеры, третья – основой сетевого терминала с Ethernet.

При выборе стоит смотреть на:

• количество и тип разъёмов MIPI;
• поддержку камер;
• интерфейс дисплея;
• объём доступной памяти;
• Ethernet;
• USB;
• слот карты памяти;
• аудио;
• наличие беспроводного сопроцессора;
• разъёмы расширения;
• питание;
• размеры платы.

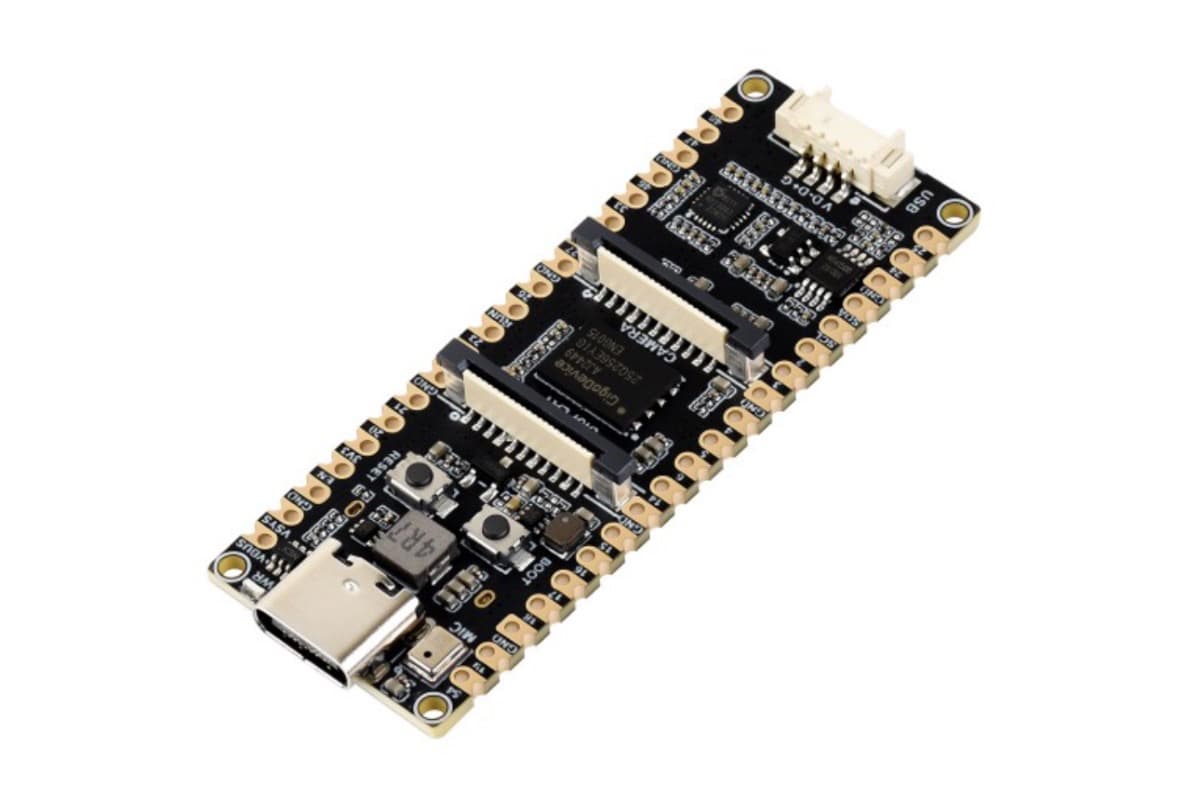

Для сравнения двух конкретных вариантов можно посмотреть ESP32-P4 Pico и ESP32-P4 Nano.

ESP32-P4 в HMI и промышленной автоматизации

ESP32-P4 особенно интересен для устройств, где контроллер должен не только управлять оборудованием, но и предоставлять полноценный пользовательский интерфейс.

Это могут быть сенсорные панели станков, локальные терминалы, приборные панели, системы мониторинга, панели умного здания или автономные контроллеры с графическим интерфейсом.

В таких проектах микроконтроллер одновременно обрабатывает данные от оборудования, выводит графику, принимает команды пользователя и взаимодействует с сетью.

За счёт этого ESP32-P4 может стать основой законченного устройства без применения полноценного одноплатного компьютера в тех задачах, где Linux не требуется.

Что учитывать перед покупкой

ESP32-P4 стоит выбирать не только по названию микроконтроллера. Для этой серии особенно важна комплектация самой платы.

Перед покупкой нужно определить, какие интерфейсы действительно потребуются: камера, дисплей, Ethernet, USB, беспроводная связь, внешняя память или аудио.

Если задача ограничивается датчиками, Wi-Fi и обычной автоматизацией, более простая плата ESP32-S3 или ESP32-C6 может оказаться рациональнее. Если же проект связан с графикой, камерами, HMI или интенсивной обработкой данных, ESP32-P4 предоставляет значительно больше возможностей.
