Интеграция точки доступа Wi-Fi в проект на ESP32

Проекты на ESP32 часто масштабируются быстрее, чем инфраструктура Wi-Fi. Вначале это один датчик температуры в котельной или один узел в серверной. Затем добавляются устройства по комнатам, зонам склада или теплице. Через некоторое время появляется нестабильный сигнал, переподключения, рост задержек и потеря пакетов.

Возникает вопрос: строить собственную Mesh-сеть на базе ESP32 или использовать готовую Wi-Fi Mesh-систему? Оба подхода рабочие. Но применяются в разных условиях.

В доме площадью 200-300 м² с бетонными перекрытиями сигнал от одного роутера не обеспечивает стабильный уровень RSSI во всех комнатах. На складе 1000 м² ситуация сложнее: металлические конструкции отражают и глушат сигнал 2.4 ГГц.

ESP32 работает только в диапазоне 2.4 ГГц. При уровне ниже -75 dBm начинаются повторные передачи, увеличивается задержка, растёт энергопотребление.

Mesh решает проблему покрытия, но есть два способа его реализовать: - Построить Mesh на самих ESP32 (painlessMesh, ESP-MESH-Lite). - Использовать готовую Wi-Fi Mesh-систему как инфраструктуру.

Разберём различия.

Библиотека painlessMesh позволяет создать распределённую сеть без роутера. Каждый узел ретранслирует сообщения соседей. При отключении одного устройства маршруты перестраиваются автоматически.

Плюсы:

• автономность;
• не нужен внешний роутер;
• подходит для удалённых объектов без интернета;
• гибкость логики маршрутизации.

Минусы:

• рост задержек при увеличении хопов;
• падение пропускной способности;
• сложнее отладка;
• не подходит для интенсивного трафика.

Практически комфортно использовать до 3-4 переходов. Для датчиков температуры, влажности, состояния дверей этого достаточно.

DIY-подход оправдан, если объект автономный, нет существующей сетевой инфраструктуры и вам нужно минимизировать стоимость.

Альтернативный путь – это использование профессиональной или полупрофессиональной Wi-Fi Mesh-инфраструктуры.

Такие системы строятся на базе нескольких узлов с единым SSID. Клиентское устройство подключается к ближайшему узлу, а переключение происходит автоматически. С точки зрения ESP32 такая инфраструктура выглядит как обычная точка доступа.

Плюсы:

• стабильная радиосреда;
• централизованное управление;
• VLAN и сегментация IoT;
• высокая пропускная способность;
• меньше проблем с задержками.

Минусы:

• выше стоимость;
• требуется тщательная настройка.

Для склада или дома с постоянным интернетом этот вариант чаще оказывается более рациональным.

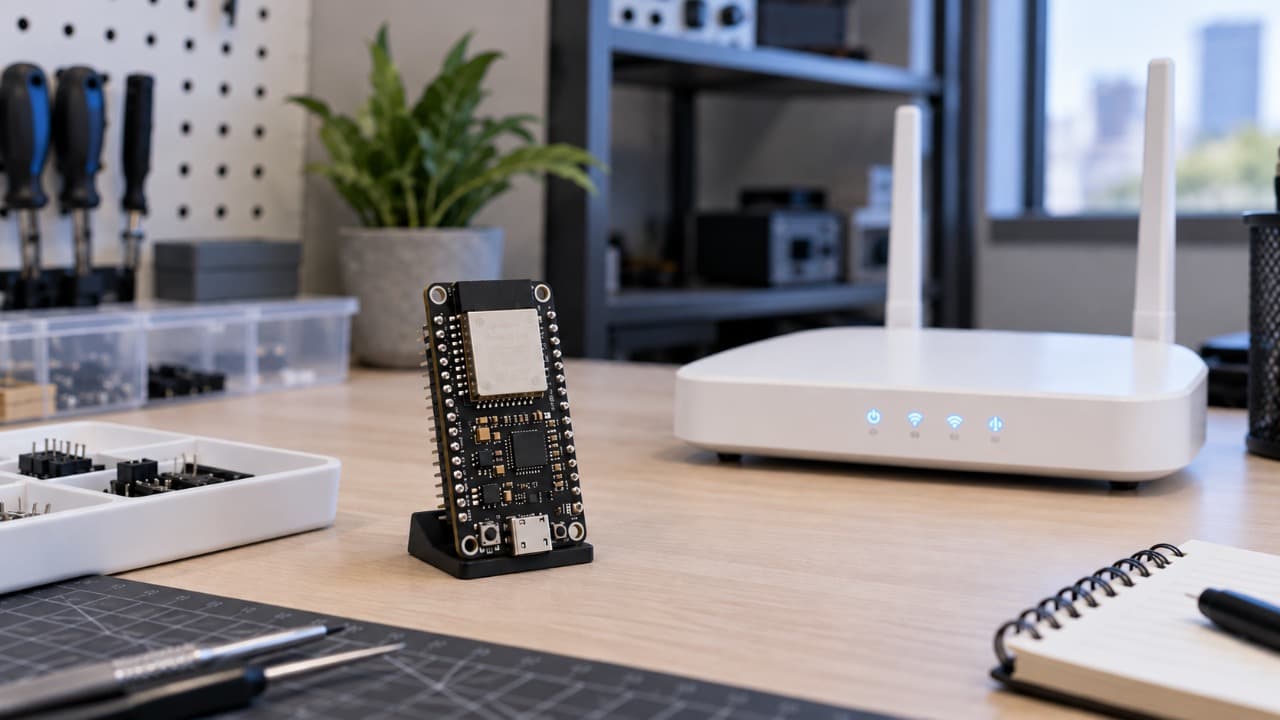

ESP32 подключается в режиме STA:

Дополнительная логика Mesh на микроконтроллере не требуется.

Важно:

• активный диапазон 2.4 ГГц;
• ширина канала 20 МГц;
• фиксированный канал 1, 6 или 11;
• уровень сигнала лучше -70 dBm.

В такой конфигурации сеть обеспечивает устойчивое покрытие, а ESP32 выполняет только прикладную логику.

Частный дом 250 м²

Если уже используется Wi-Fi Mesh-система, логично подключать ESP32 к ней как к обычной инфраструктуре. Это упростит архитектуру и снизит задержки.

Если интернет не требуется и объект автономный, можно реализовать DIY-Mesh между узлами.

Склад 1000–1500 м²

При наличии коммутатора и серверной стойки лучше установить 2-3 управляемые точки доступа и построить инфраструктурный Wi-Fi. ESP32 подключаются как клиенты.

DIY-Mesh имеет смысл только в зонах, где невозможно провести кабель.

Интересный вариант –гибрид:

- Wi-Fi Mesh-инфраструктура для основного покрытия; - локальные группы ESP32 в DIY-Mesh в удалённых секциях; -один root-узел, подключённый к инфраструктуре.

Такой подход позволяет объединить автономность и стабильность.

Для реализации прикладной части используются платы ESP32 и датчики температуры, влажности, газа или движения. Они формируют уровень данных – измеряют параметры, обрабатывают события и передают информацию в сеть.

Инфраструктурный уровень обеспечивает транспорт этих данных. В зависимости от выбранной архитектуры это может быть распределённая сеть на самих ESP32 или готовая Wi-Fi Mesh-система из нескольких точек доступа. Именно инфраструктура определяет стабильность соединения, задержки и масштабируемость всей системы.

По сути, проект всегда состоит из двух слоёв. Первый – логический, где работают микроконтроллеры и датчики. Второй – сетевой, который отвечает за доставку данных. Эти уровни взаимосвязаны, и их нельзя проектировать отдельно друг от друга.

DIY-Mesh на ESP32 и готовые Wi-Fi Mesh-системы решают одну задачу разными способами. Если объект автономный, отсутствует интернет и важно минимизировать стоимость, разумно строить распределённую сеть на самих ESP32. Такой подход гибок и позволяет полностью контролировать архитектуру.

Если же приоритетом являются стабильность радиосреды, масштабирование и интеграция с сервером, HMI или промышленным оборудованием, рациональнее использовать инфраструктурную Wi-Fi Mesh-систему, а ESP32 подключать к ней как клиентские устройства.

Оптимальное решение нередко лежит в комбинации подходов. Правильно спроектированная архитектура позволяет получить устойчивую IoT-систему для дома или склада без избыточной сложности.
