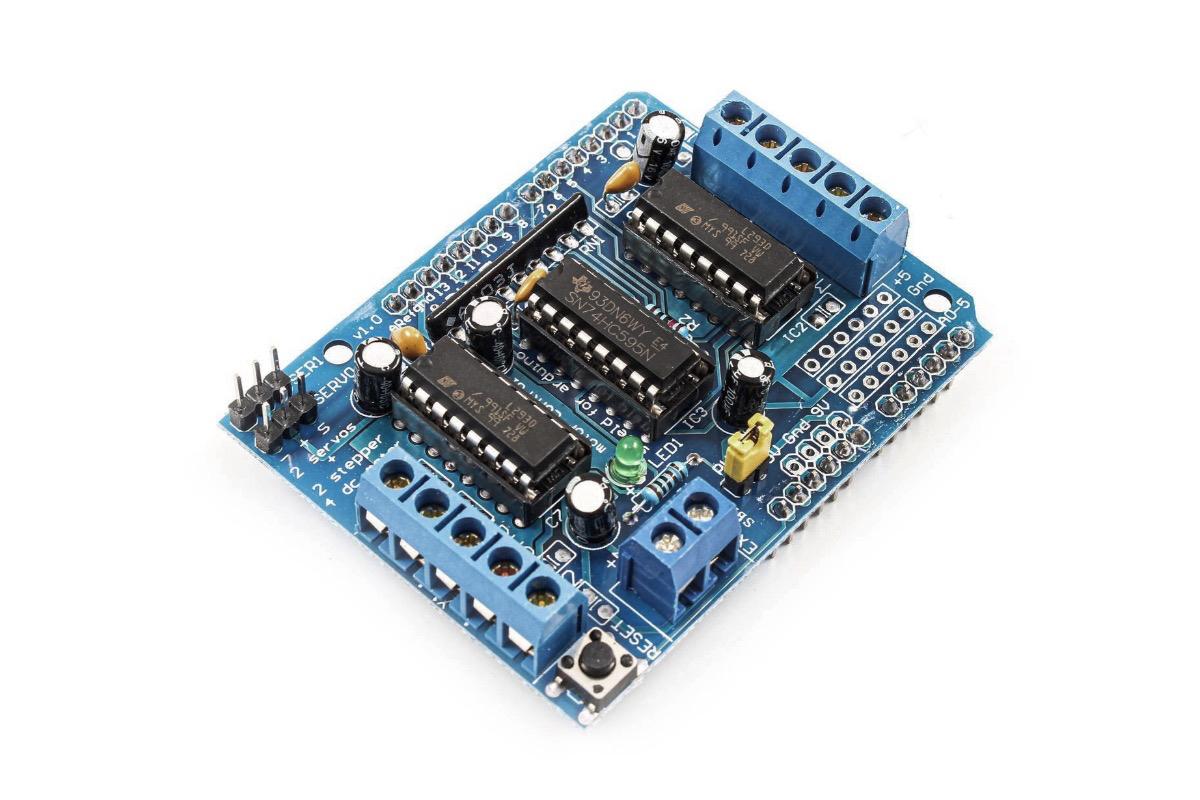

Шилды Arduino Shield Layout

Шилды Arduino Shield Layout представляют собой платы расширения, выполненные в стандартизированном форм-факторе, который физически совпадает с платами Arduino UNO, MEGA, DUE и LEONARDO. Такие шилды устанавливаются непосредственно поверх контроллера через пиновый разъем и подключаются без дополнительных проводов или пайки, что упрощает сборку и делает конструкцию аккуратной и повторяемой. Основная особенность шилдов заключается в том, что аппаратная логика уже реализована на самой плате. Пользователю не требуется проектировать обвязку, подбирать согласующие элементы или прокладывать соединения вручную. Достаточно установить шилд на контроллер и перейти к настройке программной части. Это особенно удобно при прототипировании, обучении и сборке экспериментальных устройств, где важна скорость и наглядность. В формате Arduino Shield Layout выпускаются платы для самых разных задач. Существуют шилды для управления моторами и сервоприводами, модули связи, интерфейсные платы, платы с реле, дисплеями и элементами управления. Такой подход позволяет добавлять функциональность к базовому контроллеру пошагово, комбинируя несколько шилдов или заменяя их в зависимости от задачи проекта. Совместимость с форм-факторами UNO, MEGA, DUE и LEONARDO означает строгую привязку к расположению выводов и размерам платы. Шилды этого типа не предназначены для других контроллеров или альтернативных компоновок, что важно учитывать при выборе. Зато при соблюдении стандарта обеспечивается корректное подключение линий питания, ввода-вывода и интерфейсов без дополнительной проверки схемы. Шилды Arduino широко применяются в учебных наборах, демонстрационных стендах и прототипах устройств. Они позволяют сосредоточиться на логике работы и программировании, не отвлекаясь на аппаратные детали. Такой формат удобен для быстрого тестирования идей, сборки макетов и освоения принципов работы периферийных модулей. Arduino Shield Layout подходят для проектов, где важна простота подключения.
