CLEX Flow

1. Выберите плату

Создайте проект и выберите профиль платы из библиотеки. Параметры микроконтроллера, контакты и доступные интерфейсы будут связаны с проектом.

2. Соберите монтаж

Добавьте компоненты и соедините их с контактами платы. Проверки помогут заметить конфликты GPIO, ошибки питания и несовместимые подключения.

3. Соедините блоки

Задайте поведение устройства: события, таймеры, действия и передачу данных. При необходимости создайте интерфейс дисплея и свяжите его с логикой.

4. Загрузите прошивку

Подготовьте окружение, соберите проект, выберите подключённое устройство и запишите прошивку. Результат сборки и сообщения устройства доступны в журнале.

Монтаж с реальными контактами

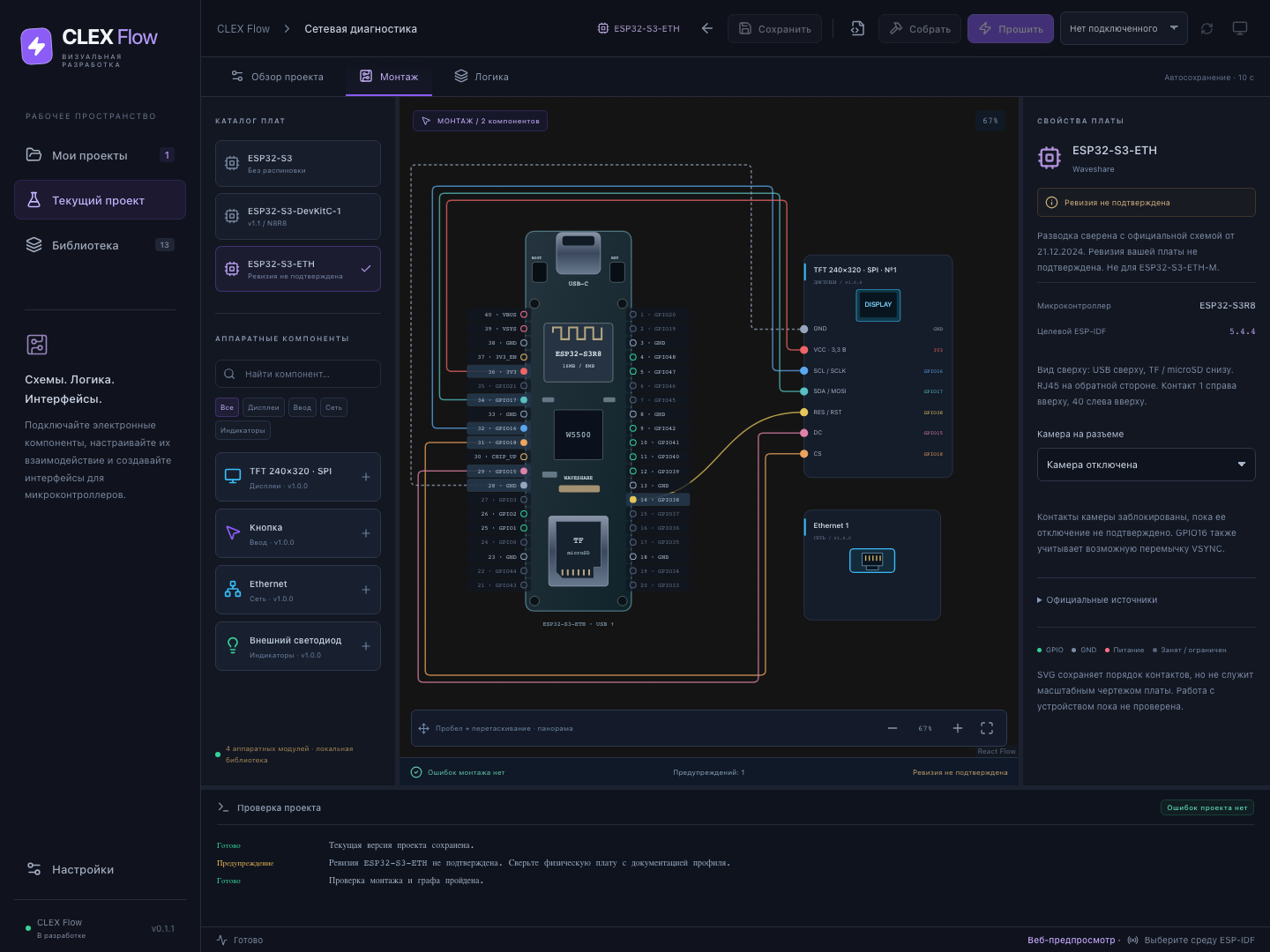

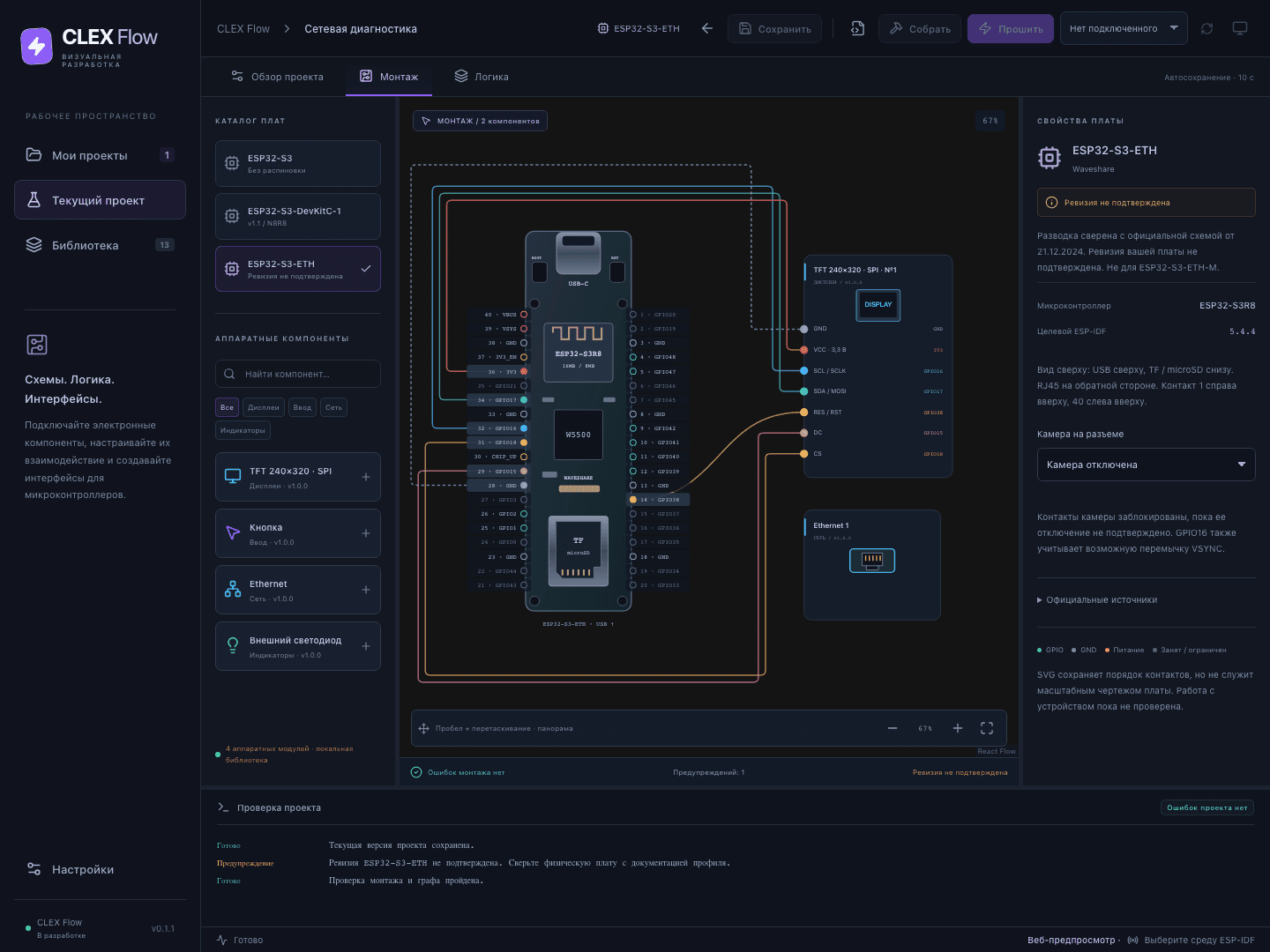

Плата и компоненты на одном холсте: соединения GPIO, питание, выбор стороны контактов и ручная прокладка проводов. Монтаж сохраняется вместе с логикой проекта.

Логика из визуальных блоков

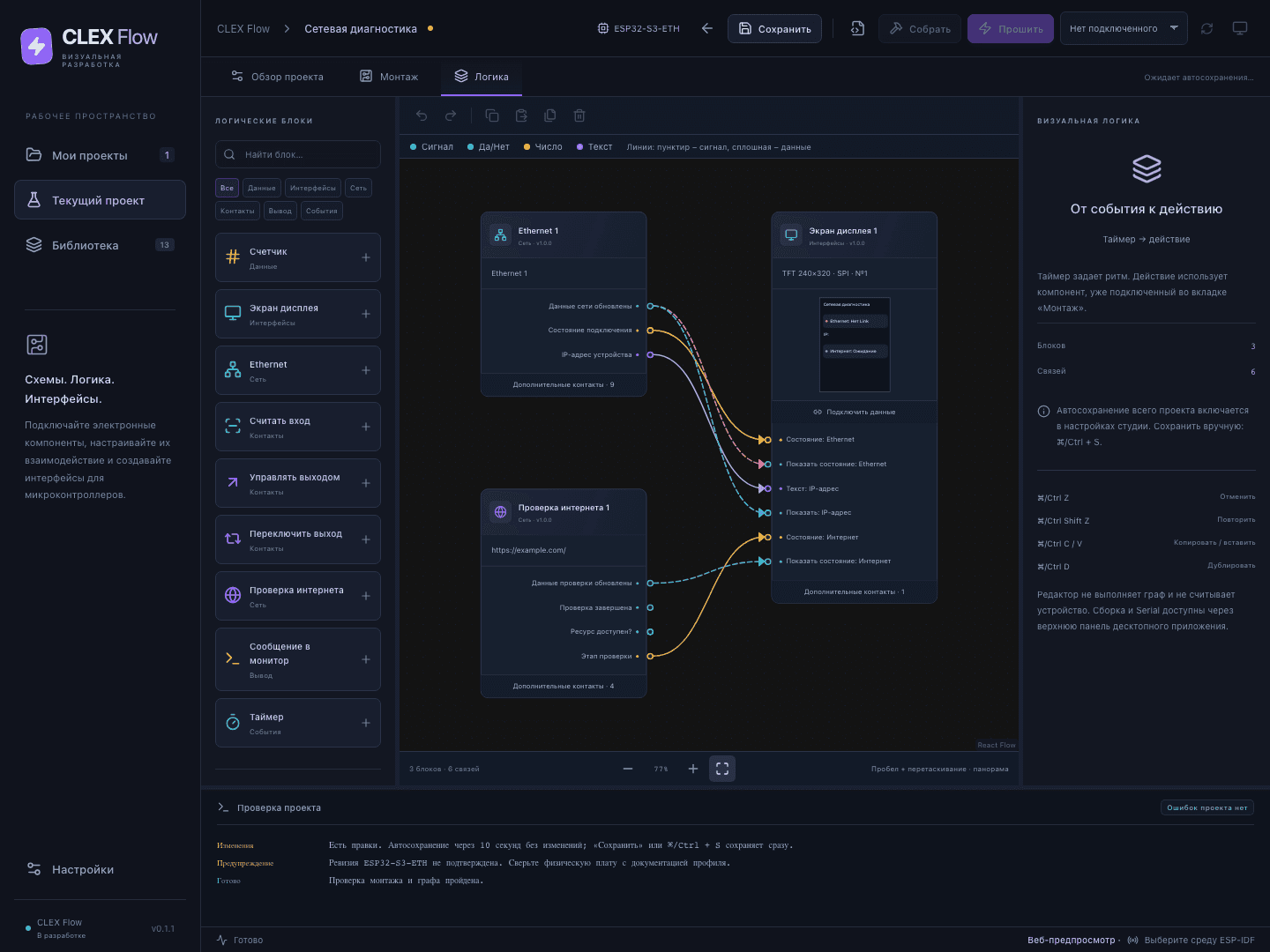

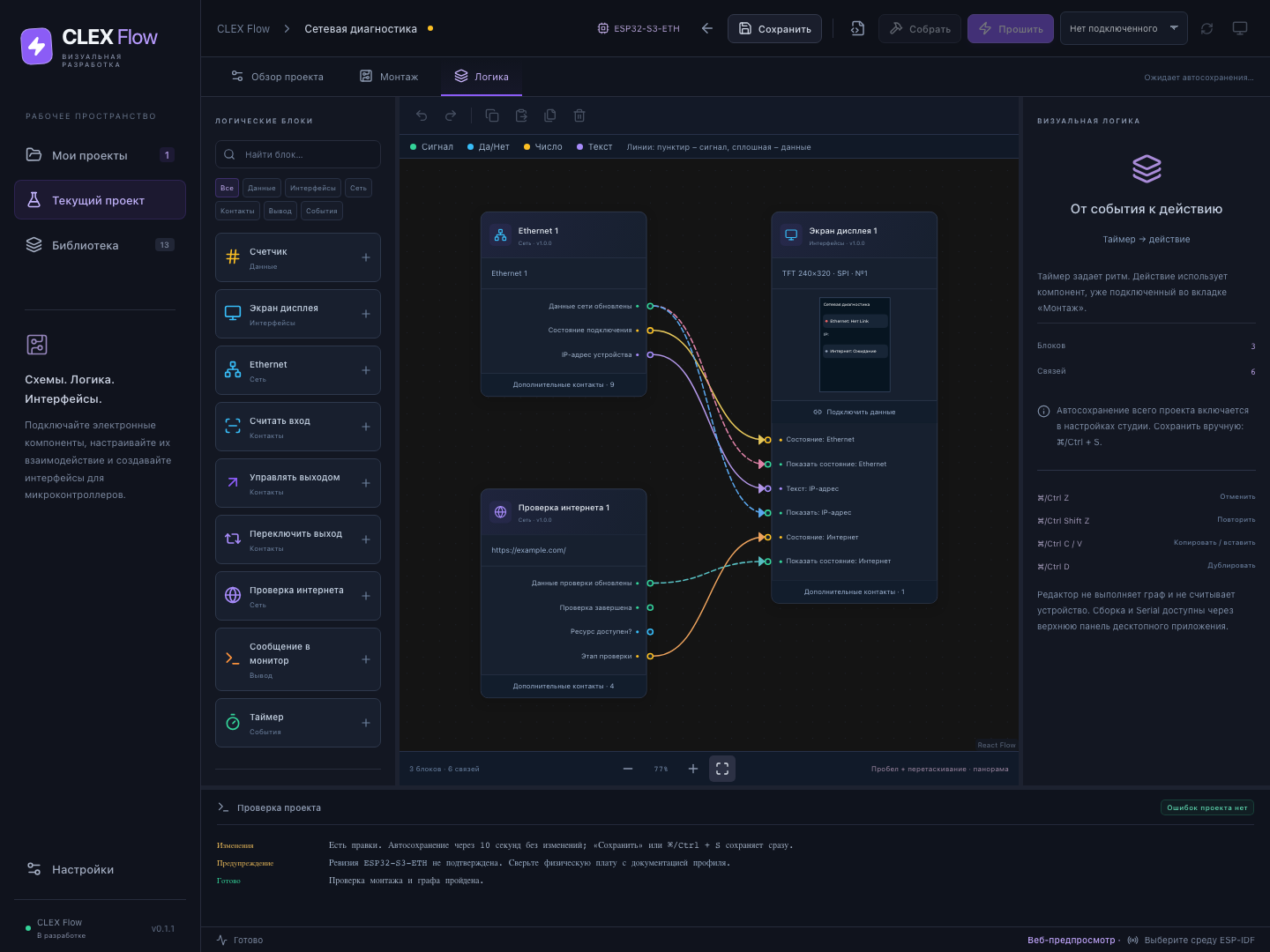

Таймеры, счётчики, секундомер, чтение и управление GPIO, сообщения в Serial и сетевые события. Типизированные связи и подсветка совместимых контактов помогают собирать граф.

Редактор интерфейса дисплея

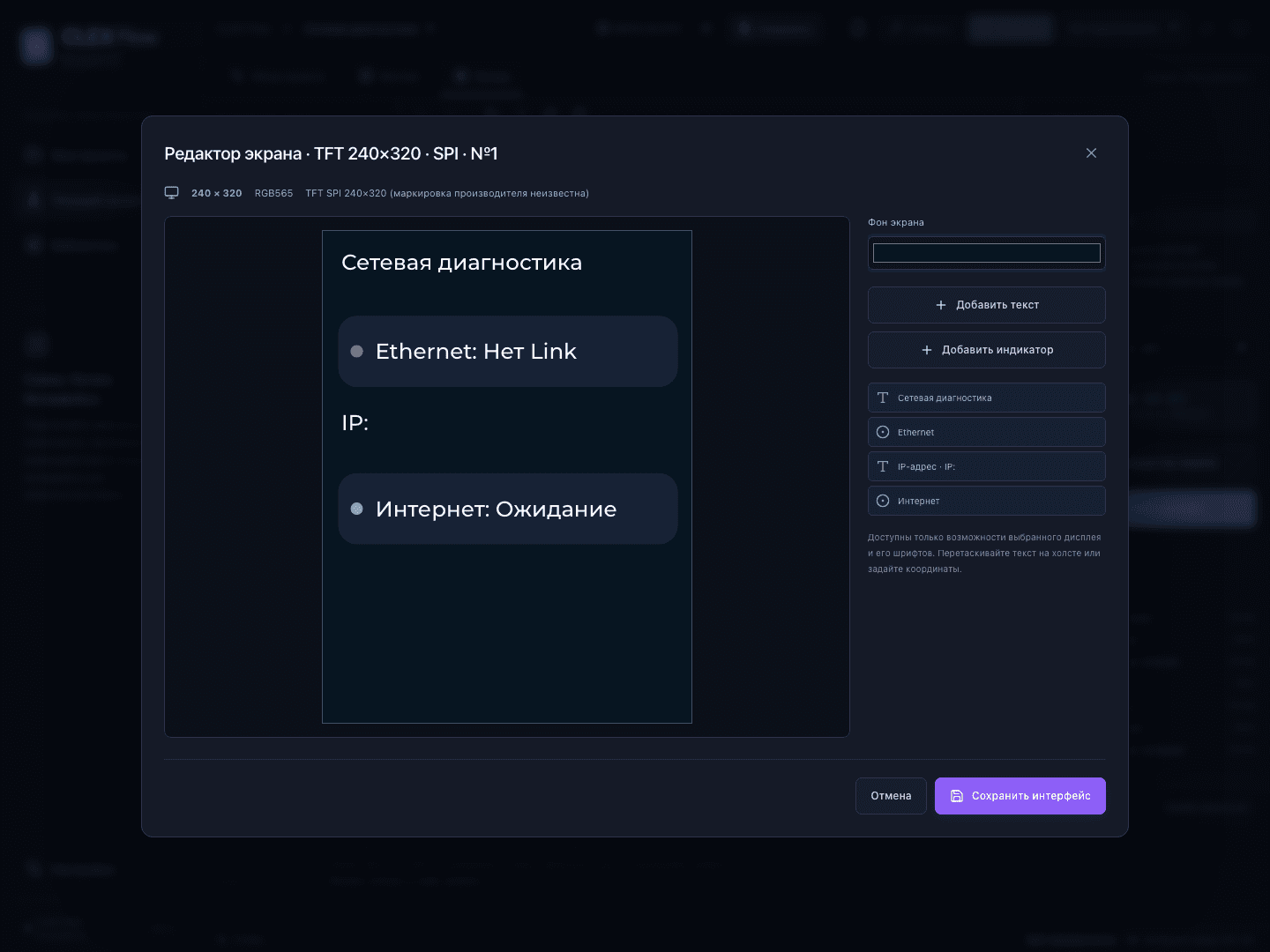

Текст с кириллицей, фон, цвета, PNG-логотипы, заставка при запуске и индикаторы состояния. Свяжите элементы экрана с выходами логических блоков, чтобы показывать данные устройства.

Компиляция и загрузка

Генератор подготавливает исходники C/CMake для ESP-IDF. Посмотрите код, соберите проект и загрузите актуальную прошивку на выбранную плату.

• SDK Manager: поиск существующей ESP-IDF, выбор окружения и установка инструментов.
• Журнал компиляции с сообщениями и ошибками сборки.
• Автоматическое обнаружение USB-портов и ручной выбор устройства.
• Подтверждение перед записью прошивки.
• Serial-монитор для сообщений и диагностики.

Проекты и инструменты остаются на вашем компьютере.

Сеть и диагностика

Ethernet через W5500 SPI и IP101/RMII: состояние линии, IP, маска, шлюз и DNS, DHCP или статический адрес. Проверка HTTP/HTTPS-ресурсов выполняется с заданным интервалом и таймаутом.

Дисплеи, звук и камера

Дисплеи ST7789 SPI и JD9365 MIPI-DSI, сенсор GT9271, звуковой сигнал через ES8311/I2S и захват кадров OV5647/CSI. Доступность компонентов зависит от выбранной платы и её интерфейсов.

Локальные проекты

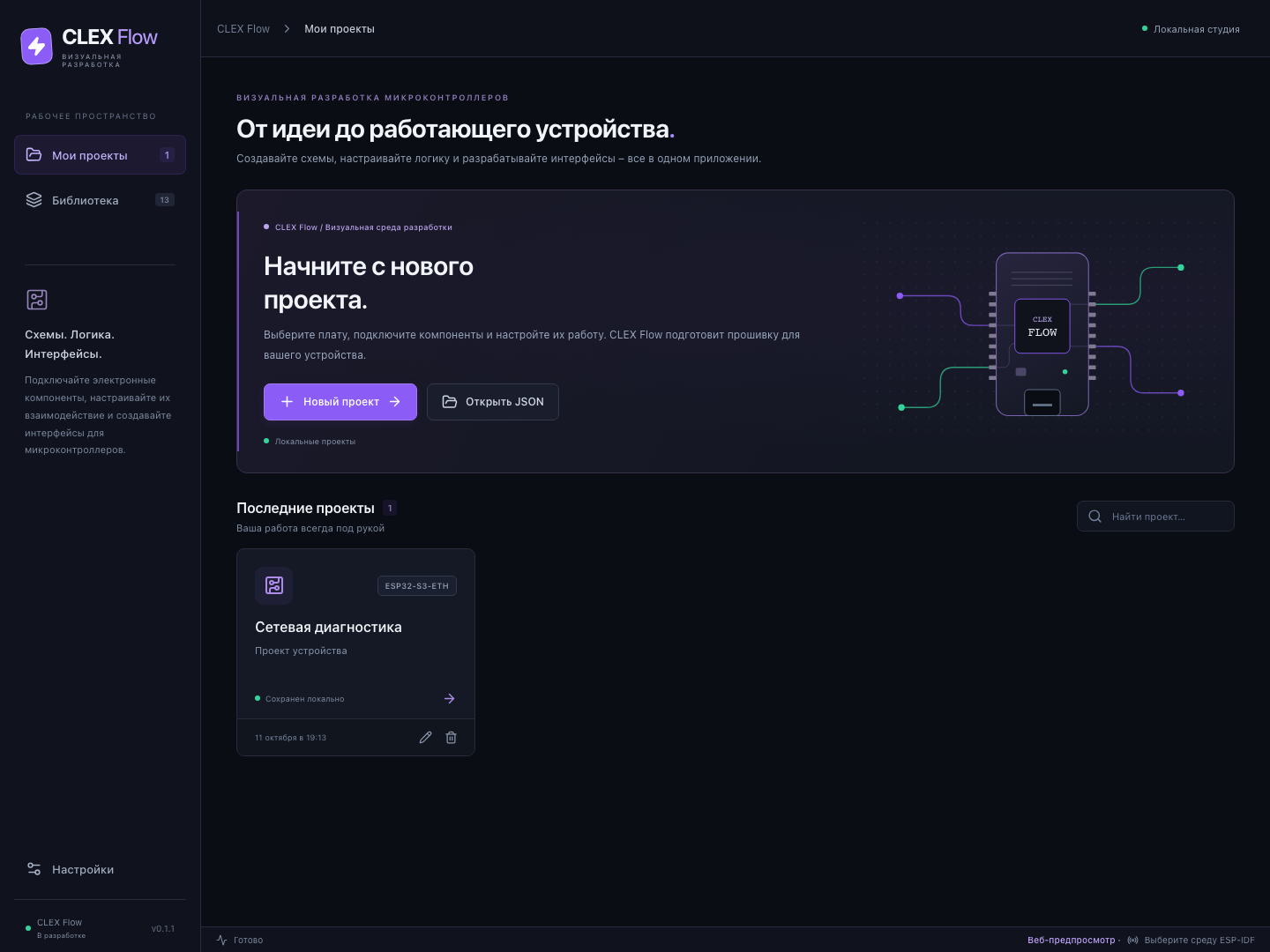

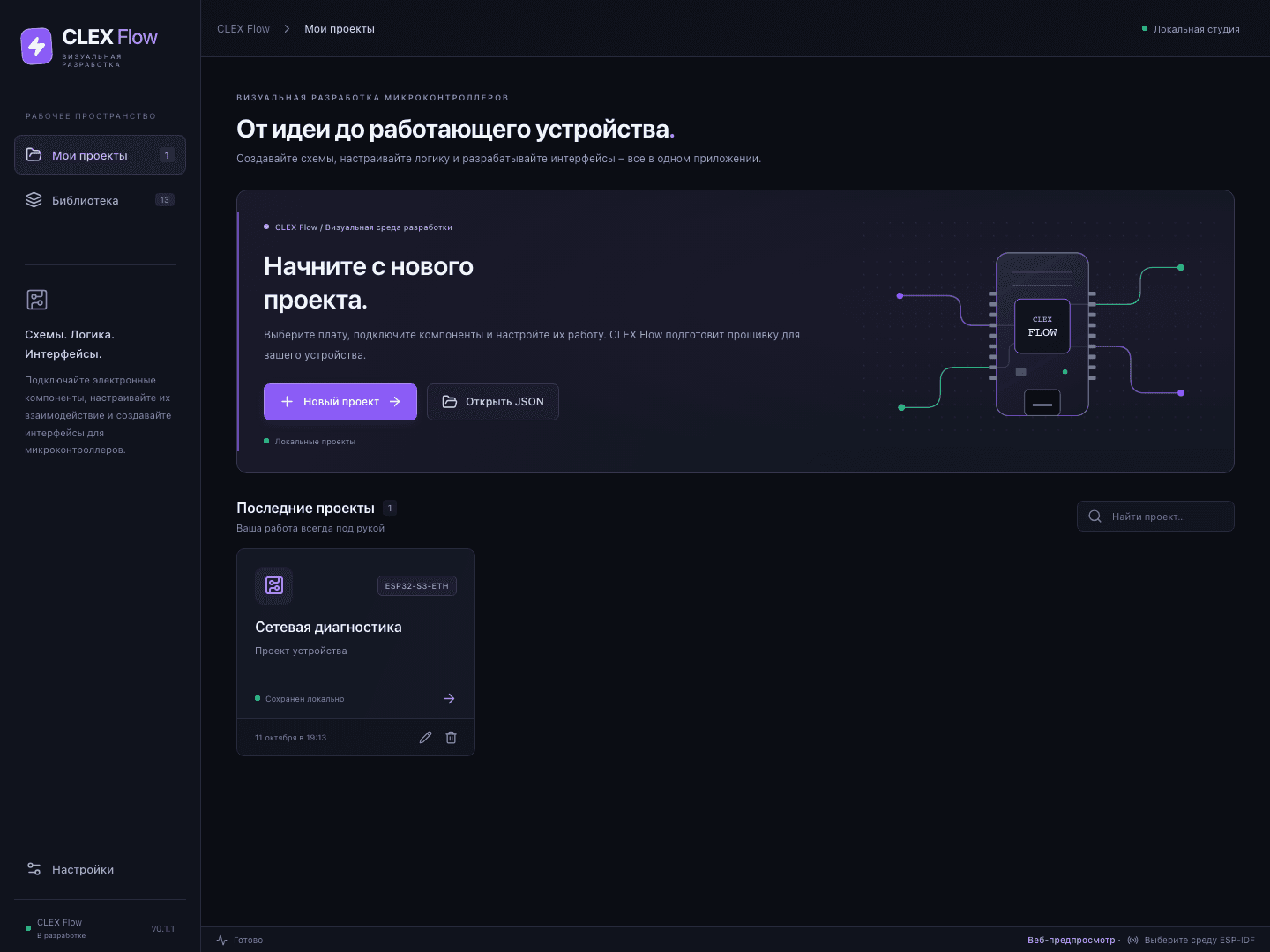

Проекты хранятся на вашем компьютере в JSON-файлах. Есть импорт, экспорт, поиск, автосохранение, ручное сохранение и защита несохранённых изменений. Регистрация и облачный аккаунт не нужны.

Открытый исходный код

CLEX Flow распространяется бесплатно под лицензией MIT. Исходники и документация доступны на GitHub. Можно изучать устройство программы, сообщать об ошибках и предлагать улучшения.

Профили текущей версии

• Waveshare ESP32-S3-ETH.
• Espressif ESP32-S3-DevKitC-1 v1.1 N8R8.
• Waveshare ESP32-P4-NANO, включая плату из комплекта KIT-C.

Для ESP32-S3 и ESP32-P4 доступны генерация, компиляция и загрузка прошивок через ESP-IDF. Профили учитывают контакты, ресурсы и особенности платы.

Дисплеи и периферия

• GPIO, светодиоды и кнопки.
• TFT SPI 240×320 на ST7789.
• Waveshare 10.1-DSI-TOUCH-A на JD9365 с GT9271.
• Ethernet W5500 SPI и встроенный IP101/RMII.
• Аудио ES8311/I2S и камера OV5647/CSI для P4.

Доступные подключения и компоненты определяются выбранным профилем. Сверяйте модель, ревизию и распиновку со своей платой.

macOS · Apple Silicon

Для Mac с процессорами Apple Silicon (ARM64). Установщик в формате .dmg.

1. Выберите ARM64-файл .dmg в разделе Assets нужного выпуска.
2. Откройте образ и перенесите CLEX Flow в папку «Программы».
3. Запустите приложение и создайте первый проект.

Если macOS блокирует первый запуск, для установщика из официального репозитория разрешите открытие в «Системные настройки → Конфиденциальность и безопасность».

Windows · x64

Для Windows x64. Установщик в формате .exe.

1. Выберите x64-файл .exe в разделе Assets нужного выпуска.
2. Запустите установщик и следуйте его подсказкам.
3. Откройте CLEX Flow из меню «Пуск».

Интерфейс использует Microsoft Edge WebView2 Runtime; установщик проверяет его наличие. При предупреждении SmartScreen проверьте, что файл скачан из официального репозитория проекта.
