Платы разработки ESP32-S3

ESP32-S3 – одна из самых универсальных серий Espressif: на одном микроконтроллере делают как обычные DevKit-платы, так и компактные модули, устройства с AMOLED и TFT-дисплеями, камерами, микрофонами, Ethernet, PoE, LoRa и другой готовой периферией.

В отличие от классического ESP32, серия S3 ориентирована не только на беспроводные IoT-устройства. Два ядра Xtensa LX7, внешняя PSRAM, USB и векторные инструкции позволяют использовать её в графических интерфейсах, обработке изображений и звука, локальных алгоритмах машинного обучения и более сложных встраиваемых устройствах.

Другие поколения представлены в общей категории плат разработки ESP32.

Что даёт ESP32-S3

При этом ESP32-S3 поддерживает только Bluetooth Low Energy – Bluetooth Classic в этой серии отсутствует. Это важно учитывать при переносе проектов с классического ESP32.

N8, N16R8 и другие обозначения памяти

У ESP32-S3 особенно важно смотреть не только на название микроконтроллера, но и на конфигурацию памяти.

В названиях плат часто встречаются обозначения вроде N8, N8R8, N16R8 или N16R16. Они помогают понять, сколько Flash и PSRAM установлено на конкретном модуле.

Например, N16R8 обычно означает конфигурацию с 16 МБ Flash и 8 МБ PSRAM, однако перед покупкой всё равно стоит проверять спецификацию конкретной платы и установленного модуля.

Большой объём PSRAM особенно полезен для:

• камер;
• LVGL и сложной графики;
• крупных framebuffer;
• аудиобуферов;
• локальной обработки изображений;
• голосовых интерфейсов;
• веб-интерфейсов;
• проектов с несколькими ресурсоёмкими задачами одновременно.

Подробно варианты ESP32-S3, память и интерфейсы разобраны в статье ESP32-S3 – разновидности, память, интерфейсы и применение.

От обычной DevKit до готового HMI

У ESP32-S3 нет одного типичного форм-фактора. В каталоге могут встречаться совершенно разные устройства на одном микроконтроллере.

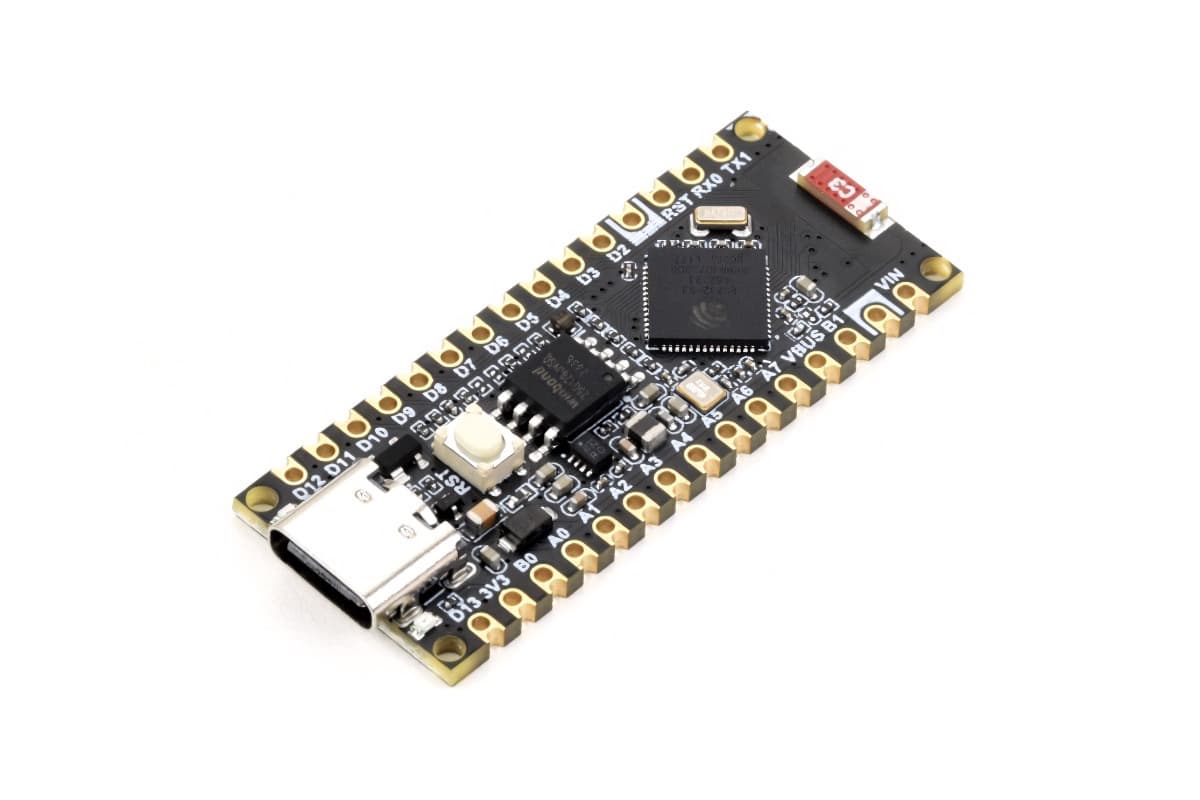

DevKit и компактные платы (подходят для прототипирования и подключения собственной периферии).

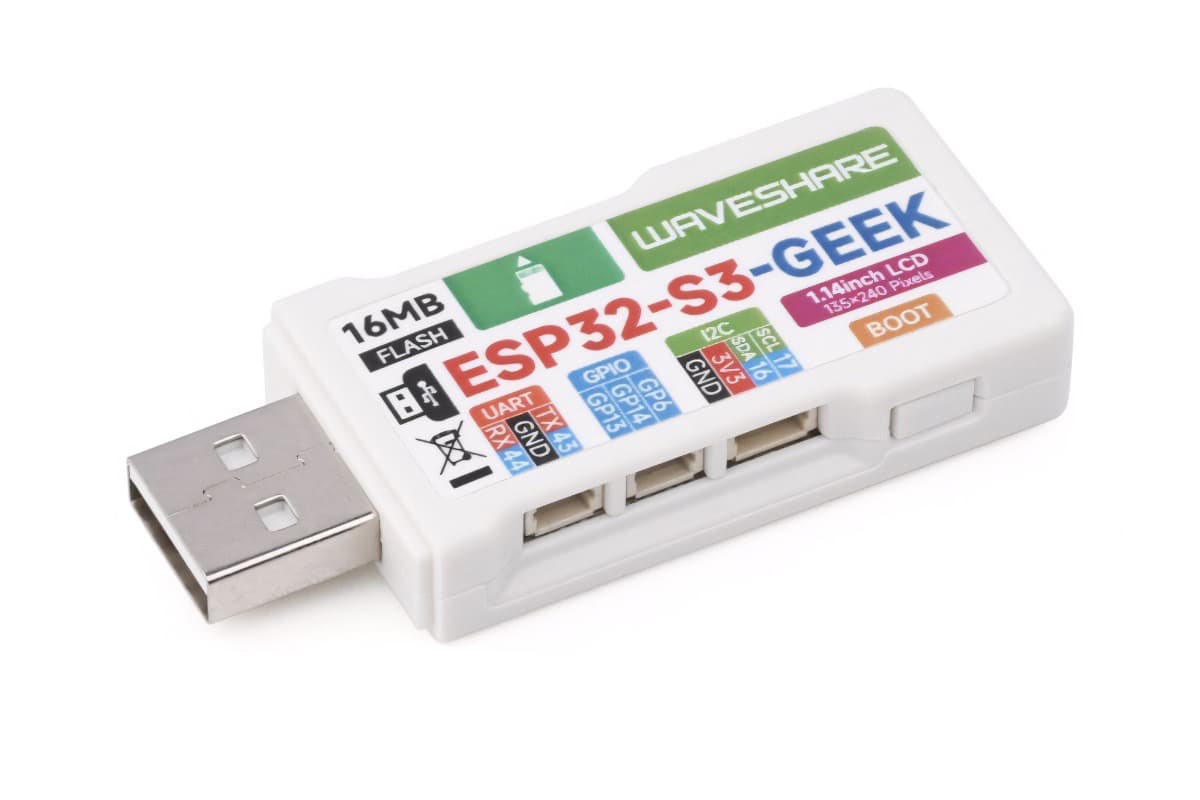

Платы с дисплеями (позволяют сразу создавать панели управления, приборы, терминалы и графические интерфейсы).

Модели с камерой (подходят для видеонаблюдения, распознавания объектов, QR-кодов, компьютерного зрения и других задач обработки изображения).

Ethernet и PoE-платы (интересны для стационарных контроллеров, которым требуется стабильная проводная сеть и питание по одному кабелю).

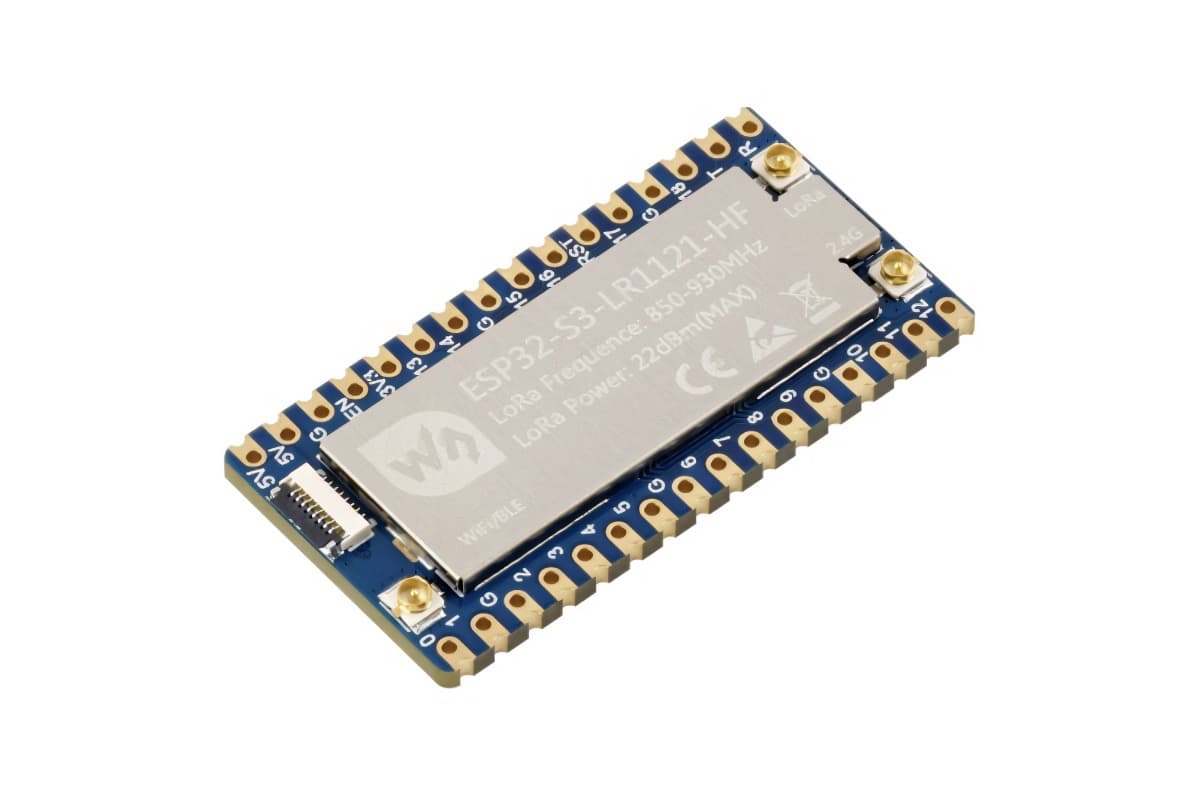

LoRa, CAN и RS-485 версии (позволяют использовать ESP32-S3 в телеметрии, удалённых узлах и системах автоматизации).

Поэтому выбирать ESP32-S3 только по процессору недостаточно – готовая плата часто определяет возможности проекта сильнее, чем сам микроконтроллер.

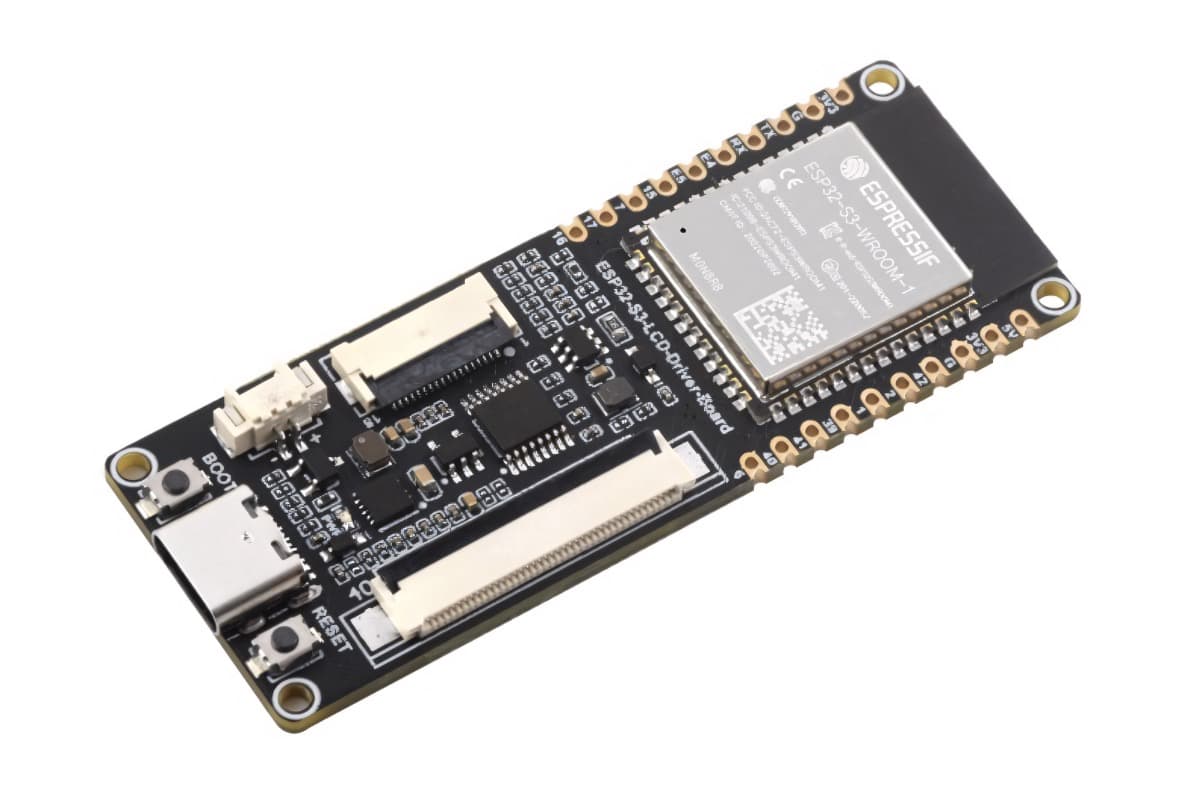

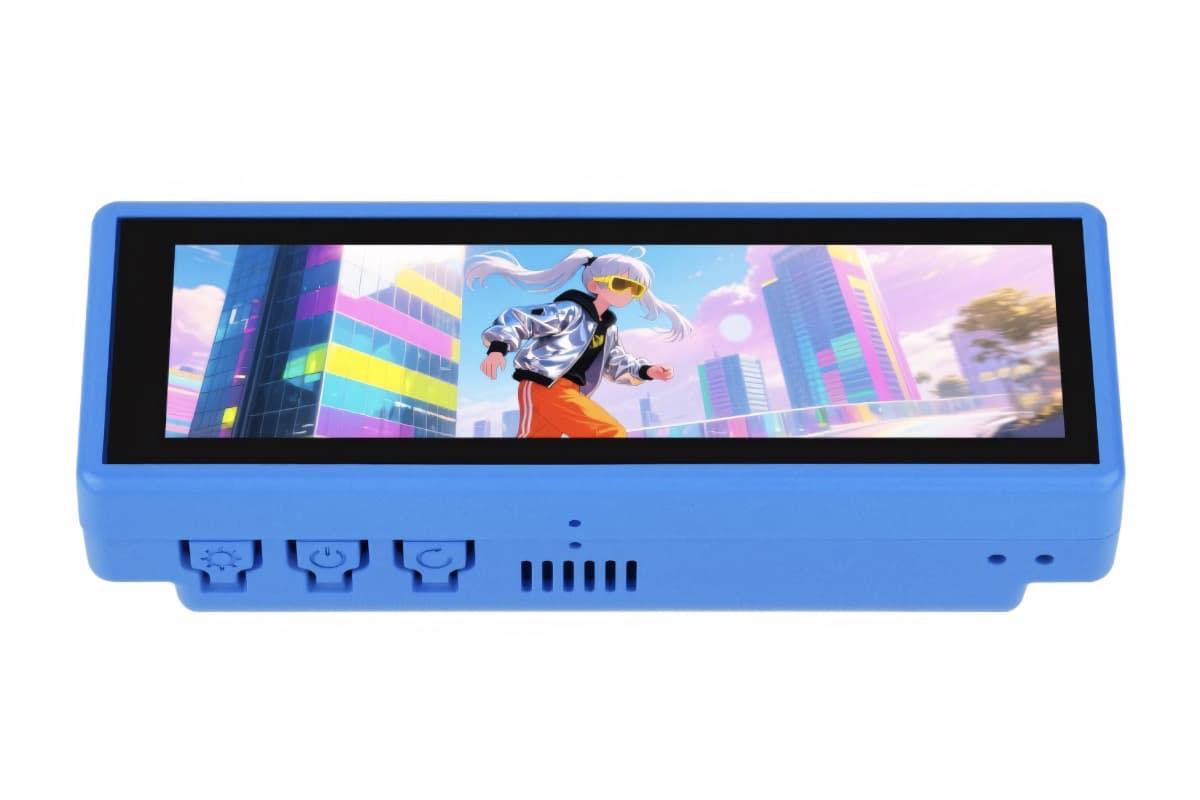

Дисплей и сенсорное управление

ESP32-S3 хорошо подходит для устройств с графическим интерфейсом. Внешняя PSRAM позволяет хранить крупные графические буферы, а аппаратные интерфейсы – обслуживать дисплей, сенсор, накопитель и другую периферию параллельно.

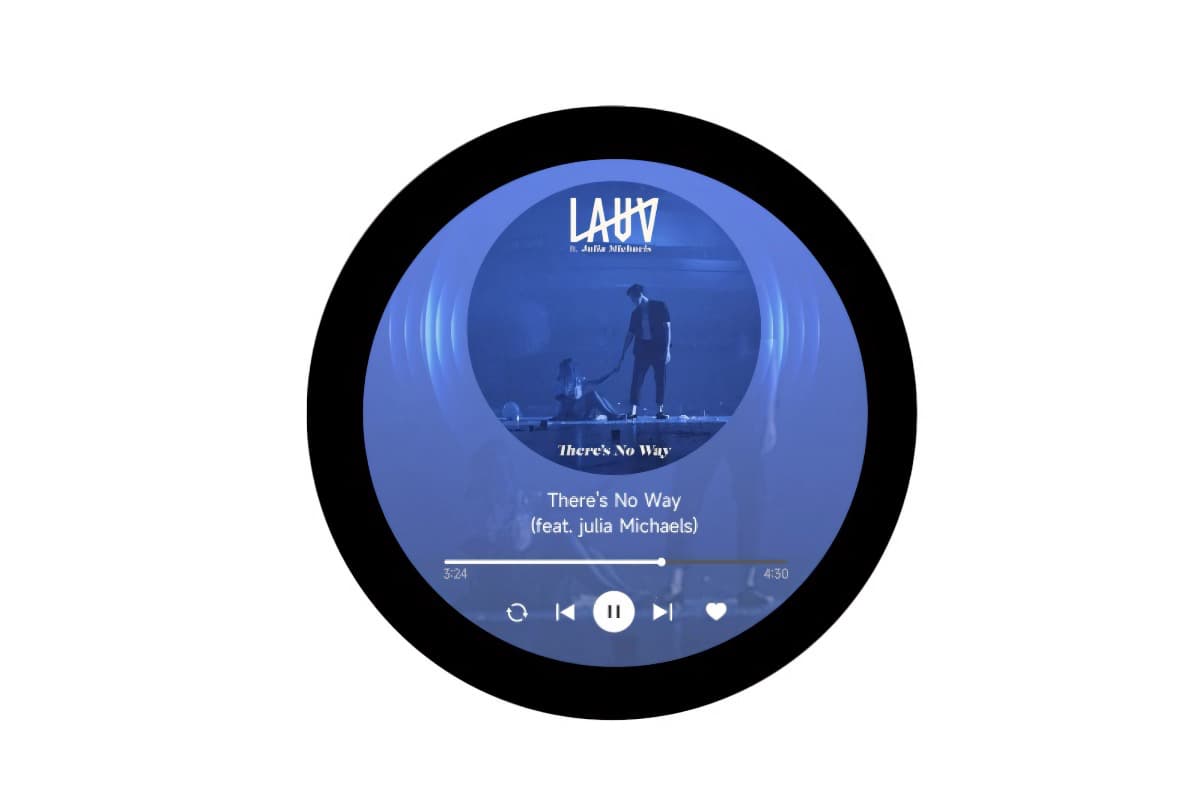

На базе S3 выпускаются платы с TFT, IPS, AMOLED, круглыми и прямоугольными экранами, а также сенсорными панелями разных размеров.

Если выбирается готовая плата с экраном, полезно сравнить ESP32-S3 Touch LCD и ESP32-S3 LCD.

Для HMI-проекта стоит заранее учитывать не только диагональ дисплея, но и:

• разрешение;
• тип интерфейса;
• объём PSRAM;
• сенсорный контроллер;
• количество свободных GPIO;
• наличие карты памяти;
• способ питания;
• размеры готовой платы.

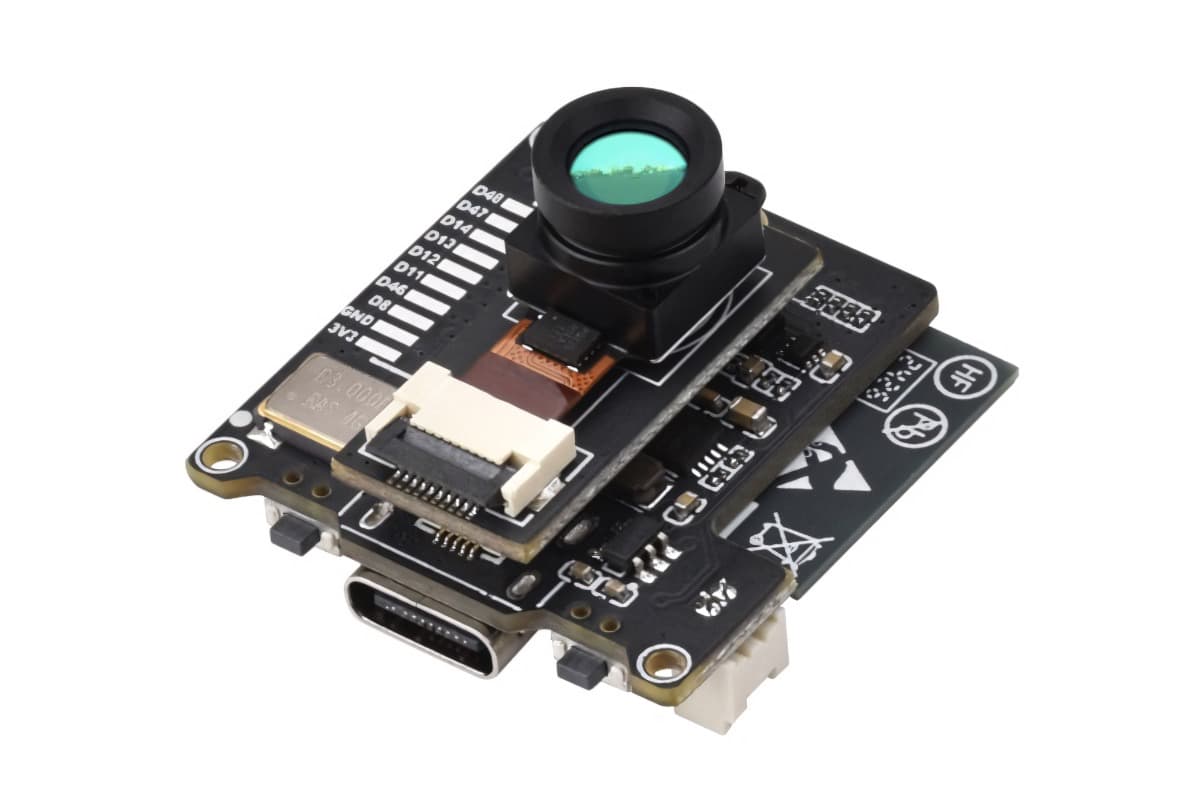

Камеры и локальная обработка изображения

ESP32-S3 часто используется в проектах с камерой благодаря сочетанию производительности, PSRAM и беспроводной связи.

Он подходит для захвата изображений, передачи кадров по Wi-Fi, распознавания простых объектов, QR-кодов, локальной предварительной обработки и создания автономных камер.

При выборе между старой ESP32-CAM и современной платформой на S3 можно посмотреть сравнение ESP32-CAM и ESP32-S3 CAM.

ESP32-S3 не превращается в полноценный компьютер для тяжёлого компьютерного зрения, но для многих локальных задач с камерой его возможностей достаточно без Linux и одноплатного компьютера.

USB – одна из причин выбирать S3

Встроенный USB значительно расширяет сценарии применения ESP32-S3.

Плату можно использовать не только как устройство, которое программируется через USB, но и в проектах клавиатур, мышей, HID-устройств, накопителей и другой USB-периферии – если конкретная плата правильно разводит необходимые линии и поддерживает нужный режим.

Если плата не определяется компьютером или возникают проблемы с режимом загрузчика, есть отдельные инструкции:

• как прошить ESP32-S3 через USB, BOOT и режим загрузчика;
• ESP32-S3 не определяется по USB – что проверить.

ESP32-S3 в Arduino IDE, ESPHome и других средах

ESP32-S3 поддерживается основной экосистемой Espressif и популярными средствами разработки.

Для быстрого прототипирования можно использовать Arduino IDE, для более крупных проектов – ESP-IDF или PlatformIO, а в системах умного дома часто применяется ESPHome.

Практические инструкции:

• ESP32-S3 в Arduino IDE – настройка и загрузка скетча;
• ESP32-S3 в PlatformIO – настройка платы и прошивка;
• ESP32-S3 в ESPHome – настройка и первая прошивка.

Если после прошивки устройство не подключается к беспроводной сети, стоит проверить рекомендации в решении ESP32-S3 не подключается к Wi-Fi – что проверить.

Когда S3, а когда C6 или P4

ESP32-S3 находится примерно между компактными IoT-контроллерами и более производительным ESP32-P4.

Если проект связан с Zigbee, Thread или Matter, стоит сравнить ESP32-S3 и ESP32-C6.

Если основной приоритет – производительность, сложная графика и камеры, полезно посмотреть ESP32-S3 и ESP32-P4.

Проводной контроллер на ESP32-S3

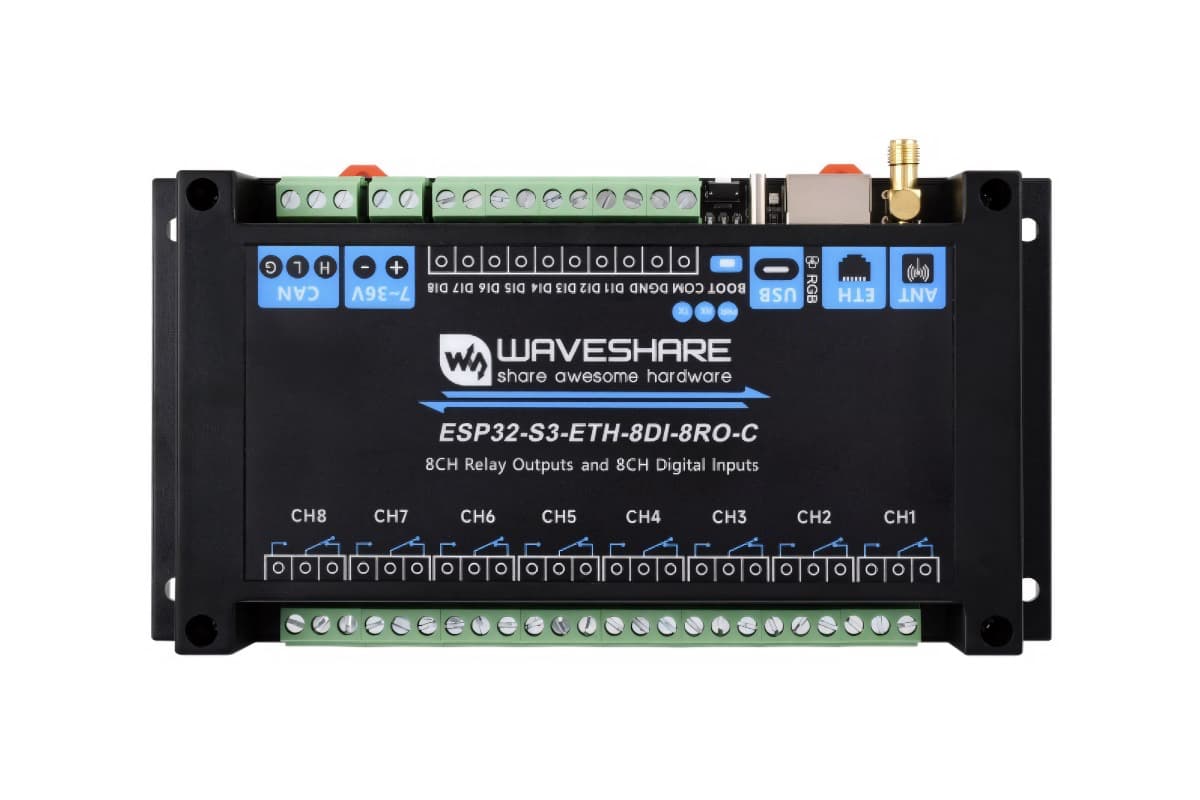

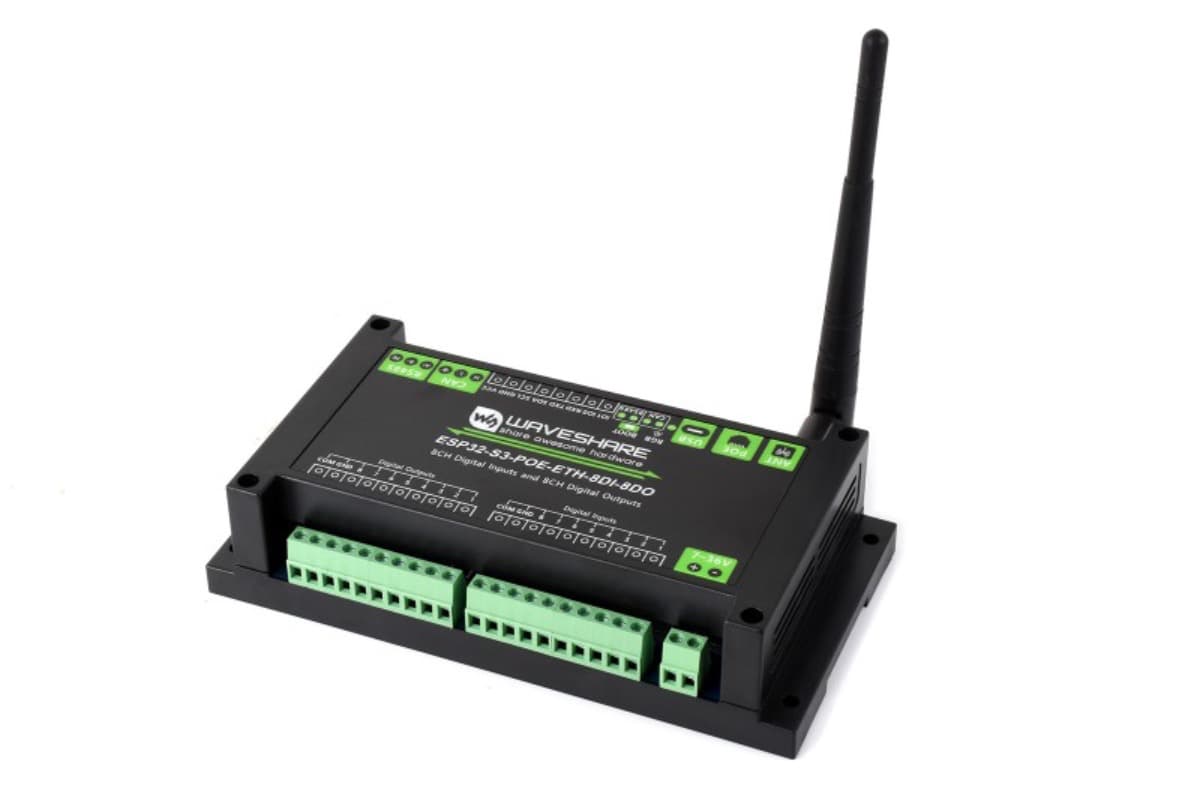

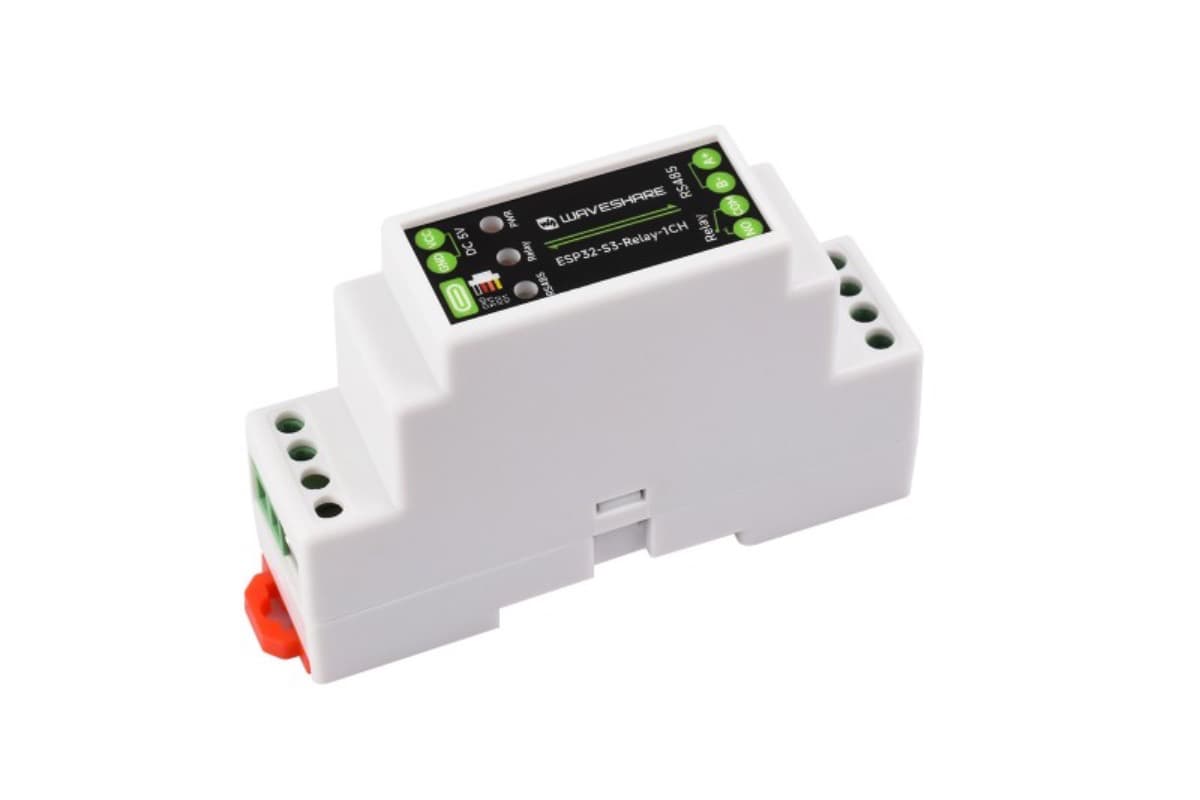

Хотя сам ESP32-S3 прежде всего известен как Wi-Fi микроконтроллер, на его основе выпускаются платы с Ethernet, PoE, релейными выходами, дискретными входами, CAN и RS-485.

Такие решения уже ближе не к обычной DevKit, а к готовому промышленному контроллеру.

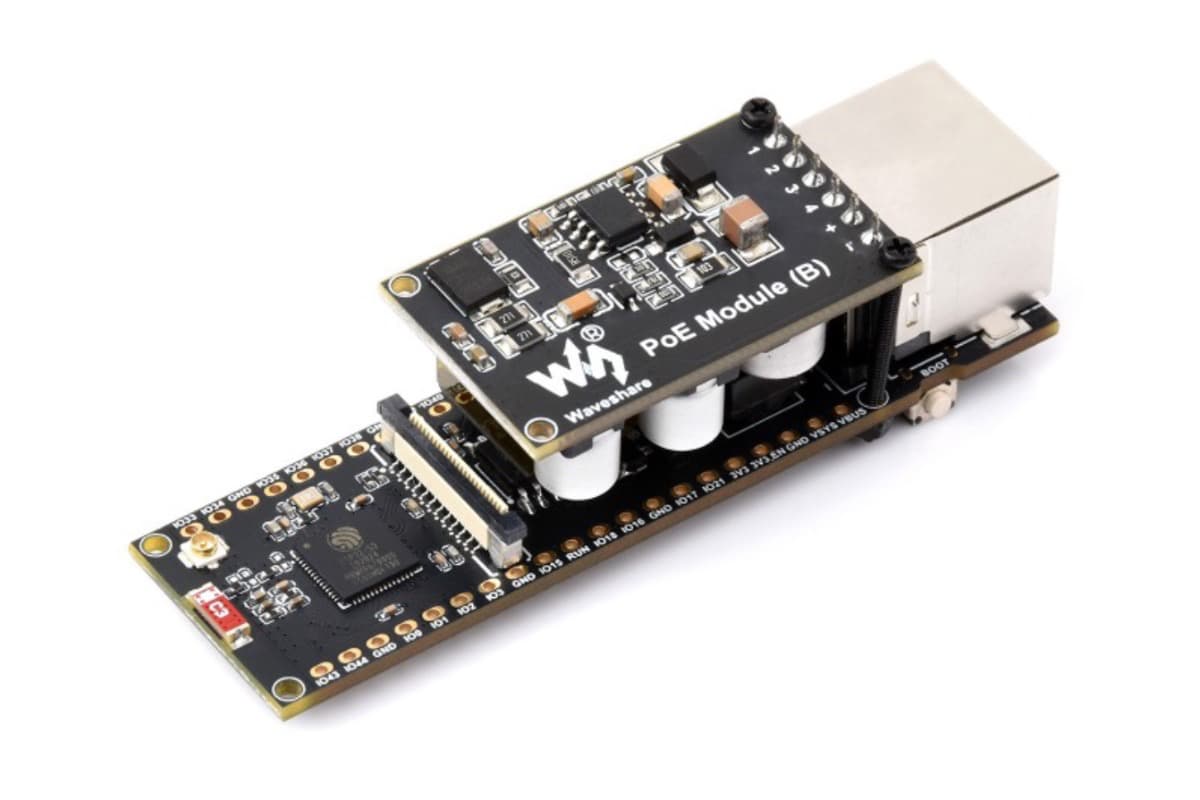

Один из практических вариантов разобран в статье ESP32-S3 с Ethernet и PoE для сетевого контроллера.

Ethernet особенно полезен в стационарных системах, где стабильность проводного соединения важнее удобства Wi-Fi, а PoE позволяет передавать данные и питание по одному сетевому кабелю.

На что смотреть перед покупкой

Для ESP32-S3 нет универсально лучшей платы. Выбор зависит от проекта.

Для обычной разработки достаточно DevKit. Для графического интерфейса важнее дисплей и PSRAM. Для камеры – объём памяти и удобное подключение сенсора. Для сетевого контроллера – Ethernet, PoE, RS-485 или CAN. Для компактного устройства – размеры, антенна и способ питания.

Главное – выбирать не просто ESP32-S3, а конкретную конфигурацию платы под задачу. Именно память, периферия, разъёмы и форм-фактор определяют, насколько удобно будет использовать её в реальном устройстве.
