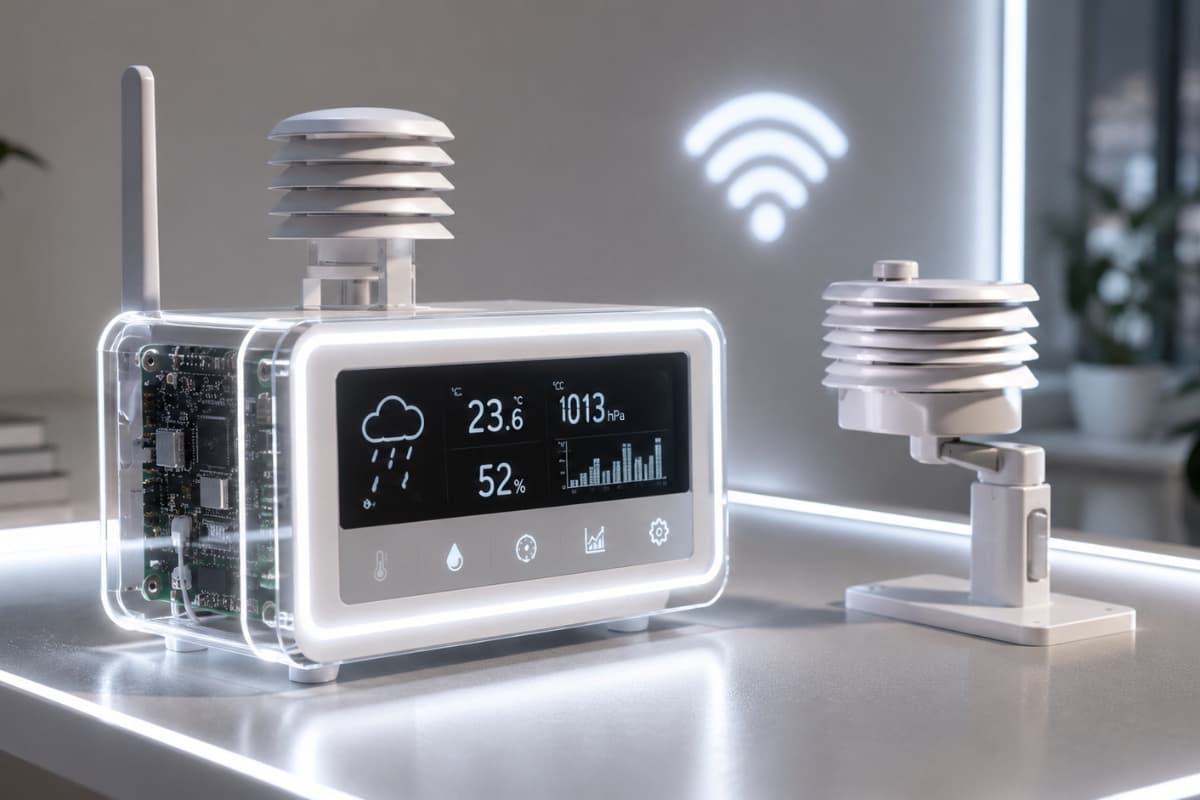

Домашняя метеостанция на ESP32: температура, влажность, давление, экран и Wi-Fi
Домашняя метеостанция на ESP32 показывает температуру, влажность, давление и прогнозирует изменения погоды по локальным датчикам. Разбираем выбор сенсоров, экран, Wi-Fi, питание, корпус и ошибки, из-за которых показания становятся неточными.
Зачем собирать свою метеостанцию
Погоду можно посмотреть в телефоне, но домашняя метеостанция решает другую задачу. Она показывает не усредненные данные по району, а реальные условия именно в вашем доме, мастерской, теплице, гараже, серверной, складе или комнате с оборудованием.
Готовые погодные сервисы берут данные с удаленных станций. Между улицей, двором, балконом и помещением может быть большая разница. Особенно если рядом солнце, батарея отопления, вентиляция, влажная зона, техника или закрытая теплица.
Своя метеостанция полезна, когда нужно понимать локальную картину:
- насколько сухой воздух в комнате;
- не перегревается ли помещение с оборудованием;
- как меняется давление перед погодой;
- когда включать вентиляцию или увлажнение;
- насколько стабильна температура в теплице;
- что происходит дома, когда вас нет рядом.
ESP32 хорошо подходит для такой задачи: у него есть Wi-Fi, достаточно GPIO, он может работать с датчиками по I2C, выводить данные на экран и отправлять показания на сервер или в локальную панель.
Какие данные действительно нужны
В метеостанцию легко добавить много датчиков, но не все показания одинаково полезны. Лучше начать с тех параметров, которые помогают принимать решения.
Температура показывает базовое состояние среды. Влажность помогает понять, сухой воздух или есть риск конденсата. Давление полезно для наблюдения за изменением погоды. Освещенность может пригодиться для теплицы или автоматизации подсветки. Уровень CO2 интересен для помещений, где долго находятся люди.
Для первой версии достаточно температуры, влажности и давления. Такая станция уже выглядит законченной и дает понятные данные. Позже можно добавить внешний датчик улицы, экран, графики, аккумуляторное питание или отправку данных по Wi-Fi.
Не стоит превращать первую сборку в прибор на десять сенсоров. Чем больше датчиков сразу, тем сложнее понять, какой из них врет и почему.
Датчик внутри корпуса может врать
Самая частая ошибка в домашней метеостанции - поставить датчик температуры прямо рядом с ESP32, стабилизатором питания, дисплеем или зарядным модулем. Все эти элементы немного греются. В итоге датчик показывает не температуру воздуха, а температуру внутри теплого корпуса.
Особенно заметно это в маленьких пластиковых коробках. ESP32 подключается к Wi-Fi, потребляет больше тока, стабилизатор нагревается, внутри корпуса становится теплее, и показания уходят вверх.
Лучше вынести датчик ближе к вентиляционным отверстиям или отделить его от горячих компонентов. Если используется внешний датчик на проводе, корпус станции можно оставить с электроникой, а сенсор вывести наружу.
Для уличного датчика важна защита от прямого солнца и дождя. Если датчик поставить под солнце, он будет показывать нагрев корпуса, а не температуру воздуха.
Температура, влажность и давление
Для домашней метеостанции часто используют комбинированные датчики. Один модуль может измерять температуру и влажность, другой - температуру, влажность и давление. Это удобно, потому что подключение обычно идет по I2C и занимает всего две сигнальные линии.
Температура нужна для базового контроля. Влажность показывает комфорт и риск пересушенного воздуха. Давление само по себе меняется медленно, но его динамика интересна для наблюдения за погодой.
Если давление падает, часто ожидают ухудшение погоды. Если растет - погода может становиться стабильнее. Это не полноценный прогноз, но для домашней станции такой тренд выглядит полезнее, чем просто одно число на экране.
Экран: нужен или нет
Метеостанция может работать вообще без экрана. ESP32 считывает данные и отправляет их по Wi-Fi, а смотреть показания можно на телефоне, компьютере или локальном сервере. Это хороший вариант, если станция стоит в теплице, кладовой, серверной или другом месте, куда не нужно постоянно подходить.
Но экран делает устройство самостоятельным. Подошли, посмотрели температуру, влажность, давление, состояние Wi-Fi и время последнего обновления. Для домашнего прибора это удобно.
Маленький OLED-дисплей подходит для компактной станции. TFT-дисплей выглядит богаче и позволяет показывать графики, цветовые индикаторы и несколько экранов. Но большой дисплей потребляет больше энергии и может нагревать корпус.
Если станция работает от батареи, экран лучше отключать по таймеру или включать кнопкой.
Wi-Fi: отправлять все или только важное
ESP32 может отправлять данные на сервер, MQTT-брокер, домашнюю автоматизацию или простую веб-страницу. Но не обязательно передавать показания каждую секунду.
Температура и влажность меняются медленно. Для комнаты достаточно обновления раз в 30-60 секунд. Для уличной станции можно делать интервал еще больше. Частая отправка данных увеличивает нагрузку на сеть, расход энергии и иногда делает графики шумными.
Интереснее хранить не каждое случайное колебание, а понятную историю: как менялась температура за день, когда упала влажность, как давление вело себя перед дождем, насколько быстро остывает помещение ночью.
Для простой станции достаточно трех режимов:
- экран показывает текущие значения;
- ESP32 периодически отправляет данные по Wi-Fi;
- при ошибке датчика или перегреве появляется отдельное состояние.
Так устройство остается понятным, а не превращается в поток лишних чисел.
Где поставить станцию
Место установки влияет на точность сильнее, чем выбор красивого корпуса. Один и тот же датчик может показывать разные значения, если стоит у окна, рядом с батареей, возле роутера, на солнце или внутри закрытой коробки.
Для комнатной станции лучше выбрать место вдали от прямого солнца, отопления, кондиционера и горячей электроники. Для уличной станции нужен навес или защитный экран, чтобы датчик не попадал под дождь и не нагревался солнечными лучами.
Если станция измеряет условия в теплице, ее не стоит ставить прямо над влажной землей или рядом с форсункой полива. Иначе влажность будет резко прыгать после каждого полива и плохо отражать общую картину.
Хорошее место - там, где воздух свободно циркулирует, но датчик защищен от прямого воздействия воды, солнца и горячих поверхностей.
Питание: от USB, адаптера или аккумулятора
Для настольной метеостанции проще всего использовать USB-питание. Это удобно, если устройство стоит дома и не должно быть полностью автономным.
Для уличной или тепличной станции иногда хочется использовать аккумулятор. Здесь уже важны режим сна, потребление датчиков, частота Wi-Fi передачи и работа дисплея. ESP32 может быть экономичным, но только если правильно настроить сон и отключать лишние узлы.
Постоянно включенный Wi-Fi, яркий дисплей и частые обновления быстро разряжают батарею. Если нужна автономность, лучше сделать так: проснуться, измерить, отправить данные, снова уйти в сон.
В стационарной системе можно не усложнять. Стабильный адаптер питания часто надежнее, чем аккумулятор, который нужно заряжать и защищать от переразряда.
Минимальный скетч для проверки датчика
Перед сборкой корпуса и красивого интерфейса датчик нужно проверить отдельно. Ниже простой пример для BME280 по I2C. Он выводит температуру, влажность и давление в Serial Monitor.
#include <Wire.h>
#include <Adafruit_BME280.h>
Adafruit_BME280 bme;
void setup() {
Serial.begin(115200);
Wire.begin();
if (!bme.begin(0x76)) {
Serial.println("BME280 not found");
while (true) {
delay(1000);
}
}
}
void loop() {
Serial.print("Temperature: ");
Serial.print(bme.readTemperature());
Serial.println(" C");
Serial.print("Humidity: ");
Serial.print(bme.readHumidity());
Serial.println(" %");
Serial.print("Pressure: ");
Serial.print(bme.readPressure() / 100.0);
Serial.println(" hPa");
delay(2000);
}
Если датчик не находится, сначала стоит проверить адрес 0x76 или 0x77, питание, SDA/SCL и подтяжки I2C.
Почему показания скачут
Небольшие колебания датчиков - нормальное явление. Воздух движется, температура рядом с платой меняется, датчик имеет свою точность, а питание и провода добавляют шум.
Проблема начинается, когда значения прыгают резко и без физической причины. Например, влажность меняется на десятки процентов за секунду, температура дергается при включении Wi-Fi или давление скачет при касании корпуса.
Причины могут быть разными: плохое питание, длинные провода I2C, слабые контакты, нагрев от платы, неправильное место установки или слишком частый опрос датчика.
Для отображения на экране можно использовать усреднение. Например, показывать среднее значение за несколько измерений. Но усреднение не должно маскировать настоящую проблему, если датчик подключен неправильно.
Что показывать на главном экране
Главный экран метеостанции не должен быть перегружен. Если на маленьком дисплее одновременно показать десять параметров, читать их будет неудобно.
Лучше выделить три основных значения: температура, влажность и давление. Дополнительно можно показать маленькие индикаторы: Wi-Fi подключен, данные обновлены, датчик работает, батарея разряжена.
Для красивого интерфейса можно сделать несколько экранов. Первый - текущие значения. Второй - минимум и максимум за день. Третий - график давления или температуры. Четвертый - служебная информация.
Так устройство выглядит аккуратно и остается полезным, а не превращается в таблицу на маленьком дисплее.
Ошибки, которые портят проект
У метеостанций есть свои типичные проблемы. Они не всегда заметны сразу, но сильно влияют на качество показаний.
| Проблема | Как проявляется |
|---|---|
| Датчик рядом с ESP32 | Температура завышена |
| Корпус без вентиляции | Показания медленно реагируют на изменения |
| Датчик на солнце | Температура сильно выше реальной |
| Слабое питание | ESP32 перезагружается при Wi-Fi |
| Длинные провода I2C | Датчик иногда пропадает |
| Слишком частые обновления | Графики становятся шумными |
| Экран всегда включен от батареи | Аккумулятор быстро садится |
Лучше сначала добиться стабильных и правдоподобных измерений, а потом добавлять красивый интерфейс, графики и удаленную отправку данных.
Какой вариант собрать первым
Для первой версии не нужно делать сложную погодную станцию с солнечной панелью, аккумулятором, большим экраном и сервером. Достаточно ESP32, датчика температуры, влажности и давления, простого экрана или веб-страницы.
Хорошая первая версия:
- ESP32.
- BME280 или похожий датчик.
- OLED или маленький TFT-дисплей.
- USB-питание.
- Простая отправка данных по Wi-Fi.
- Корпус с вентиляцией.
- Проверенное место установки.
После этого можно развивать проект: добавить внешний уличный датчик, графики, батарею, корпус для улицы, MQTT, Home Assistant или локальную базу данных.
Смысл домашней метеостанции не в количестве модулей, а в том, чтобы она показывала данные, которым можно доверять.
