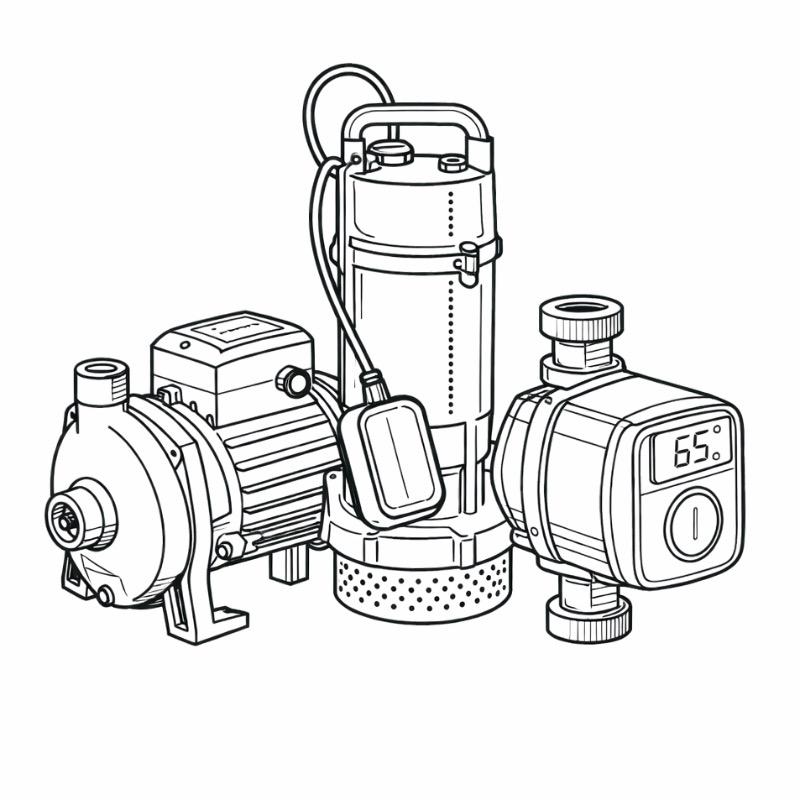

Инженерное оборудование

Инженерное оборудование используется для организации отопления, водоснабжения, циркуляции и распределения жидкостей, поддержания давления и автоматического управления техническими системами здания. От правильного подбора оборудования зависит не только производительность системы, но и её устойчивость к аварийным режимам, расход электроэнергии и срок службы основных компонентов.

При проектировании важно рассматривать систему целиком: источник воды или теплоносителя, трубопроводы, насос, запорную и регулирующую арматуру, автоматику, датчики и точки потребления. Даже качественное оборудование может работать неправильно, если его характеристики не соответствуют гидравлическим параметрам объекта.

Что учитывать при подборе инженерного оборудования

Выбор начинается не с конкретной модели, а с расчётных параметров системы.

Обычно необходимо определить:

• требуемый расход воды или теплоносителя;
• необходимый напор;
• рабочее давление;
• температуру среды;
• длину и диаметр трубопровода;
• перепад высот;
• количество потребителей;
• режим работы оборудования;
• возможность работы в автоматическом режиме;
• требования к защите от аварий.

Для отопления дополнительно учитываются тепловая нагрузка и сопротивление контура, а для водоснабжения – характеристики источника воды и необходимое давление в точках потребления.

Расход, напор и давление

Эти параметры связаны между собой, но обозначают разные характеристики.

Расход показывает, какой объём жидкости система должна переместить за определённое время. Для насосов он часто указывается в литрах в минуту или кубических метрах в час.

Напор характеризует способность насоса преодолевать перепад высот и гидравлическое сопротивление трубопровода.

Давление показывает, с какой силой жидкость воздействует на стенки системы и оборудование.

Нельзя выбирать насос только по одному из этих параметров.

Инженерная система работает как единый контур

Насос нельзя рассматривать отдельно от трубопровода.

На фактическую производительность влияют:

• диаметр труб;
• длина магистрали;
• количество поворотов;
• клапаны;
• фильтры;
• обратные клапаны;
• перепад высот;
• состояние трубопровода.

Каждый элемент создаёт определённое гидравлическое сопротивление.

Поэтому фактическая рабочая точка насоса может значительно отличаться от максимальных значений, указанных в его характеристиках.

Оборудование для водоснабжения

В системе водоснабжения необходимо обеспечить необходимый расход и стабильное давление при разных режимах потребления.

Например, при открытии одного крана расход небольшой, а при одновременной работе нескольких точек потребления требования к системе возрастают.

Для автоматической работы могут использоваться насос, гидроаккумулятор, реле давления или электронный контроллер и защитные устройства.

Принцип совместной работы этих компонентов подробно разобран в материале реле давления воды, насос, гидроаккумулятор и автоматика включения.

Зачем нужен гидроаккумулятор

Гидроаккумулятор создаёт запас воды под давлением и уменьшает количество кратковременных включений насоса.

Когда расход небольшой, часть воды может поступать из гидроаккумулятора без немедленного запуска двигателя.

Это особенно важно для систем, где насос не должен включаться после каждого небольшого открытия крана.

Работа гидроаккумулятора зависит от:

• его объёма;
• давления воздуха;
• настроек реле давления;
• характеристик насоса;
• режима потребления воды.

Автоматическое включение и отключение насоса

В простых системах насос можно включать вручную, однако для постоянного водоснабжения обычно требуется автоматическое управление.

Автоматика может включать насос при снижении давления или начале расхода воды и отключать его после достижения заданных условий.

Это позволяет системе работать без постоянного участия пользователя.

Почему насос не всегда правильно подключать непосредственно через обычную кнопку, разобрано в статье почему насос не стоит включать просто через кнопку.

Защита от сухого хода

Сухой ход возникает, когда насос продолжает работать при отсутствии необходимого количества жидкости.

Такой режим опасен для многих типов насосов, поскольку перекачиваемая жидкость одновременно может выполнять функцию охлаждения или смазки отдельных элементов.

Причинами сухого хода могут быть:

• падение уровня воды;
• пустой резервуар;
• недостаточный приток в скважину;
• перекрытие трубопровода;
• подсос воздуха;
• неисправность системы управления.

Для защиты применяются реле, датчики уровня, контроллеры давления и другие способы контроля.

Подробнее эта тема разобрана в материале защита насоса от сухого хода.

Контроль давления

Стабильное давление важно не только для комфорта пользователей, но и для правильной работы оборудования.

Слишком низкое давление может приводить к недостаточному расходу в точках потребления, а чрезмерное – увеличивать нагрузку на трубопровод, соединения, арматуру и бытовое оборудование.

Для управления могут использоваться:

• механические реле давления;
• электронные контроллеры;
• преобразователи частоты;
• датчики давления;
• системы автоматического регулирования.

В более сложных проектах давление можно измерять электронным датчиком и использовать его значение в алгоритме управления. Один из вариантов такого подхода рассмотрен в статье регулятор давления на Arduino – управление насосом.

Мониторинг работы насоса

Автоматическое включение – это только базовый уровень управления.

Для более ответственных систем полезно контролировать несколько параметров одновременно:

• наличие давления;
• ток двигателя;
• время работы;
• количество запусков;
• наличие воды;
• аварийные состояния.

Контроль сразу нескольких параметров позволяет точнее определить, действительно ли оборудование работает нормально.

Например, двигатель может быть включён, но это ещё не означает, что насос фактически создаёт необходимый поток или давление.

Практический подход к такому контролю описан в статье мониторинг насоса: ток, давление, сухой ход и аварийное отключение.

Инженерное оборудование для отопления

В системах отопления оборудование должно обеспечивать равномерную циркуляцию теплоносителя между источником тепла и отопительными приборами.

При недостаточной циркуляции отдельные участки могут прогреваться хуже, а слишком высокая скорость потока способна увеличивать шум и энергопотребление.

При подборе необходимо учитывать:

• тепловую нагрузку системы;
• длину контуров;
• сопротивление трубопроводов;
• количество радиаторов или других потребителей;
• рабочую температуру;
• требуемый расход теплоносителя.

Особое значение имеют температура и допустимое рабочее давление оборудования.

Циркуляция теплоносителя

В закрытой системе отопления насос обычно не должен поднимать воду на высоту здания так же, как насос открытой системы водоснабжения.

Его основная задача – преодолеть гидравлическое сопротивление контура и обеспечить необходимую циркуляцию.

На сопротивление влияют диаметр и длина труб, фитинги, радиаторы, клапаны и другие элементы.

Запорная и регулирующая арматура

Арматура позволяет перекрывать отдельные участки системы, изменять направление или расход потока и выполнять обслуживание оборудования без полного отключения объекта.

Она применяется возле насосов, фильтров, теплообменников, распределительных узлов и отдельных потребителей.

При подборе необходимо учитывать:

• условный проход;
• тип соединения;
• рабочее давление;
• температуру;
• материал корпуса;
• характеристики рабочей среды.

Обратный клапан

Обратный клапан пропускает жидкость только в одном направлении и препятствует обратному движению потока.

В системах водоснабжения он может использоваться для сохранения заполненного трубопровода и предотвращения обратного движения воды после остановки насоса.

Место установки зависит от схемы системы и типа оборудования.

Неправильно установленный или слишком сильно ограничивающий поток клапан способен создавать дополнительное сопротивление.

Фильтрация

Механические примеси могут влиять на работу насосов, клапанов, датчиков и другого оборудования.

Фильтр устанавливается там, где необходимо защитить компоненты системы от загрязнений.

При эксплуатации важно учитывать, что загрязнённый фильтрующий элемент увеличивает сопротивление потоку.

Поэтому фильтр необходимо не только правильно подобрать, но и периодически обслуживать.

Рабочее давление и температурный режим

Каждый элемент инженерной системы имеет допустимые пределы эксплуатации.

Это касается:

• насосов;
• трубопроводов;
• клапанов;
• соединительной арматуры;
• датчиков;
• расширительных ёмкостей;
• автоматических устройств.

Для горячей воды и отопления дополнительно необходимо учитывать допустимую температуру рабочей среды.

Автоматизация инженерных систем

Современная инженерная система может работать не только по простому принципу «включено/выключено».

Автоматика позволяет учитывать несколько параметров и состояний:

• давление;
• температуру;
• уровень жидкости;
• расход;
• время;
• состояние насосов;
• аварийные сигналы.

На основе этих данных система может автоматически включать и отключать оборудование, переключать режимы и сигнализировать о неисправностях.

Общие принципы такого подхода рассмотрены в статье автоматизация инженерных систем.

Резервирование оборудования

На объектах, где остановка системы недопустима, может применяться резервирование.

Например, два насоса могут работать по схеме:

• основной + резервный;
• попеременная работа;
• совместная работа при повышенной нагрузке.

Автоматика при этом контролирует состояние оборудования и при необходимости вводит резервный агрегат.

Такой подход используется там, где отказ одного устройства не должен полностью остановить технологический процесс.

Что происходит при неправильном подборе

Ошибки проектирования не всегда проявляются сразу после запуска.

Система может формально работать, но иметь:

• частые запуски насоса;
• недостаточное давление;
• шум;
• перегрев оборудования;
• повышенное энергопотребление;
• нестабильный расход;
• гидравлические удары;
• слишком медленный прогрев;
• неравномерное распределение теплоносителя.

Поэтому при подборе важно учитывать не только номинальные характеристики отдельных устройств, но и то, как они будут взаимодействовать друг с другом.

Как выбирать оборудование

Монтаж и обслуживание

Даже правильно подобранное оборудование требует корректного монтажа.

Перед запуском необходимо проверить:

• направление потока;
• герметичность соединений;
• правильность электрического подключения;
• положение клапанов;
• заполнение системы;
• настройки автоматики;
• давление;
• отсутствие воздуха в участках, где он мешает работе.

После ввода в эксплуатацию требуется периодически проверять состояние фильтров, соединений, насосов, автоматики и других элементов.

Инженерная система должна проектироваться целиком

Отдельный насос, клапан или контроллер не определяет качество всей системы.

Надёжная работа получается тогда, когда производительность оборудования соответствует гидравлике объекта, автоматика учитывает реальные рабочие режимы, а защитные устройства реагируют на возможные аварийные ситуации.

Поэтому перед выбором конкретного оборудования желательно определить расчётный расход, необходимый напор, рабочее давление, температурный диапазон и предполагаемый алгоритм управления. Для насосных решений доступное оборудование можно подобрать в разделе насосное оборудование.
