Платы разработки ESP32-C3

Платы разработки ESP32-C3 предназначены для создания компактных беспроводных устройств с поддержкой Wi-Fi и Bluetooth Low Energy. Серия построена на одноядерном 32-битном процессоре RISC-V и входит в семейство микроконтроллеров ESP32 компании Espressif.

Благодаря небольшим размерам, низкому энергопотреблению и поддержке современных средств разработки ESP32-C3 подходит для IoT, автоматизации, беспроводных датчиков, телеметрии, умного дома и компактной встраиваемой электроники.

Если требуется посмотреть другие поколения контроллеров Espressif, они собраны в общей категории платы разработки ESP32.

Особенности ESP32-C3

ESP32-C3 использует одноядерный процессор RISC-V с тактовой частотой до 160 МГц. В отличие от классического ESP32 с архитектурой Xtensa, серия C3 основана на открытой архитектуре RISC-V и ориентирована прежде всего на компактные и энергоэффективные беспроводные устройства.

Контроллер поддерживает:

• Wi-Fi IEEE 802.11 b/g/n в диапазоне 2,4 ГГц;
• Bluetooth Low Energy 5;
• аппаратные интерфейсы GPIO, SPI, I2C, UART и I2S;
• PWM;
• ADC;
• RMT;
• TWAI, совместимый с CAN;
• встроенный USB Serial/JTAG.

Bluetooth Classic в ESP32-C3 не поддерживается, поэтому для новых устройств серия ориентирована именно на Bluetooth Low Energy.

Безопасность и защита данных

ESP32-C3 оснащён встроенными аппаратными средствами безопасности, которые позволяют использовать его не только в учебных проектах, но и в сетевых устройствах с повышенными требованиями к защите данных.

Контроллер поддерживает Secure Boot, Flash Encryption, аппаратное ускорение криптографических операций AES, SHA, RSA и ECC, а также генератор случайных чисел.

Эти возможности особенно полезны в IoT-устройствах, которые подключаются к беспроводным сетям, взаимодействуют с облачными сервисами или используются в системах контроля доступа и автоматизации.

Какие платы ESP32-C3 представлены в категории

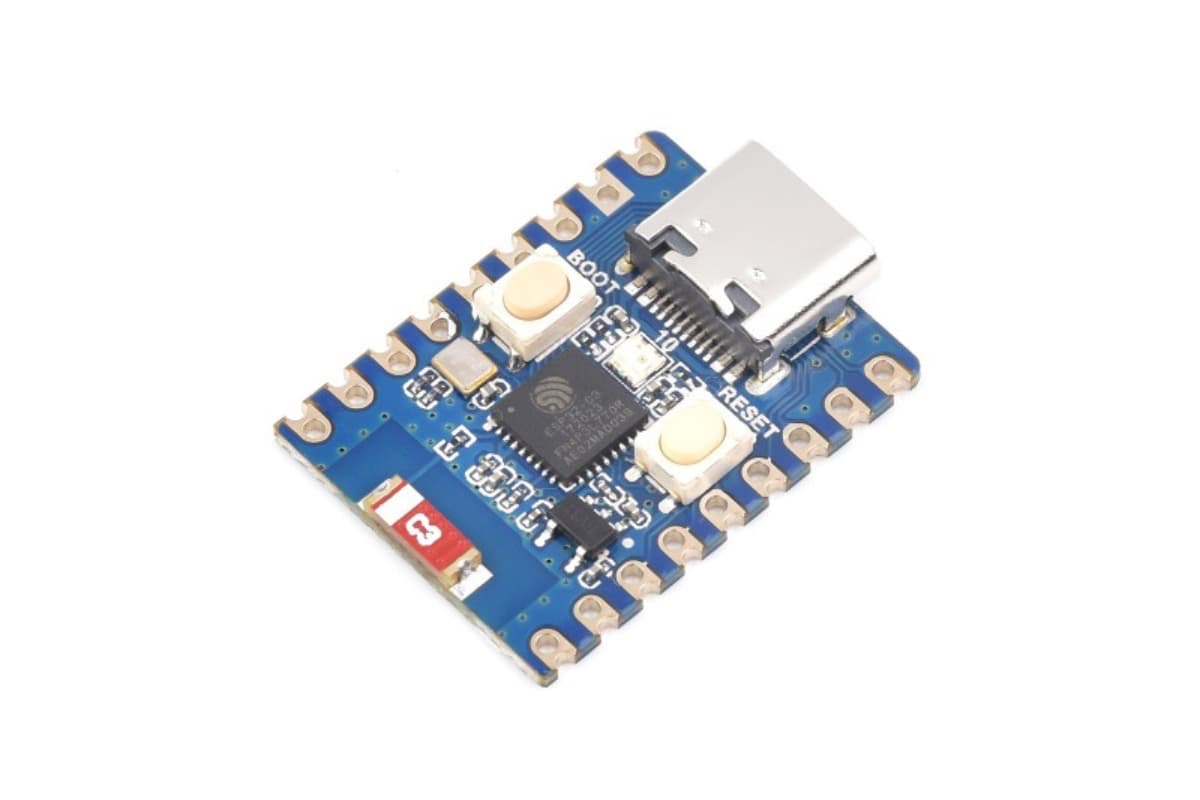

На базе ESP32-C3 выпускаются как обычные DevKit-платы, так и очень компактные платы формата Mini и SuperMini.

В зависимости от модели платы отличаются:

• объёмом Flash-памяти;
• количеством доступных GPIO;
• типом USB-разъёма;
• размерами печатной платы;
• встроенной или внешней антенной;
• схемой питания;
• расположением контактов;
• установленной дополнительной периферией.

Многие современные платы ESP32-C3 оснащаются USB Type-C и используют встроенный USB Serial/JTAG, благодаря чему для прошивки и отладки не требуется отдельный USB-UART преобразователь.

Если выбор стоит между компактной платой и полноценным DevKit, можно посмотреть сравнение ESP32-C3 SuperMini и ESP32-C3 DevKit.

ESP32-C3 или ESP32-C6

ESP32-C3 подходит для проектов, где нужны Wi-Fi, Bluetooth LE, компактные размеры и невысокое энергопотребление.

ESP32-C6 представляет более новое поколение и дополнительно поддерживает Wi-Fi 6 и IEEE 802.15.4, который используется в Zigbee и Thread.

Если проекту достаточно Wi-Fi и Bluetooth LE, ESP32-C3 остаётся более простым вариантом. Для устройств Matter, Zigbee и Thread стоит рассматривать ESP32-C6.

Подробное сравнение двух серий доступно на странице ESP32-C3 и ESP32-C6.

Подключение периферии

ESP32-C3 позволяет подключать датчики, дисплеи, реле, RFID-считыватели, исполнительные механизмы и другие электронные модули через SPI, I2C, UART и GPIO.

Для аналоговых сигналов используется встроенный ADC, а для управления светодиодами, двигателями и другой нагрузкой можно применять аппаратный PWM.

Подробнее эта особенность рассмотрена в статье почему ESP32 работает на 3,3 В и как подключать 5-вольтовые модули.

ESP32-C3 и совместимость с Arduino-модулями

Большинство распространённых датчиков и периферийных модулей можно использовать с ESP32-C3, однако схемы, рассчитанные на Arduino Uno или Nano, не всегда можно переносить без изменений.

Причиной могут быть другие логические уровни, питание, назначение GPIO или особенности конкретного интерфейса.

Если устройство работало с Arduino, но после подключения к ESP32 появились проблемы, полезно проверить рекомендации в статье почему модуль работал с Arduino, но не работает с ESP32.

Применение ESP32-C3

Компактность и беспроводные интерфейсы делают ESP32-C3 удобной платформой для устройств, которые должны постоянно работать в сети и при этом занимать минимум места.

Типичные области применения:

• беспроводные датчики;
• системы умного дома;
• контроллеры освещения;
• телеметрия;
• системы мониторинга;
• компактные IoT-устройства;
• электронные замки;
• приборы учёта;
• локальные контроллеры;
• системы промышленной и бытовой автоматизации.

ESP32-C3 также подходит для устройств с питанием от аккумуляторов и автономных источников, если в проекте правильно настроены режимы энергосбережения и отключение ненужной периферии.

Как выбрать плату ESP32-C3

Для макетирования и разработки удобнее полноразмерные DevKit-платы с доступом к большему количеству контактов и стандартным расположением разъёмов.

Для готовых компактных устройств лучше подходят Mini и SuperMini, которые занимают меньше места и могут устанавливаться непосредственно на основную плату устройства.

Перед выбором стоит проверить количество выведенных GPIO, объём Flash, тип USB, расположение контактов, схему питания и тип антенны. Даже платы на одном ESP32-C3 могут заметно отличаться по конструкции и удобству подключения.
