ESP32-CAM: что реально можно сделать с камерой, Wi-Fi и microSD
ESP32-CAM объединяет микроконтроллер, камеру, Wi-Fi и слот microSD. Разбираем реальные сценарии применения: фотофиксация, простое видеонаблюдение, удаленный мониторинг, датчики движения, питание и ограничения модуля.
Не мини-компьютер, а компактный модуль с камерой
ESP32-CAM часто воспринимают как маленькую IP-камеру. Это не совсем правильно. На плате действительно есть камера, Wi-Fi и микроконтроллер ESP32, но по возможностям это не полноценная камера видеонаблюдения и не Raspberry Pi.
Сильная сторона ESP32-CAM - компактность и низкая стоимость. Модуль можно поставить там, где нужна простая фотофиксация, удаленный кадр по запросу, проверка состояния объекта или базовый видеопоток без высоких требований к качеству.
Но у него есть ограничения: не самый мощный процессор, ограниченная память, чувствительность к питанию, нагрев, задержки Wi-Fi и неидеальное качество изображения в сложном освещении.
Поэтому правильный вопрос звучит не "может ли ESP32-CAM заменить нормальную камеру", а "достаточно ли возможностей ESP32-CAM для моей задачи".
Где модуль показывает себя хорошо
ESP32-CAM хорошо подходит для задач, где не нужен постоянный поток в высоком качестве. Например, сделать снимок после события, показать картинку с удаленного объекта, проверить состояние двери, кормушки, теплицы, склада или небольшого механизма.
Хорошие сценарии:
- фото по кнопке или команде;
- снимок при срабатывании датчика движения;
- контроль состояния теплицы;
- наблюдение за 3D-принтером;
- простая камера для робота;
- фотофиксация открытия двери;
- проверка уровня, положения или наличия объекта;
- отправка изображения на сервер;
- сохранение снимков на microSD.
Для таких задач модуль интересен тем, что не требует отдельного компьютера. ESP32 сам считывает камеру, подключается к Wi-Fi и может отправлять данные дальше.
Где лучше не использовать ESP32-CAM
Есть задачи, для которых ESP32-CAM подходит плохо. Если нужно стабильное круглосуточное видеонаблюдение, хорошее ночное изображение, запись архива, распознавание лиц, высокий FPS, надежная работа через интернет и удобное приложение, лучше использовать полноценную IP-камеру.
ESP32-CAM можно заставить показывать видеопоток, но это не делает его равным нормальной камере. Поток может задерживаться, качество зависит от освещения, Wi-Fi может проседать, а модуль чувствителен к питанию.
Неудачные сценарии:
- серьезная охранная камера;
- запись видеоархива 24/7;
- камера для темного помещения без подсветки;
- поток высокого качества;
- сложная видеоаналитика на самом модуле;
- объект, где отказ камеры недопустим.
ESP32-CAM лучше рассматривать как умный глаз для проекта, а не как замену профессиональной системе видеонаблюдения.
Камера OV2640 и качество изображения
На популярных платах ESP32-CAM часто используется камера OV2640. Она умеет делать снимки с разным разрешением и передавать изображение в формате JPEG. Для простого мониторинга этого достаточно.
Качество сильно зависит от освещения. При хорошем дневном свете картинка может быть вполне приемлемой. В полумраке появляются шумы, смазывание, неправильные цвета и потеря деталей. Если объект движется, изображение может стать еще хуже.
На практике важнее не максимальное разрешение, а стабильность. Иногда лучше выбрать меньшее разрешение, но получить более быстрый отклик и меньше проблем с памятью.
Если камера нужна для контроля состояния, например "дверь закрыта или открыта", "растения на месте", "принтер печатает", максимальное качество обычно не требуется.
Wi-Fi: главный плюс и частый источник проблем
Wi-Fi делает ESP32-CAM удобным: можно открыть веб-страницу, получить снимок, отправить фото на сервер или встроить модуль в домашнюю автоматизацию. Но именно Wi-Fi часто показывает слабые места проекта.
Если сигнал слабый, поток тормозит, снимки отправляются долго, соединение обрывается. Если питание неустойчивое, модуль может перезагружаться именно в момент передачи данных. Если точка доступа далеко, камера становится непредсказуемой.
Для стабильной работы важно поставить модуль там, где есть нормальный сигнал. Иногда помогает внешняя антенна, если плата поддерживает ее подключение. Но антенна не исправит плохое питание и перегруженную сеть.
Хорошая идея - не держать постоянный поток без необходимости. Для многих проектов достаточно делать снимок по событию или по запросу.
MicroSD: локальное хранилище без сервера
Слот microSD позволяет сохранять снимки прямо на модуле. Это удобно, если Wi-Fi временно пропадает или если не хочется сразу поднимать сервер.
Например, камера может делать фото при срабатывании датчика движения и сохранять его на карту памяти. Позже файлы можно забрать вручную или отправить по сети, когда соединение появится.
Но microSD тоже требует аккуратности. Карта памяти потребляет ток, может создавать дополнительные просадки питания и не любит внезапное отключение во время записи. Если питание нестабильное, файлы могут повреждаться.
Для простых снимков microSD полезна. Для серьезного видеоархива - нет. ESP32-CAM не лучший вариант для постоянной записи большого потока данных.
Питание: слабое место многих сборок
ESP32-CAM часто ведет себя странно из-за питания. На столе модуль может запускаться, но при включении камеры, Wi-Fi или записи на microSD перезагружаться. Иногда кажется, что проблема в прошивке, хотя причина в слабом источнике питания или тонких проводах.
Модулю нужен стабильный источник 5 В с запасом по току. Питание от слабого USB-UART адаптера часто вызывает проблемы. Особенно если одновременно работает Wi-Fi и камера.
Симптомы плохого питания:
- модуль не загружается;
- камера не инициализируется;
- Wi-Fi подключается через раз;
- поток обрывается;
- снимки повреждаются;
- плата перезагружается при отправке фото;
- microSD работает нестабильно.
Прошивка через USB-UART
У многих плат ESP32-CAM нет встроенного USB-разъема для прошивки. Поэтому нужен USB-UART адаптер. Он подключается к TX, RX, GND и питанию. Для входа в режим прошивки обычно GPIO0 соединяют с GND перед перезагрузкой.
После прошивки GPIO0 нужно отключить от GND и перезагрузить плату в обычном режиме.
Здесь часто ошибаются в трех местах. Во-первых, путают TX и RX. Во-вторых, пытаются питать плату от слабого адаптера. В-третьих, забывают убрать GPIO0 с земли после загрузки прошивки.
Если прошивка не загружается, сначала стоит проверить не код, а подключение, питание, общий GND, режим GPIO0 и выбранную плату в Arduino IDE.
Пример камеры
Для первого запуска лучше использовать готовый пример CameraWebServer из Arduino IDE. Он уже содержит настройку камеры, Wi-Fi и веб-интерфейс. Это быстрее, чем писать все с нуля.
Общая логика выглядит так:
#include "esp_camera.h"
#include <WiFi.h>
const char* ssid = "YOUR_WIFI";
const char* password = "YOUR_PASSWORD";
void setup() {
Serial.begin(115200);
// Camera configuration depends on board model.
// For many ESP32-CAM boards use AI Thinker settings.
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println();
Serial.println(WiFi.localIP());
}
void loop() {
}
Для реального запуска нужно использовать полный пример с правильной конфигурацией пинов камеры. У разных плат пины могут отличаться, поэтому важно выбрать подходящую модель платы.
Сценарий: фото по событию
Один из самых практичных вариантов - не транслировать видео постоянно, а делать фото по событию. Например, дверь открылась, сработал PIR-датчик, нажали кнопку, изменился уровень воды или контроллер получил команду по Wi-Fi.
В этом режиме ESP32-CAM тратит меньше ресурсов и лучше подходит для автономных проектов. Камера просыпается, делает снимок, сохраняет его на microSD или отправляет на сервер, затем возвращается в ожидание.
Такой подход хорошо подходит для:
- фотофиксации доступа;
- контроля доставки или открытия бокса;
- наблюдения за теплицей;
- проверки состояния оборудования;
- снимка после тревоги;
- периодического фото раз в несколько минут.
Иногда один хороший снимок полезнее, чем нестабильный видеопоток.

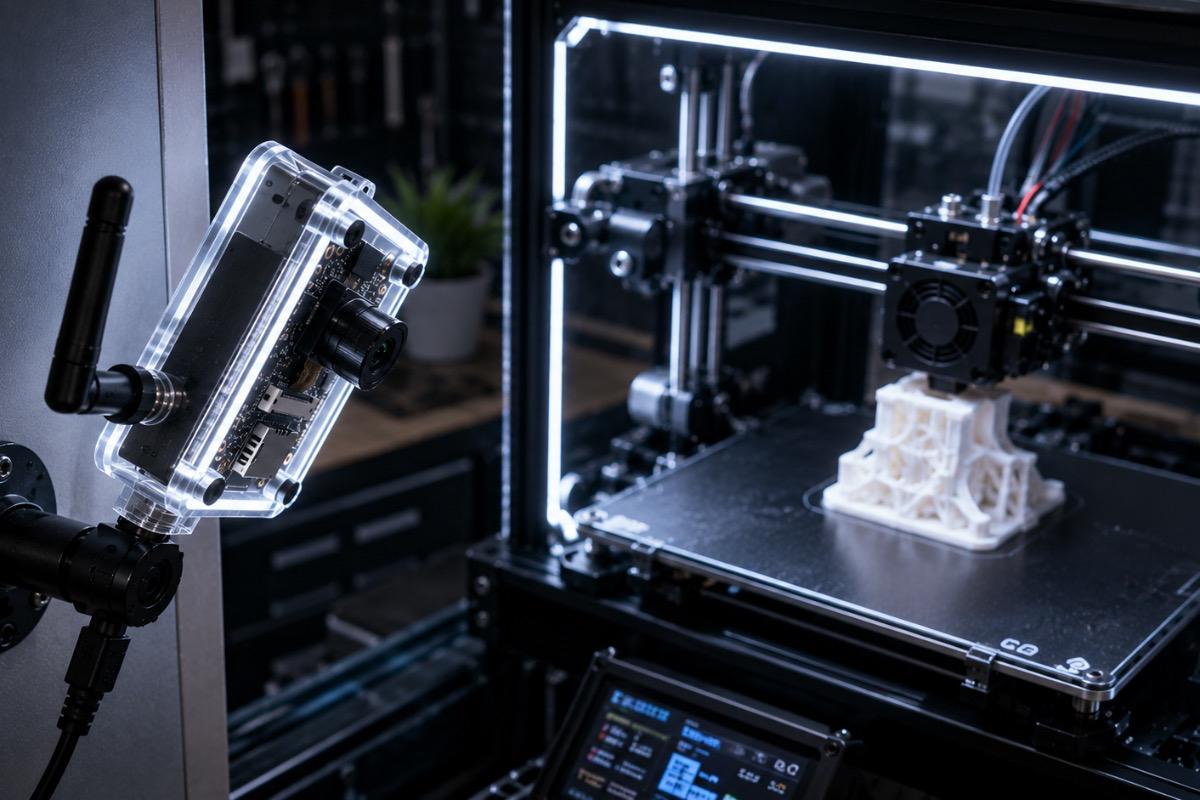

Сценарий: наблюдение за 3D-принтером
ESP32-CAM часто ставят рядом с 3D-принтером. Задача простая: посмотреть, идет ли печать, не отлипла ли деталь, не образовался ли клубок пластика и не пора ли остановить процесс.
Для такого применения не обязательно иметь идеальное качество. Важнее правильный угол, стабильное питание, хорошее освещение и нормальный Wi-Fi.
Лучше не ставить модуль слишком близко к нагревателю или движущимся частям. Камера должна видеть стол и деталь, но не мешать механике принтера. Если освещения мало, лучше добавить отдельную подсветку, чем пытаться вытянуть картинку настройками.
Корпус, нагрев и установка
ESP32-CAM не стоит оставлять открытым в пыльном, влажном или механически опасном месте. Камера, контакты, слот microSD и антенная зона нуждаются в защите.
Но закрытый корпус может ухудшить охлаждение и Wi-Fi. Если корпус металлический, сигнал станет хуже. Если корпус маленький и без вентиляции, модуль может греться. Если стекло перед камерой грязное или бликует, качество изображения падает.
Хороший корпус для ESP32-CAM должен решать сразу несколько задач: защищать плату, не закрывать антенну, не перегревать модуль, не давать бликов перед объективом и позволять обслуживать microSD или кнопку сброса.
Для улицы дополнительно нужна защита от влаги, конденсата и прямого солнца.
Что обычно идет не так
ESP32-CAM может показаться капризным модулем, но большинство проблем повторяются.
| Симптом | Возможная причина |
|---|---|
| Камера не запускается | Неверная модель платы, плохое питание, неправильные пины |
| Плата перезагружается | Слабый источник 5 В или тонкие провода |
| Не прошивается | GPIO0 не подключен к GND, перепутаны TX/RX, нет общего GND |
| Wi-Fi отваливается | Слабый сигнал, плохое питание, неудачный корпус |
| Фото темное или шумное | Мало света, неправильный угол, грязный объектив |
| microSD работает нестабильно | Просадки питания или плохая карта |
| Поток тормозит | Слабый Wi-Fi, высокое разрешение, нехватка ресурсов |
Какой проект собрать первым
Для первого знакомства с ESP32-CAM лучше не начинать со сложной системы видеонаблюдения. Самый удачный старт - запустить веб-камеру по примеру CameraWebServer, проверить качество изображения, затем сделать снимок по кнопке или по команде.
После этого можно добавить сохранение на microSD, датчик движения, отправку фото на сервер или интеграцию с домашней автоматикой.
Хорошая первая цель: модуль делает снимок по событию и сохраняет его или отправляет по Wi-Fi. Такой проект быстро показывает реальные возможности ESP32-CAM и сразу выявляет слабые места: питание, свет, Wi-Fi и корпус.
Если эти четыре вещи сделаны нормально, модуль становится полезным инструментом, а не просто платой, которая иногда показывает картинку.
