Электротовары

Электротовары используются для подключения техники, распределения электропитания, управления освещением и организации удобной электрической инфраструктуры в доме, офисе, мастерской и коммерческих помещениях.

При выборе важно учитывать не только внешний вид или количество разъёмов. Основные параметры – рабочее напряжение, допустимый ток и мощность нагрузки, наличие заземления, способ монтажа и условия эксплуатации.

Неправильно подобранная розетка, соединение или проводник может нагреваться даже при исправном электроприборе, поэтому электрическую систему необходимо рассматривать как единое целое – от кабеля и защитной автоматики до конечной точки подключения.

Что означает номинальный ток

На розетках, выключателях и других электрических устройствах обычно указывается максимальный рабочий ток.

Например, обозначение 16 А показывает номинальный ток, на который рассчитано изделие при предусмотренных производителем условиях эксплуатации.

При напряжении около 230 В это соответствует нагрузке порядка нескольких киловатт, однако на практике необходимо учитывать не только номинал самой розетки.

Ограничением может стать:

• сечение кабеля;
• автоматический выключатель;
• качество соединений;
• удлинитель;
• вилка;
• переходник;
• способ монтажа;
• продолжительность нагрузки.

Мощность и ток нагрузки

Электроприборы могут иметь одинаковое напряжение питания, но значительно отличаться по потребляемой мощности.

Небольшое зарядное устройство и электрический обогреватель подключаются к одной сети 230 В, однако создают совершенно разную нагрузку на проводку и контакты.

Чем выше мощность подключённого оборудования, тем важнее качество контактов и правильный расчёт проводки.

Почему нагревается розетка

Нагрев не всегда означает, что мощность подключённого прибора слишком велика.

Причиной может быть повышенное переходное сопротивление в месте соединения.

Оно появляется из-за:

• ослабленного контакта;
• повреждения контактных элементов;
• неправильного монтажа;
• окисления;
• плохого соединения проводника;
• несовместимой или повреждённой вилки.

При большом токе даже относительно небольшое сопротивление контакта приводит к выделению тепла.

Заземление

Защитное заземление является важной частью электробезопасности для оборудования, конструкция которого предусматривает подключение защитного проводника.

В розетках с заземлением используются отдельные контакты для PE-проводника.

Важно понимать, что наличие соответствующих металлических контактов на самой розетке ещё не означает, что заземление действительно присутствует в электропроводке.

Для его работы необходим правильно подключённый защитный проводник и соответствующая схема электроустановки.

Можно ли заменить заземление нулём

Нет, защитный PE-проводник и рабочий нейтральный проводник выполняют разные функции.

Самостоятельное объединение контакта заземления розетки с рабочим нулём без понимания схемы электроснабжения может создать опасную ситуацию.

Различия проводников и способы их определения подробнее рассматриваются в материале фаза и ноль в электропроводке: обозначения, цвета и методы определения.

Сечение провода и нагрузка

Сечение проводника необходимо подбирать с учётом тока нагрузки, материала жил, способа прокладки и других условий.

Недостаточное сечение приводит к увеличению сопротивления линии, падению напряжения и дополнительному нагреву проводника.

При проектировании учитываются:

• предполагаемая нагрузка;
• длина линии;
• медные или алюминиевые жилы;
• количество одновременно нагруженных проводников;
• способ прокладки;
• температура;
• защитный автомат.

Поэтому универсального правила «такого кабеля хватит на любую розетку» нет.

Подробнее критерии разобраны в статье какое сечение провода выбрать.

Встроенная или накладная установка

Способ монтажа зависит от конструкции помещения и электропроводки.

Скрытый монтаж используется, когда кабель проходит внутри стены, а механизм устанавливается в монтажную коробку.

Накладной монтаж позволяет разместить устройство непосредственно на поверхности стены.

Накладные решения удобны:

• в мастерских;
• гаражах;
• технических помещениях;
• при открытой проводке;
• там, где штробление стены нежелательно.

Для таких задач можно использовать накладные розетки.

Розетки

Розетка является конечной точкой подключения электроприбора к стационарной сети.

При выборе необходимо учитывать:

• номинальный ток;
• наличие защитного контакта;
• способ монтажа;
• конструкцию механизма;
• количество постов;
• условия эксплуатации;
• совместимость с рамкой или монтажной системой.

Для замены существующей розетки дополнительно важно учитывать размеры посадочного места и схему подключения.

Одинарные и многопостовые решения

Одинарная розетка подходит для отдельной точки подключения.

Когда рядом используется несколько устройств, можно предусмотреть несколько механизмов в общей монтажной зоне.

Планировать количество точек лучше ещё до завершения отделки помещения.

Особенно это актуально возле:

• рабочего стола;
• телевизионной зоны;
• кухонной техники;
• прикроватных тумб;
• сетевого оборудования;
• рабочего места в мастерской.

Недостаток стационарных точек впоследствии часто компенсируется большим количеством тройников и удлинителей.

Розетки с USB

Розетки с USB позволяют заряжать совместимые устройства без отдельного сетевого адаптера.

В корпусе такой розетки находится встроенный источник питания, который преобразует сетевое напряжение в напряжение, необходимое для USB.

При выборе важно проверять:

• тип разъёма;
• выходное напряжение;
• максимальный ток;
• суммарную мощность;
• поддержку необходимых протоколов зарядки;
• распределение мощности между несколькими портами.

Выключатели

Выключатель разрывает или переключает электрическую цепь и используется прежде всего для управления освещением и другими предусмотренными нагрузками.

При выборе учитываются:

• допустимый ток;
• тип нагрузки;
• количество клавиш;
• схема управления;
• способ монтажа;
• совместимость с используемой серией рамок и механизмов.

Для обычной лампы и мощной индуктивной нагрузки требования к коммутационному аппарату могут отличаться.

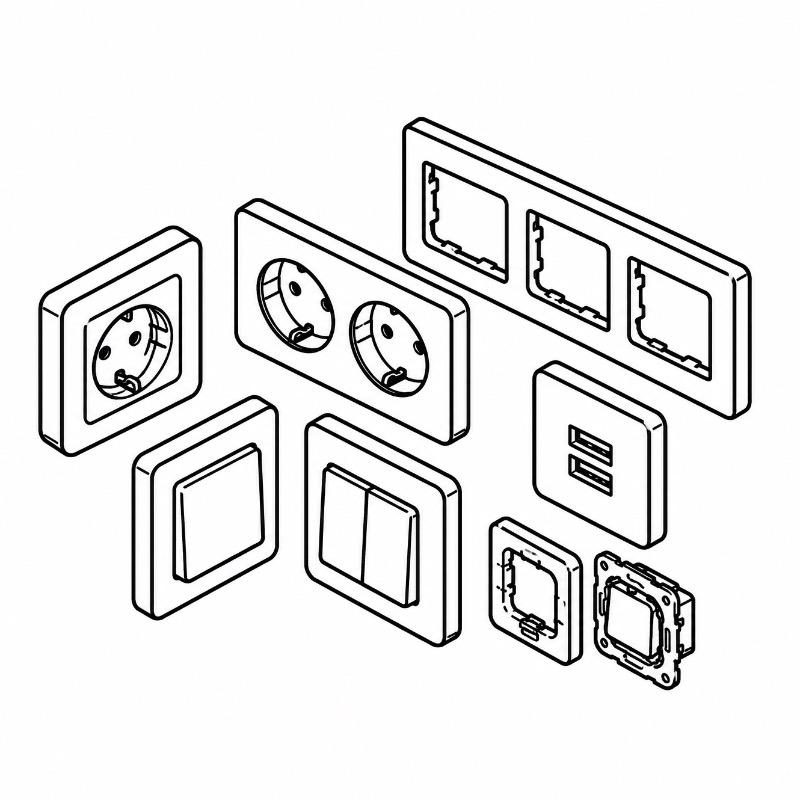

Рамки и единый дизайн

Модульные серии позволяют установить несколько механизмов в одном стиле.

Например, рядом могут располагаться:

• розетка;
• выключатель;
• USB-модуль;
• другой совместимый механизм.

Для этого используются соответствующие розетки, выключатели и рамки.

При покупке важно убедиться, что механизм и рамка относятся к совместимой системе – одинаковые внешние размеры ещё не гарантируют механическую совместимость изделий разных серий.

Удлинители и распределение нагрузки

Удлинитель позволяет временно увеличить расстояние до точки подключения или подключить несколько устройств.

Но он не увеличивает допустимую мощность электрической линии.

Общая нагрузка всех подключённых приборов проходит через:

• кабель удлинителя;
• вилку;
• розетку;
• внутренние контакты.

Например, подключение нескольких мощных нагревательных приборов к одному разветвителю может перегрузить его даже тогда, когда каждый прибор отдельно нормально работает от стационарной розетки.

Длина кабеля и падение напряжения

Любой проводник имеет электрическое сопротивление.

Чем длиннее кабель и меньше его сечение, тем больше может быть падение напряжения при высокой нагрузке.

Особенно это заметно при подключении мощного оборудования через длинные удлинители.

Последствия могут включать:

• снижение напряжения на нагрузке;
• нагрев кабеля;
• нестабильную работу оборудования;
• ухудшение запуска электродвигателей.

Поэтому для мощного электроинструмента и другого оборудования необходимо учитывать не только номинальный ток удлинителя, но и длину его кабеля.

Катушка удлинителя под нагрузкой

Если мощный потребитель подключён через кабель на катушке, провод может сильнее нагреваться из-за ухудшенного отвода тепла.

Максимально допустимая нагрузка в полностью размотанном и намотанном состоянии может различаться.

Необходимые условия эксплуатации должны быть указаны производителем конкретного удлинителя.

Скачки напряжения

Электрическая сеть не всегда сохраняет абсолютно постоянное напряжение.

Отклонения и кратковременные импульсы могут возникать при переключениях нагрузки, авариях сети и других процессах.

Особенно чувствительна к качеству питания электронная техника.

Способы защиты зависят от типа проблемы и оборудования. Подробно причины и возможные меры разобраны в статье скачки напряжения в сети: причины, чем опасны и как защитить технику.

Сетевой фильтр и обычный удлинитель – не одно и то же

Внешне устройства могут быть похожи, но их назначение различается.

Обычный многорозеточный удлинитель прежде всего увеличивает количество или удалённость точек подключения.

Сетевой фильтр может дополнительно содержать элементы защиты от определённых импульсных помех.

При этом возможности защиты зависят от конструкции конкретного изделия.

Освещение

Электротовары включают и решения, связанные с организацией локального освещения.

Для конкретной задачи важны:

• необходимая яркость;
• направление света;
• цветовая температура;
• питание;
• продолжительность работы;
• способ установки;
• условия эксплуатации.

Для переносного освещения также учитываются ёмкость аккумулятора и режимы работы.

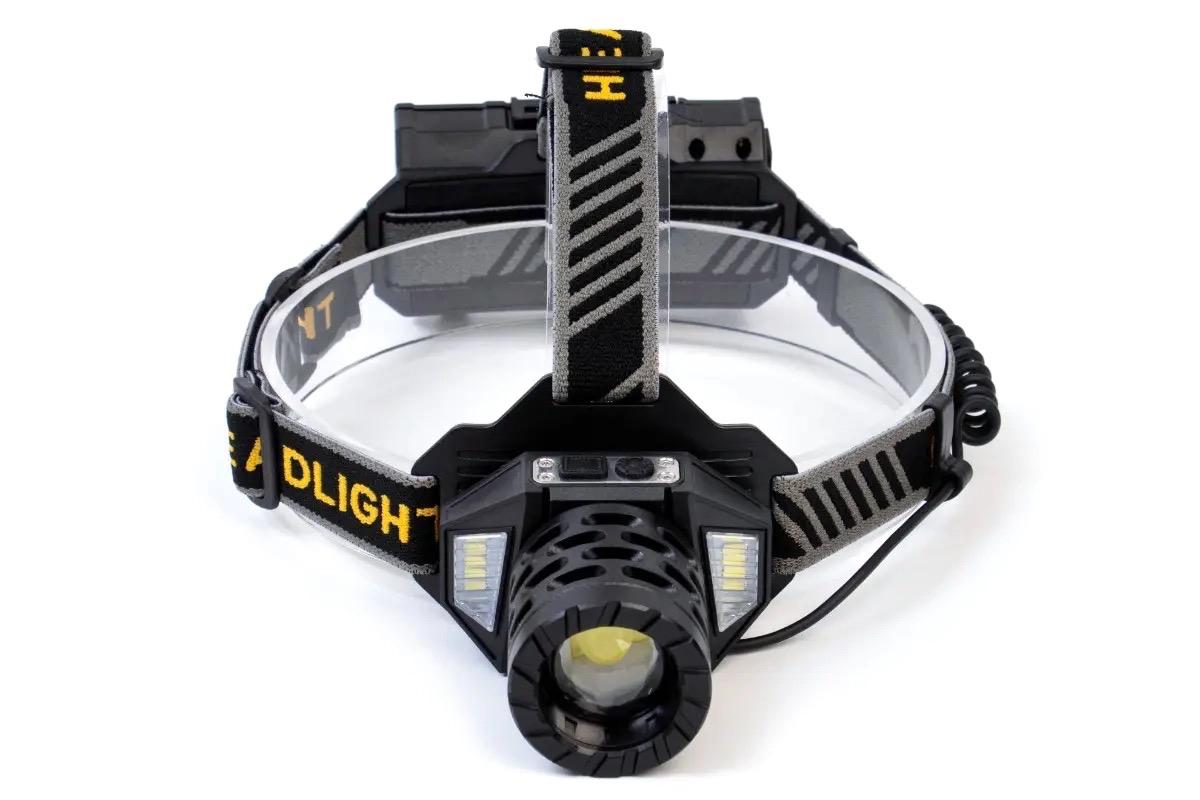

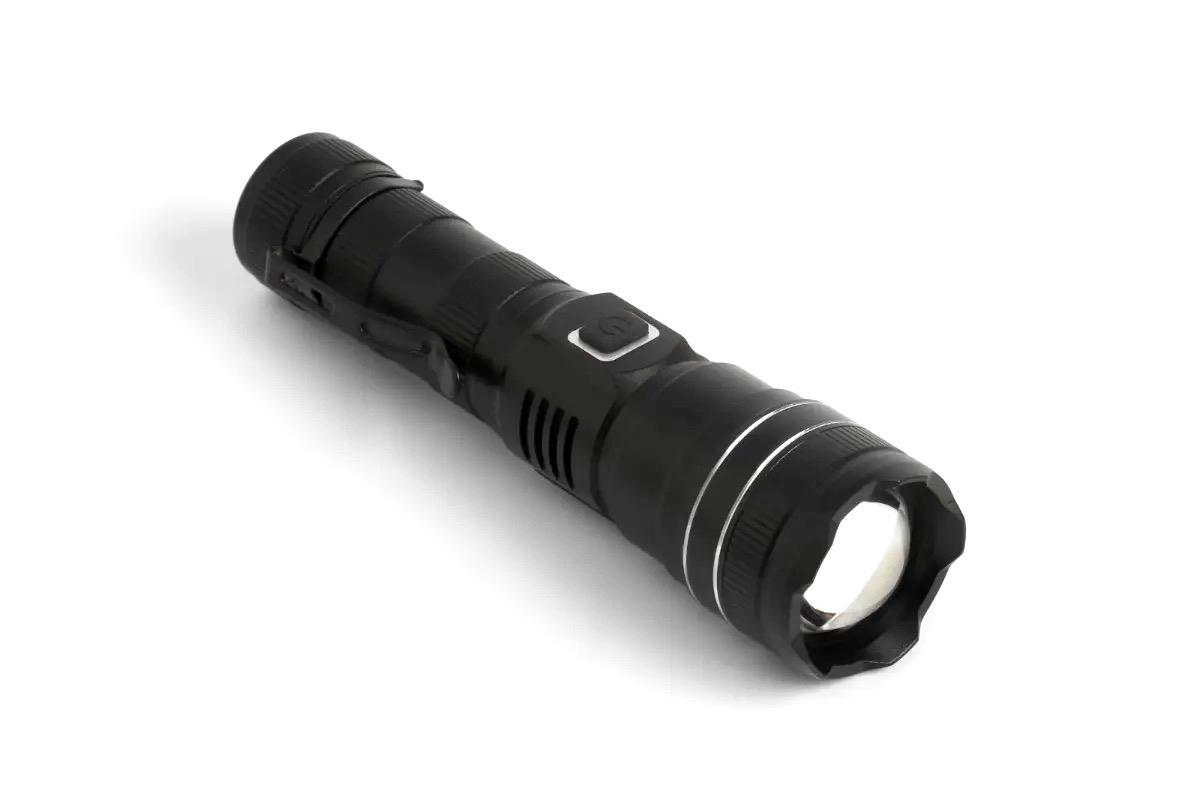

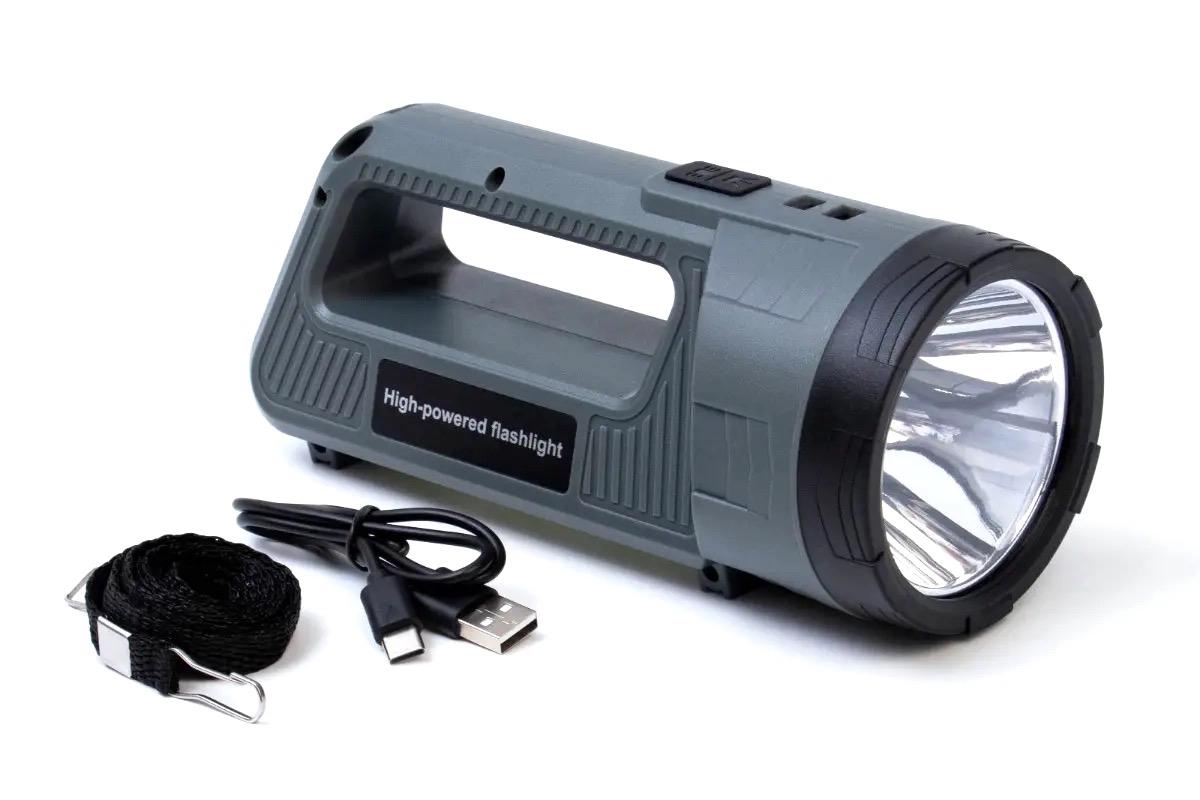

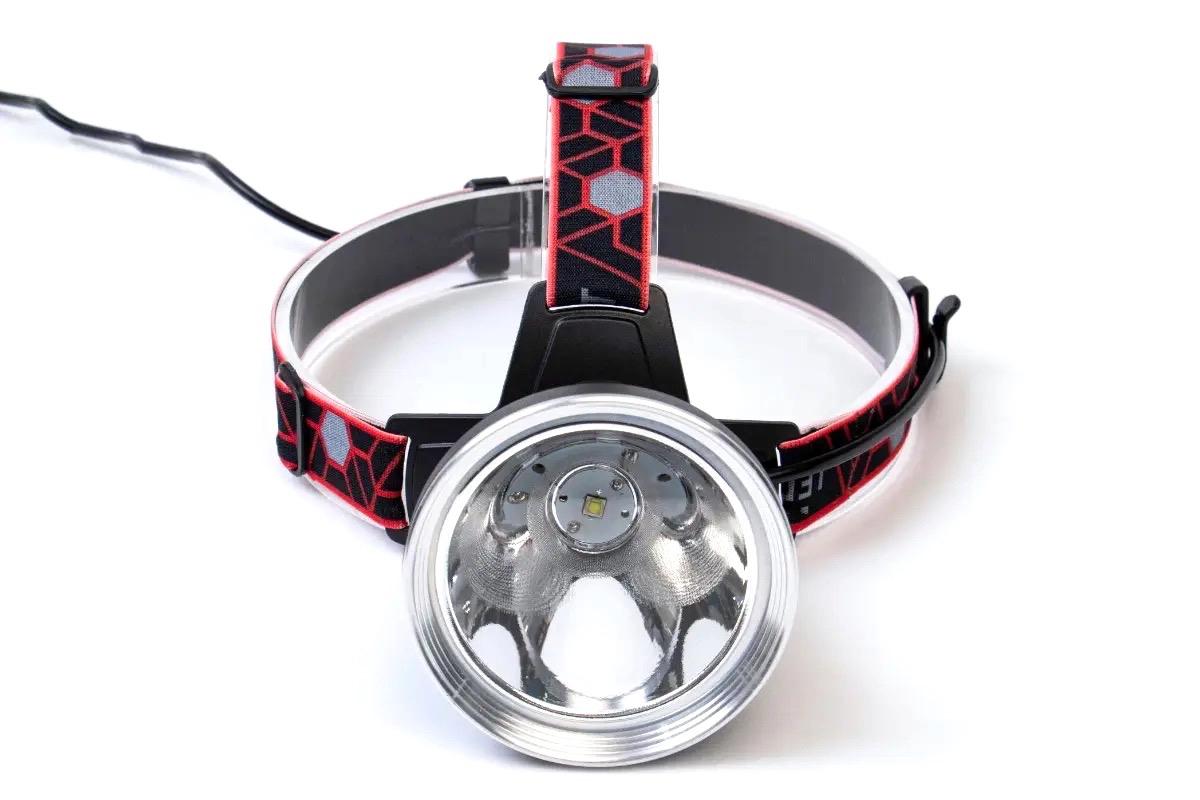

Фонари могут использоваться дома, в мастерской, при ремонте, монтаже и работе в местах без стационарного освещения.

Локальное освещение рабочего места

Для ремонта электроники, монтажа, работы с инструментом и другими точными операциями полезно отдельное освещение рабочей зоны.

Оно позволяет направить свет туда, где он действительно необходим, не увеличивая освещённость всего помещения.

Для шкафов, витрин и локальных зон также может применяться автоматическое включение света. Один из практических вариантов рассмотрен в статье свет в шкафу или витрине: датчик двери, светодиодная лента и задержка выключения.

Влага и пыль

Оборудование для обычной жилой комнаты и устройство для улицы, ванной, гаража или производственного помещения может требовать разной степени защиты корпуса.

Для таких условий учитываются:

• защита от твёрдых частиц;
• защита от воды;
• температура эксплуатации;
• конструкция корпуса;
• способ ввода кабеля.

Степень IP необходимо выбирать под реальные условия установки.

Что учитывать при установке розеток

Количество и расположение розеток желательно определять с учётом будущей расстановки техники.

Нужно заранее понять:

• где будет стоять стационарное оборудование;
• где потребуются зарядные устройства;
• сколько устройств используется одновременно;
• какие потребители имеют высокую мощность;
• потребуется ли отдельная линия;
• где нужны точки с USB;
• где необходимо защитное заземление.

Такой подход уменьшает зависимость от удлинителей после завершения ремонта.

Электрическая нагрузка – это вся цепь

Один из главных принципов при выборе электротоваров – учитывать не отдельное устройство, а весь путь тока.

Слабое место в любой части этой цепи может ограничить безопасную нагрузку всей системы.

Что проверить перед покупкой

Для большинства электротоваров полезно проверить:

• номинальное напряжение;
• номинальный ток;
• допустимую мощность;
• способ установки;
• наличие заземления;
• материал и конструкцию контактов;
• совместимость с другими элементами;
• условия эксплуатации;
• наличие необходимых защитных функций.

Для устройств со встроенной электроникой – например USB-розеток – дополнительно проверяются выходные параметры и поддерживаемые режимы зарядки.

Электробезопасность

Работа с сетевым напряжением требует правильного монтажа и понимания схемы электропроводки.

Особое внимание необходимо уделять состоянию соединений, защитному проводнику и соответствию нагрузки возможностям линии.

Как подобрать электротовары

Начинать стоит с задачи: что необходимо подключить, какую нагрузку будет потреблять оборудование, где оно устанавливается и в каких условиях будет работать.

Для стационарной точки питания важны номинал, качество контактов и соответствие проводке. Для мощного потребителя – нагрузочная способность всей линии. Для USB-розетки – ещё и характеристики встроенного источника питания. Для оборудования в сложных условиях – исполнение корпуса и защита от окружающей среды.

Если задача начинается с организации самой точки подключения, можно перейти в раздел розетки. При расчёте новой линии полезно отдельно изучить материал о выборе сечения провода, а при проблемах с качеством электросети – статью о скачках напряжения и защите техники.
