Платы разработки ESP32-H2

ESP32-H2 заметно отличается от большинства микроконтроллеров семейства ESP32. Здесь нет встроенного Wi-Fi – контроллер изначально рассчитан на Bluetooth Low Energy и сети IEEE 802.15.4, на базе которых работают Zigbee и Thread.

Такой подход делает ESP32-H2 подходящей платформой для автономных датчиков, кнопок, выключателей, исполнительных модулей и других устройств, которым не требуется прямое подключение к Wi-Fi, но важны низкое энергопотребление и работа в распределённой беспроводной сети.

Другие поколения микроконтроллеров Espressif представлены в общей категории плат разработки ESP32.

Главное отличие ESP32-H2 – отсутствие Wi-Fi

Для ESP32-H2 отсутствие Wi-Fi не является ограничением или упрощением конструкции. Серия ориентирована на другой класс устройств.

Вместо подключения каждого датчика или исполнительного модуля непосредственно к Wi-Fi такие устройства могут объединяться в Zigbee- или Thread-сеть и взаимодействовать через координатор, пограничный маршрутизатор или другой центральный узел.

Это особенно удобно в системах, состоящих из большого количества небольших устройств:

• датчиков температуры и влажности;
• датчиков открытия дверей и окон;
• датчиков движения;
• беспроводных кнопок;
• выключателей;
• регуляторов освещения;
• релейных модулей;
• устройств контроля доступа;
• счётчиков и приборов мониторинга.

Zigbee, Thread и Matter

ESP32-H2 поддерживает радиоинтерфейс IEEE 802.15.4, который используется протоколами Zigbee и Thread.

Zigbee широко применяется в системах умного дома, датчиках и исполнительных устройствах, где важны mesh-топология и невысокое энергопотребление.

Thread также строит энергоэффективную mesh-сеть, но использует IP-адресацию и является одной из технологий, применяемых в экосистеме Matter.

Таким образом, одна плата ESP32-H2 может стать основой датчика или исполнительного устройства для современной системы умного дома без отдельного Zigbee- или Thread-модуля.

Где ESP32-H2 интереснее обычного ESP32

Классический ESP32 удобен там, где устройству требуется прямое подключение к Wi-Fi. ESP32-H2 лучше подходит для другой архитектуры – когда множество небольших узлов работают внутри локальной беспроводной сети.

Например, вместо десятков Wi-Fi-датчиков можно построить сеть из устройств ESP32-H2, которые обмениваются данными через Zigbee или Thread, а выход в локальную сеть и интернет выполняет отдельный шлюз.

Такой вариант особенно интересен для:

• умного дома;
• автоматизации зданий;
• беспроводных систем мониторинга;
• автономных датчиков;
• систем безопасности;
• распределённого управления освещением;
• устройств с батарейным питанием.

ESP32-H2 или ESP32-C6

ESP32-H2 и ESP32-C6 во многом пересекаются по поддержке Bluetooth LE и IEEE 802.15.4, но предназначены для немного разных сценариев.

ESP32-C6 дополнительно имеет Wi-Fi 6, поэтому может одновременно взаимодействовать с Wi-Fi-сетью, Bluetooth LE и устройствами Zigbee или Thread.

У ESP32-H2 Wi-Fi отсутствует. За счёт этого серия хорошо подходит для конечных энергоэффективных узлов, которым прямое сетевое подключение не требуется.

Подробно различия двух платформ можно посмотреть в сравнении ESP32-C6 и ESP32-H2.

Если проекту требуется Wi-Fi вместе с Zigbee или Thread, стоит также посмотреть платы разработки ESP32-C6.

Модули ESP32-H2-MINI-1 и ESP32-H2-MINI-1U

Помимо готовых отладочных плат ESP32-H2 используется в компактных модулях ESP32-H2-MINI-1 и ESP32-H2-MINI-1U.

Основное практическое различие связано с антенной. ESP32-H2-MINI-1 рассчитан на использование встроенной антенны, тогда как версия MINI-1U предназначена для подключения внешней антенны.

Внешняя антенна может быть полезна, если электронный модуль расположен:

• внутри металлического или экранирующего корпуса;
• далеко от основной точки связи;
• в месте с неблагоприятным расположением встроенной антенны;
• внутри промышленного оборудования;
• в корпусе сложной формы.

Для компактных пластиковых устройств обычно проще использовать вариант со встроенной антенной.

Автономная работа и энергопотребление

Одна из характерных областей применения ESP32-H2 – устройства, которые должны длительное время работать от батареи или аккумулятора.

Это могут быть датчики, кнопки, дверные контакты и другие устройства, большую часть времени находящиеся в режиме ожидания и просыпающиеся только для измерения параметров или передачи события.

Реальное время автономной работы зависит не только от микроконтроллера. На него также влияют схема питания, стабилизатор, подключённые датчики, светодиоды, частота передачи данных, качество радиосвязи и настройки энергосберегающих режимов.

Поэтому небольшая плата разработки удобна для прототипирования, но для максимально экономичного готового устройства обычно приходится учитывать энергопотребление всей схемы.

Периферия ESP32-H2

Несмотря на ориентацию на беспроводные IoT-устройства, ESP32-H2 остаётся полноценным микроконтроллером и позволяет напрямую подключать внешнюю электронику.

В зависимости от используемой платы доступны GPIO, ADC, SPI, I2C, UART, I2S, RMT, LED PWM и другие аппаратные блоки.

К контроллеру можно подключать датчики температуры, влажности, движения и освещённости, кнопки, светодиоды, реле, дисплеи и различные исполнительные механизмы.

Общие принципы подключения такой периферии разобраны в материале почему ESP32 работает на 3,3 В и как согласовать его с 5-вольтовыми модулями.

Что учитывать при выборе платы ESP32-H2

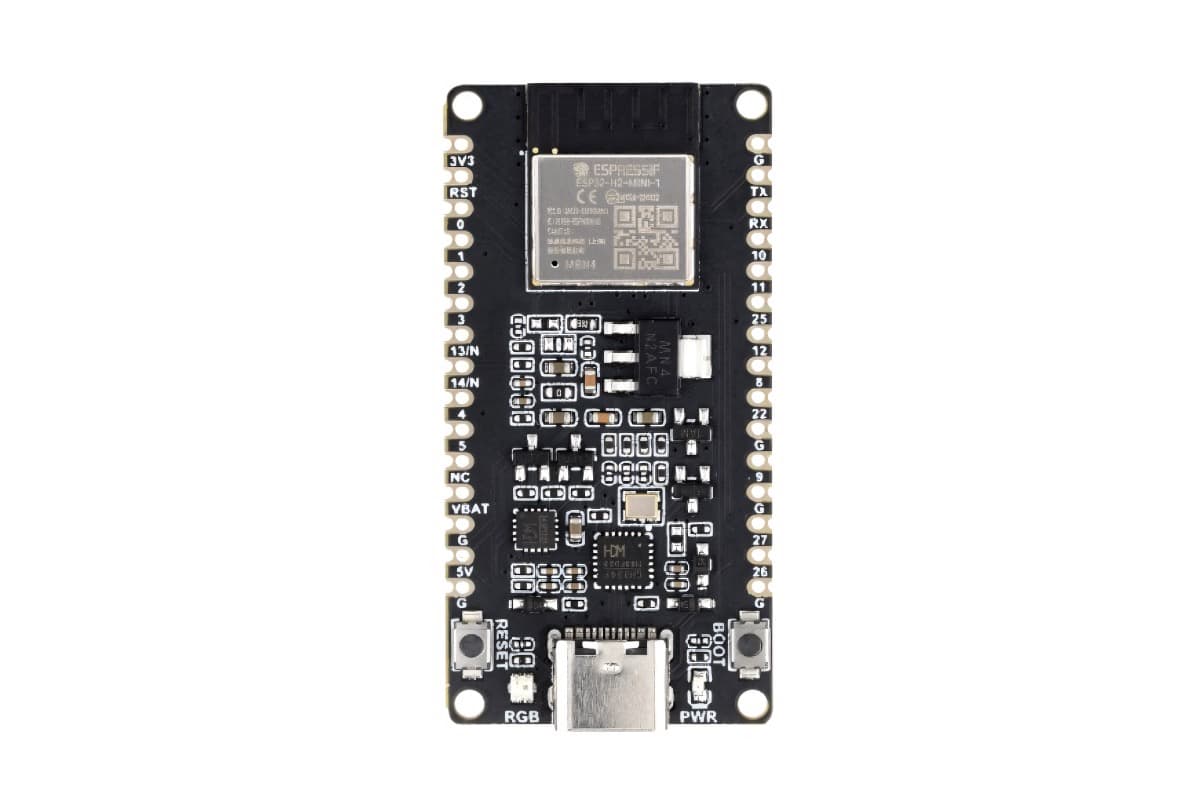

Для экспериментов с Zigbee, Thread и Matter удобнее готовая плата разработки с USB Type-C, кнопками BOOT и RESET и выведенными контактами.

При выборе платы стоит обратить внимание на:

• установленный модуль ESP32-H2;
• объём Flash-памяти;
• количество доступных GPIO;
• тип антенны;
• размеры платы;
• способ питания;
• наличие USB;
• расположение и шаг контактов.

Если ESP32-H2 планируется использовать как основу собственного устройства, после прототипирования на DevKit можно перейти к модулю ESP32-H2-MINI-1 или MINI-1U и разработать собственную печатную плату под конкретную задачу.
