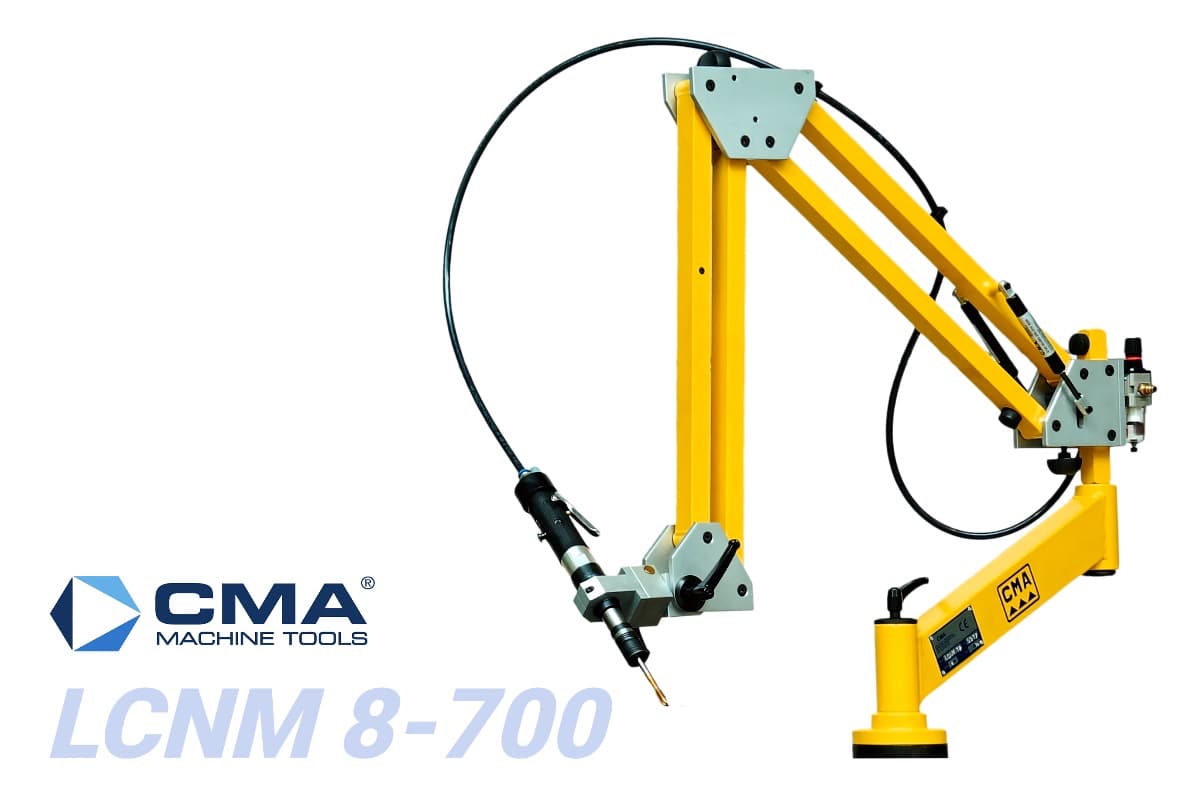

Пневматический резьбонарезной станок CMA LCNM 8-700

Назначение

Пневматическая модель CMA LCNM 8-700 предназначена для нарезания внутренней резьбы M2-M8 в металлических деталях. Многопозиционная рабочая головка позволяет устанавливать инструмент под различными углами, поэтому станок подходит для обработки отверстий, расположенных не только в одной плоскости.

Рабочая система

Пневматический привод обеспечивает частоту вращения 700 об/мин и максимальный крутящий момент 10 Н·м. Головка закреплена на параллельном манипуляторе радиусом 1800 мм. Такая конструкция позволяет вручную перемещать инструмент по рабочей зоне и подводить его к нужному отверстию.

Манипулятор выполнен с шарикоподшипниковыми соединениями, обеспечивающими плавность движения. Для установки станка на рабочую поверхность предусмотрен монтажный фланец.

Технические параметры

Подготовка сжатого воздуха

Станок комплектуется блоком SMC, который регулирует давление, отделяет влагу и подаёт смазку к пневматическому двигателю. Все элементы подготовки воздуха объединены в одну систему и входят в стандартное исполнение модели.

Стандартное оснащение

• пневматический двигатель LC;
• параллельный манипулятор радиусом 1800 мм;
• многопозиционная рабочая головка;
• блок подготовки воздуха SMC;
• регулятор давления;
• влагоотделитель;
• система подачи смазки к двигателю;
• быстросменный инструментальный интерфейс;
• монтажный фланец для установки на стол.

Дополнительное оснащение

Для расширения рабочего места можно использовать чугунный стол размером 800 × 600 мм, боковой стол и комплект колёс. Также доступны система микросмазывания и дополнительный монтажный фланец.

Резьбонарезные патроны с предохранительной муфтой подбираются отдельно под размер метчика и исполнение его хвостовика по DIN 371 или DIN 376.
