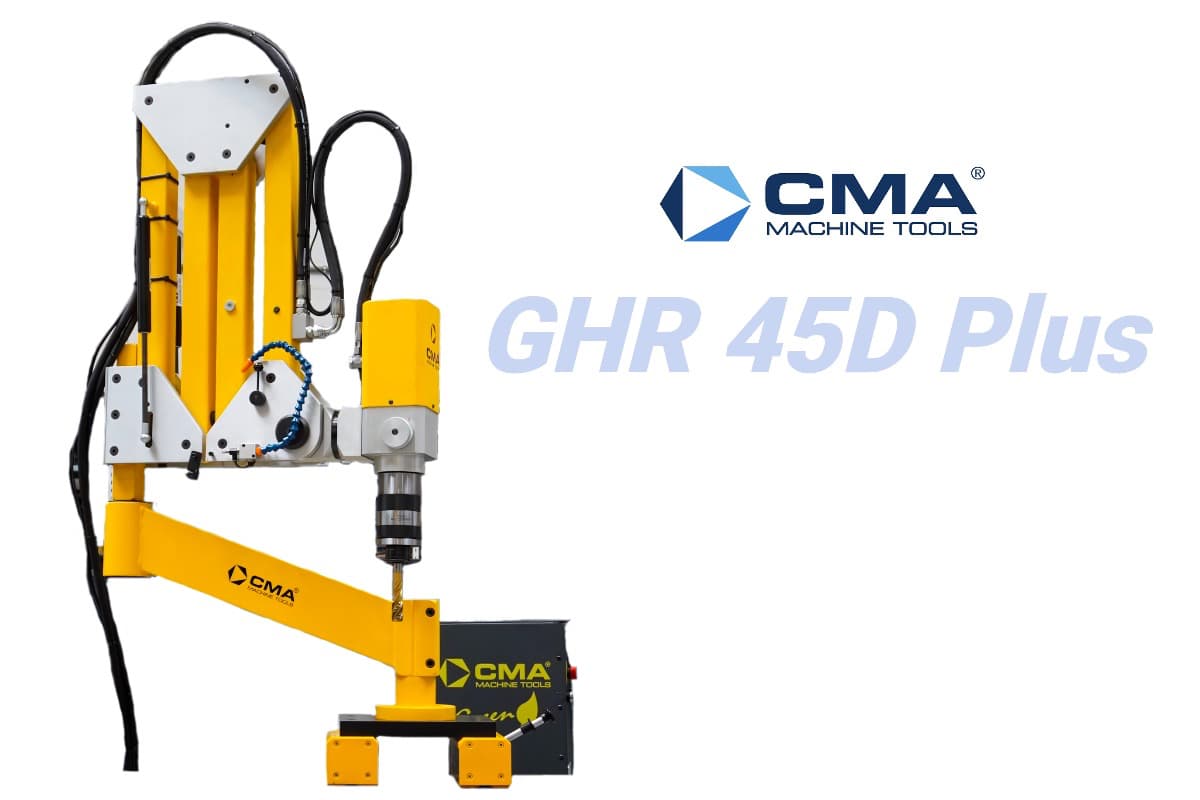

Гидравлический резьбонарезной станок CMA GHR 45D Plus

Обработка массивных деталей

CMA GHR 45D Plus предназначен для нарезания внутренней резьбы M4-M45 на крупных заготовках и металлоконструкциях. Передвижная гидростанция позволяет разместить привод возле рабочей зоны, не перемещая деталь на отдельный станочный стол.

Параллельный манипулятор охватывает зону радиусом 2200 мм и подводит гидравлическую головку к подготовленным отверстиям.

Момент до 440 Н·м

Силовой режим развивает 440 Н·м при максимальной скорости 105 об/мин. Он рассчитан на работу с крупными метчиками и повышенной нагрузкой.

При обработке резьбы меньшего диаметра используется режим до 475 об/мин с крутящим моментом 95 Н·м.

Крепление рядом с заготовкой

Для моделей 45 и 60 производитель предлагает магнитную плиту 2B. Она предназначена для фиксации параллельного манипулятора на массивной металлической поверхности возле места обработки.

Магнитная плита относится к дополнительному оборудованию. Передвижная гидростанция и манипулятор входят в базовое исполнение станка.

Цифровая система

Частота вращения отображается на цифровом индикаторе. Глубина обработки задаётся оператором, после чего автоматический цикл выполняет рабочий ход и включает обратное вращение.

Скорость нарезания и скорость вывода метчика регулируются независимо при помощи частотного преобразователя. Для ручных операций направление вращения выбирается кнопками.

Быстросменная оснастка

Интерфейс Gr. 3 / Ø 48 мм рассчитан на резьбонарезные патроны для диапазона до M45. Для установки держателей Gr. 1 и Gr. 2 используются переходные кольца 3/1 и 3/2.

Патроны с предохранительной муфтой выбираются под размер резьбы и хвостовик метчика. В головку встроена система микросмазывания инструмента.

Стандартное исполнение

• передвижная гидростанция 400 В, 3 фазы;
• параллельный манипулятор радиусом 2200 мм;
• гидравлическая рабочая головка;
• два режима скорости и крутящего момента;
• частотный преобразователь;
• цифровая индикация скорости;
• цифровое управление глубиной;
• ручной и автоматический режимы;
• автоматический реверс;
• система микросмазывания;
• быстросменный интерфейс Gr. 3 / Ø 48 мм.

Дополнительная комплектация

Для фиксации манипулятора доступна магнитная плита 2B. Резьбонарезные патроны, переходные кольца и другая инструментальная оснастка подбираются под требуемый диапазон резьбы.
