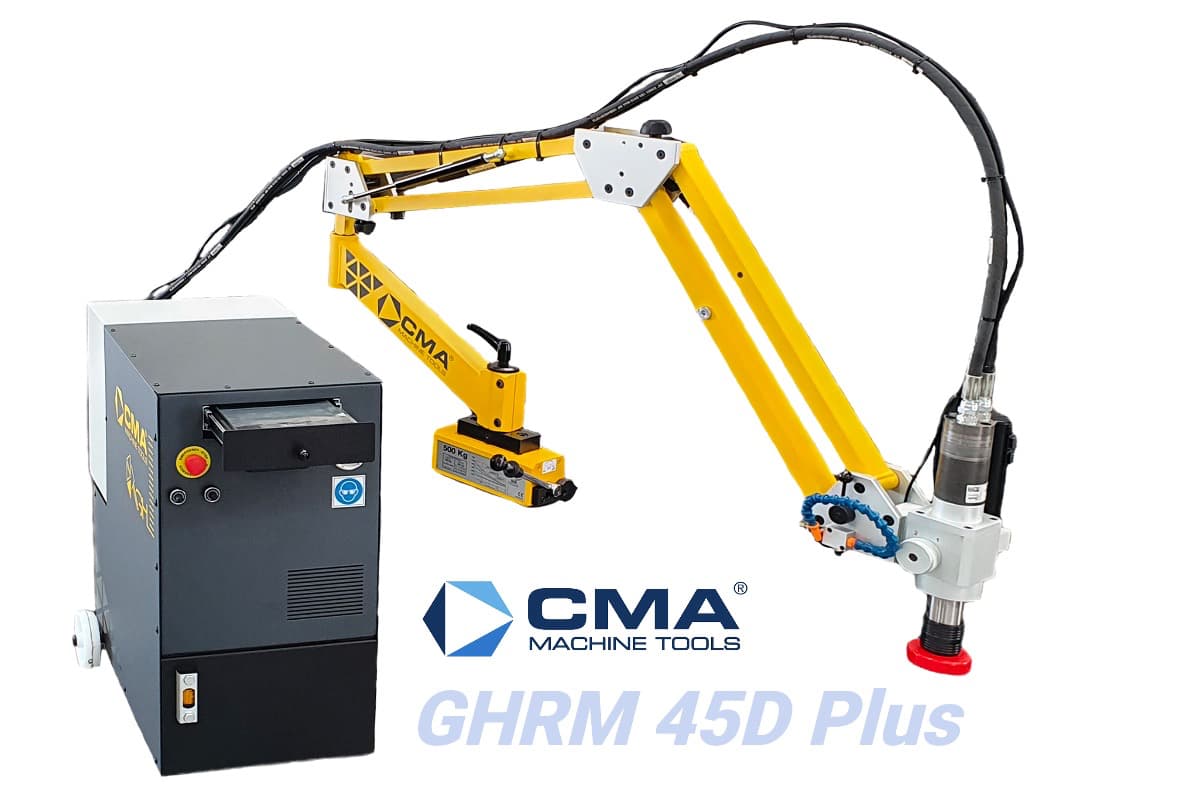

Гидравлический резьбонарезной станок CMA GHRM 45D Plus

Мобильная обработка под углом

CMA GHRM 45D Plus предназначен для выполнения резьбы M4-M45 непосредственно на крупногабаритных деталях. Передвижная гидростанция доставляет привод к месту работы, а многопозиционная головка позволяет направить метчик в соответствии с ориентацией отверстия.

Станок подходит для конструкций, на которых резьбу необходимо нарезать на нескольких плоскостях без повторного перемещения и закрепления тяжёлой заготовки.

Рабочая зона 2200 мм

Параллельный манипулятор обеспечивает радиус действия 2200 мм. Головка перемещается на шарикоподшипниковых соединениях и позиционируется над выбранной точкой обработки.

После подвода к отверстию многопозиционный механизм изменяет угол инструмента. Для временного закрепления манипулятора на металлической поверхности может применяться магнитная плита 2B.

Параметры гидропривода

Силовой режим используется при повышенной нагрузке, а скоростной позволяет увеличить производительность при работе с меньшими диаметрами. Прямой и обратный ход настраиваются отдельно через частотный преобразователь.

Автоматическое завершение цикла

Оператор задаёт глубину обработки цифровым способом. После достижения установленного значения привод включает реверс и выводит метчик из отверстия.

В ручном режиме направление задаётся кнопками. Цифровой индикатор используется для контроля установленной частоты вращения.

Оснастка для диапазона M4-M45

Быстросменный интерфейс Gr. 3 / Ø 48 мм рассчитан на патроны для крупной резьбы. Через переходные кольца 3/1 и 3/2 можно устанавливать держатели меньших типоразмеров.

Микросмазывание интегрировано в головку и подаёт смазочный материал к инструменту непосредственно во время рабочего хода.

Комплектация модели

• отдельная передвижная гидростанция;
• параллельный манипулятор радиусом 2200 мм;
• многопозиционная рабочая головка;
• два режима скорости и крутящего момента;
• цифровая индикация частоты вращения;
• цифровое управление глубиной;
• частотный преобразователь;
• ручной и автоматический циклы;
• автоматическое обратное вращение;
• система микросмазывания;
• интерфейс Gr. 3 / Ø 48 мм.

Дополнительное оснащение

Магнитная плита 2B используется для крепления манипулятора на крупных металлических деталях. Патроны с предохранительной муфтой, переходные кольца и другая оснастка выбираются под применяемые метчики.
