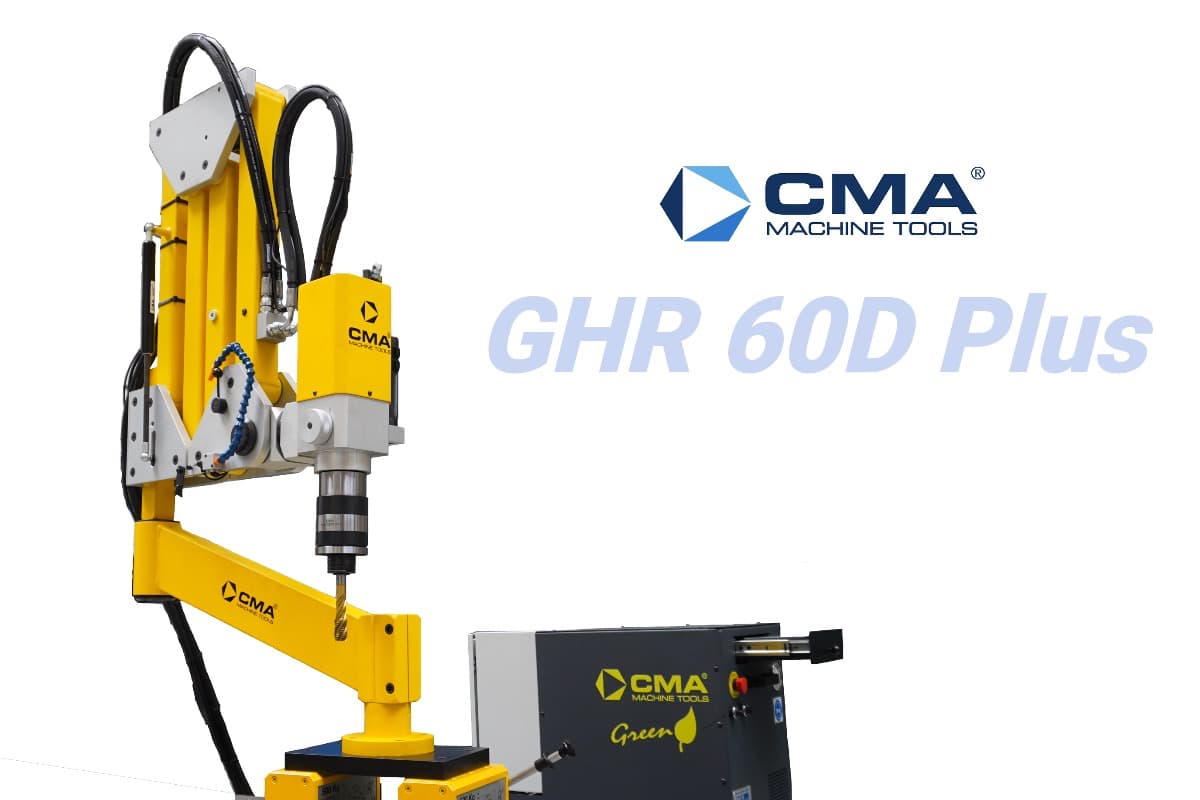

Гидравлический резьбонарезной станок CMA GHR 60D Plus

Резьба M6-M60 на месте установки детали

CMA GHR 60D Plus предназначен для нарезания крупной внутренней резьбы на тяжёлых заготовках и металлоконструкциях. Диапазон модели составляет M6-M60, а максимальный крутящий момент достигает 1100 Н·м.

Передвижная гидростанция позволяет выполнять обработку возле детали, не устанавливая её на встроенный рабочий стол. Такое решение подходит для оборудования, рам и конструкций, перемещение которых затруднено.

Радиус действия 2400 мм

Параллельный манипулятор охватывает рабочую зону радиусом 2400 мм. Головка перемещается между отверстиями на шарикоподшипниковых соединениях и вручную устанавливается над точкой обработки.

Для фиксации манипулятора на массивной металлической поверхности производитель предлагает магнитную плиту 2B. Она поставляется как дополнительное оборудование.

Силовой привод

Гидравлическая система имеет два рабочих режима:

Первый режим обеспечивает максимальное усилие при работе с крупной резьбой. Второй используется для повышения частоты вращения при меньшей нагрузке.

Настройка движения

Частотный преобразователь позволяет раздельно регулировать скорость нарезания и обратного вывода метчика. Текущее значение частоты вращения отображается на цифровом индикаторе.

В автоматическом цикле направление меняется после достижения заданной глубины. При ручной работе оператор управляет правым и левым вращением кнопками.

Интерфейс Gr. 4

Рабочая головка оснащена быстросменным интерфейсом Gr. 4 / Ø 60 мм. Он рассчитан на крупные резьбонарезные патроны, необходимые для диапазона до M60.

Переходные кольца 4/2 и 4/3 позволяют устанавливать держатели типоразмеров Gr. 2 и Gr. 3. Патроны выбираются с учётом диаметра и хвостовика метчика.

Смазка инструмента

В головку встроена система микросмазывания. Она подаёт смазочный материал непосредственно в область работы режущего инструмента.

Стандартное оснащение

• отдельная передвижная гидростанция 400 В, 3 фазы;
• параллельный манипулятор радиусом 2400 мм;
• два режима скорости и крутящего момента;
• цифровая индикация;
• цифровой контроль глубины;
• раздельная настройка рабочего и обратного хода;
• автоматический реверс;
• ручной режим;
• встроенное микросмазывание;
• быстросменный интерфейс Gr. 4 / Ø 60 мм.

Дополнительная комплектация

Для закрепления манипулятора доступна магнитная плита 2B. Резьбонарезные патроны, переходные кольца и инструментальная оснастка выбираются под применяемые размеры метчиков.
