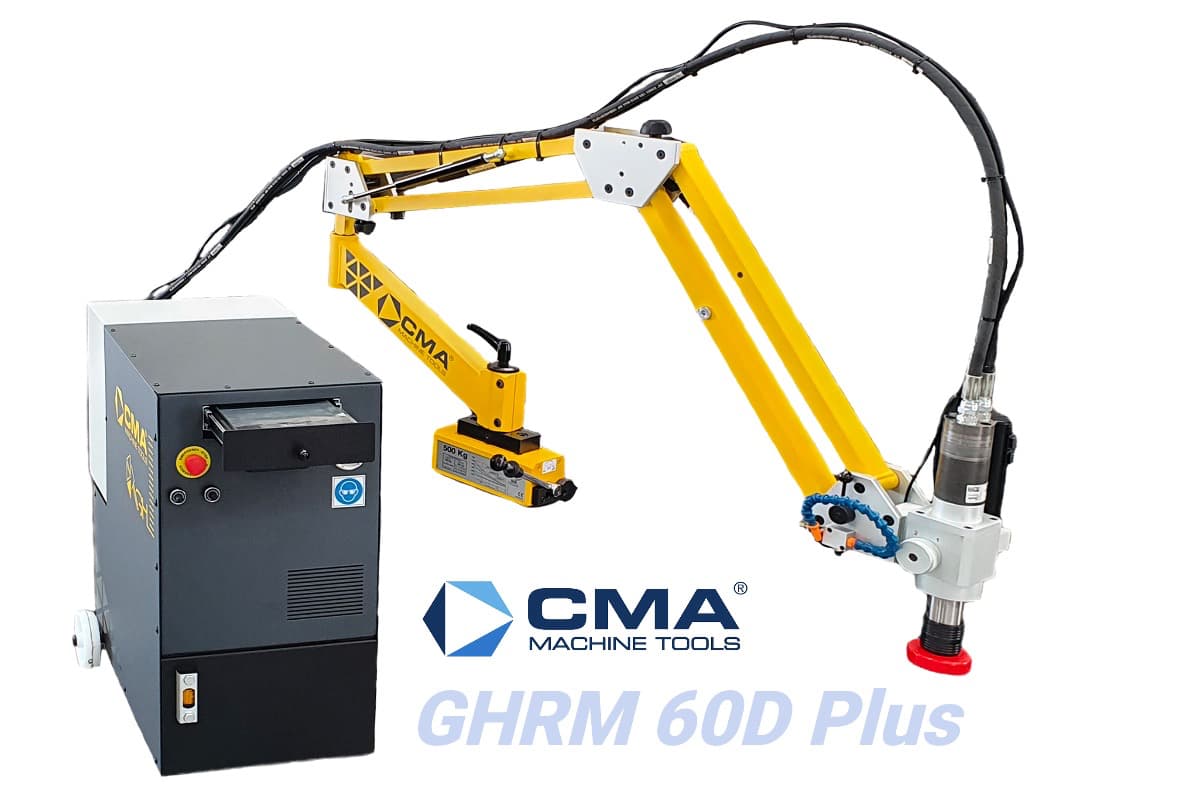

Гидравлический резьбонарезной станок CMA GHRM 60D Plus

Максимальная конфигурация серии GH

CMA GHRM 60D Plus объединяет диапазон резьбы M6-M60, рабочий радиус 2400 мм и многопозиционную головку. Модель предназначена для обработки крупных неподвижных деталей, включая отверстия, расположенные под различными углами.

Отдельная передвижная гидростанция устанавливается рядом с рабочей зоной. Манипулятор и головка подводятся к заготовке, поэтому тяжёлую конструкцию не требуется переносить на станочный стол.

Многопозиционная головка

Положение головки регулируется в соответствии с направлением отверстия. Это позволяет нарезать резьбу на горизонтальных, вертикальных и наклонных поверхностях одной детали.

Параллельный манипулятор радиусом 2400 мм обеспечивает доступ к удалённым точкам. Его шарикоподшипниковые соединения рассчитаны на ручное перемещение рабочей головки.

Параметры привода

Силовой режим используется для крупных метчиков, а второй режим позволяет увеличить частоту вращения при работе с меньшими диаметрами. Скорости рабочего и обратного хода настраиваются независимо.

Цифровой рабочий цикл

Система управления контролирует установленную глубину резьбы. При её достижении привод автоматически переключается на обратное вращение и выводит инструмент.

Оператор также может управлять вращением вручную. Установленная частота отображается на цифровом индикаторе, а регулировка выполняется через частотный преобразователь.

Крепление и инструмент

Для установки манипулятора на массивной металлической поверхности доступна магнитная плита 2B. Она не входит в стандартную комплектацию и выбирается отдельно.

Инструментальный интерфейс Gr. 4 / Ø 60 мм рассчитан на патроны для крупной резьбы. Через кольца 4/2 и 4/3 можно устанавливать держатели меньших типоразмеров.

Микросмазывание

В отличие от стационарной модели RHRM 60D Plus с системой подачи эмульсии, мобильная GHRM 60D Plus оснащается встроенным микросмазыванием. Смазочный материал подаётся непосредственно в область работы метчика.

Стандартная конфигурация

• передвижная гидростанция 400 В, 3 фазы;
• манипулятор радиусом 2400 мм;
• многопозиционная головка;
• два режима скорости и момента;
• цифровая индикация скорости;
• цифровое управление глубиной;
• частотный преобразователь;
• автоматический реверс;
• ручное управление направлением;
• интегрированное микросмазывание;
• быстросменный интерфейс Gr. 4 / Ø 60 мм.

Дополнительное оснащение

Для модели предлагаются магнитная плита 2B, резьбонарезные патроны с предохранительной муфтой, переходные кольца и инструментальная оснастка под разные размеры метчиков.
