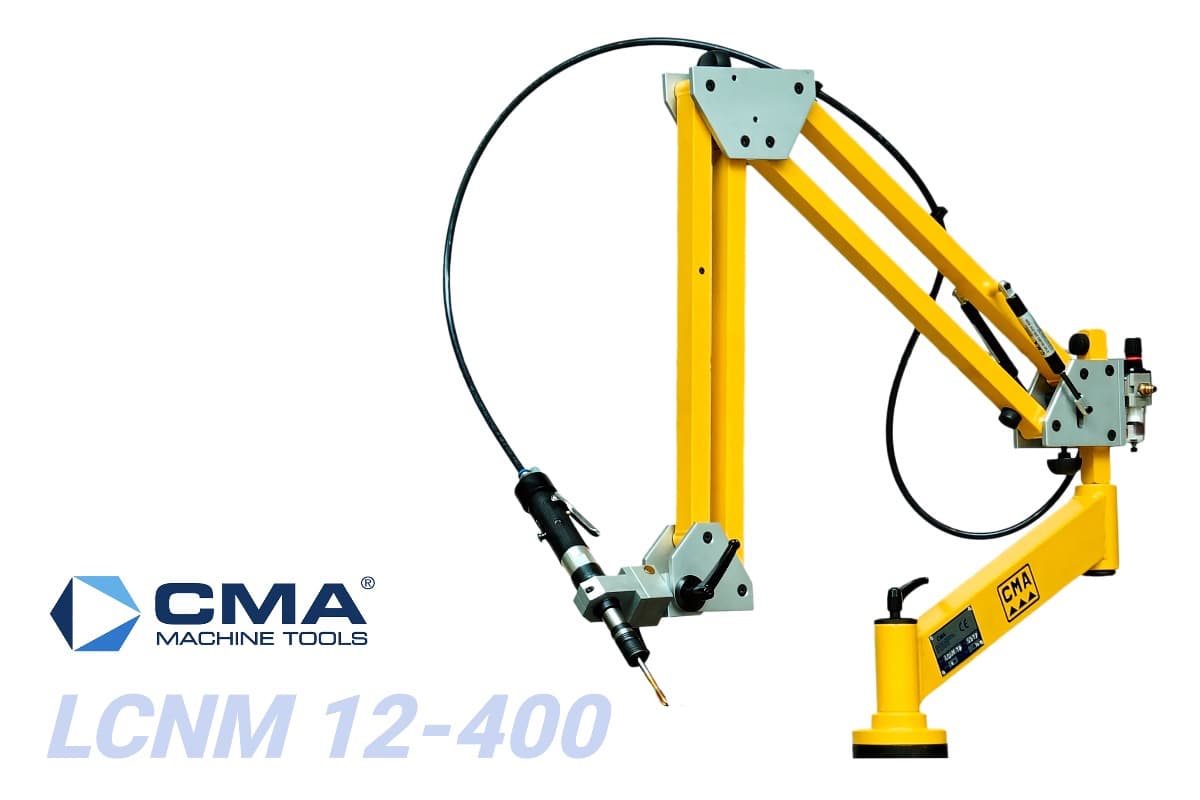

Пневматический резьбонарезной станок CMA LCNM 12-400

Возможности модели

CMA LCNM 12-400 объединяет пневматический привод, параллельный манипулятор и многопозиционную рабочую головку. Станок предназначен для нарезания внутренней резьбы M3-M12 в металлических деталях, включая отверстия, расположенные под различными углами.

Многопозиционная конструкция позволяет изменить ориентацию инструмента относительно заготовки. Это отличает модель LCNM от стандартного исполнения LCN с аналогичными силовыми характеристиками.

Привод и рабочая зона

Пневматический двигатель обеспечивает частоту вращения 400 об/мин. Крутящий момент до 28 Н·м позволяет работать с резьбой размером до M12 в пределах заявленных производителем условий.

Параллельный манипулятор имеет радиус 1800 мм и перемещается на шарикоподшипниковых соединениях. Рабочую головку можно подвести к требуемой точке заготовки и установить под подходящим углом.

Основные характеристики

Подготовка сжатого воздуха

Для подготовки воздуха используется узел SMC. В его состав входят регулятор давления, влагоотделитель и устройство подачи смазки к пневматическому двигателю. Узел поставляется вместе со станком и является частью стандартного исполнения.

Стандартное оснащение

• пневматический двигатель LC;
• параллельный манипулятор радиусом 1800 мм;
• многопозиционная рабочая головка;
• шарикоподшипниковые соединения;
• блок подготовки воздуха SMC;
• регулятор давления и влагоотделитель;
• система смазывания пневматического двигателя;
• быстросменный инструментальный интерфейс;
• установочный фланец для рабочего стола.

Доступные дополнения

Для организации рабочего места предлагаются чугунный стол размером 800 × 600 мм, боковой стол и комплект колёс. В список дополнительного оборудования также входят система микросмазывания и отдельный монтажный фланец.

Резьбонарезные патроны с предохранительной муфтой выбираются в соответствии с диаметром резьбы и исполнением хвостовика метчика по DIN 371 или DIN 376.
