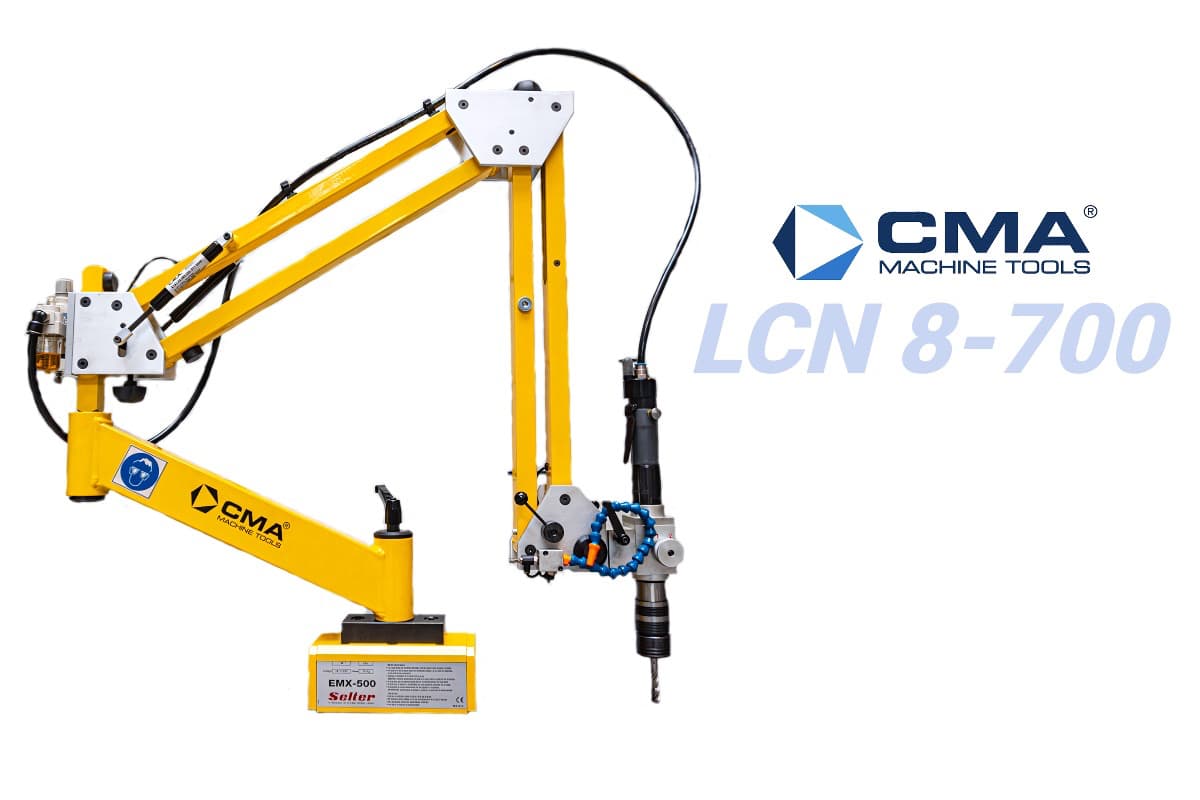

Пневматический резьбонарезной станок CMA LCN 8-700

Назначение

CMA LCN 8-700 – пневматический резьбонарезной станок с параллельным манипулятором, предназначенный для механизированного нарезания внутренней резьбы размером от M2 до M8. Модель подходит для обработки металлических деталей, размещённых на рабочем столе или другой устойчивой производственной поверхности.

Конструкция и работа

Пневматический привод развивает частоту вращения 700 об/мин и крутящий момент до 10 Н·м. Параллельный манипулятор радиусом 1800 мм позволяет перемещать рабочую головку в пределах большой зоны и подводить инструмент к различным точкам детали.

Шарикоподшипниковая конструкция манипулятора рассчитана на плавное перемещение и продолжительную эксплуатацию. Станок устанавливается на рабочую поверхность при помощи входящего в стандартное оснащение монтажного фланца.

Основные параметры

Подготовка воздуха

В стандартную конфигурацию входит блок подготовки воздуха SMC. Он объединяет регулировку давления, отделение влаги и подачу смазки для пневматического двигателя. Такая система обеспечивает подготовку подаваемого воздуха непосредственно перед его поступлением в привод станка.

Стандартное оснащение

• пневматический двигатель LC;
• параллельный манипулятор радиусом 1800 мм;
• блок подготовки воздуха SMC;
• регулятор давления и влагоотделитель;
• система подачи смазки к двигателю;
• быстросменный инструментальный интерфейс;
• монтажный фланец для установки на стол.

Дополнительное оснащение

Для модели могут использоваться система микросмазывания, чугунный рабочий стол размером 800 × 600 мм, боковой стол, комплект колёс и дополнительный монтажный фланец. Резьбонарезные патроны с предохранительной муфтой подбираются в соответствии с размером метчика и стандартом его хвостовика DIN 371 или DIN 376.
