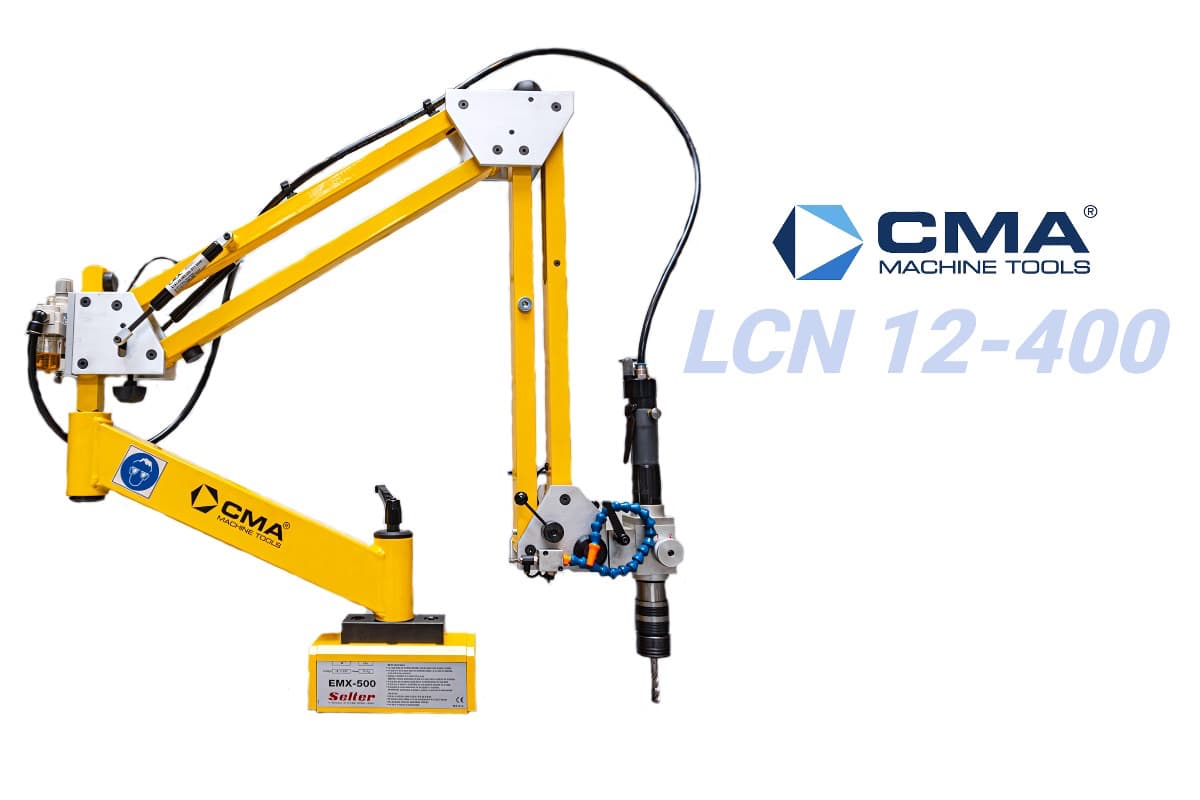

Пневматический резьбонарезной станок CMA LCN 12-400

Назначение

CMA LCN 12-400 применяется для механизированного нарезания внутренней резьбы M3-M12. Пневматический привод и подвижный параллельный манипулятор позволяют последовательно подводить инструмент к отверстиям, расположенным в разных точках металлической заготовки.

Модель рассчитана на более крупную резьбу, чем LCN 8-700. Частота вращения уменьшена до 400 об/мин, а максимальный крутящий момент увеличен до 28 Н·м.

Параллельный манипулятор

Рабочая головка размещена на манипуляторе радиусом 1800 мм. Шарикоподшипниковые соединения обеспечивают плавное перемещение механизма в пределах рабочей зоны. Оператор вручную позиционирует головку над подготовленным отверстием, после чего выполняется нарезание резьбы.

Для стационарного монтажа на производственный стол станок комплектуется установочным фланцем.

Технические параметры

Система подготовки воздуха

Входящий в комплектацию блок SMC выполняет регулировку давления, отделение влаги и подачу смазки к пневматическому двигателю. Это позволяет объединить основные операции подготовки сжатого воздуха в одном узле.

Стандартное оснащение

• пневматический двигатель LC;
• параллельный манипулятор радиусом 1800 мм;
• шарикоподшипниковые соединения манипулятора;
• блок подготовки воздуха SMC;
• регулятор давления;
• влагоотделитель;
• система подачи смазки к двигателю;
• быстросменный инструментальный интерфейс;
• монтажный фланец.

Дополнительное оснащение

Станок может быть дополнен системой микросмазывания, чугунным столом размером 800 × 600 мм, боковым столом, колёсами и дополнительным монтажным фланцем.

Для установки метчиков применяются резьбонарезные патроны с предохранительной муфтой. Конкретное исполнение патрона выбирается по размеру метчика и параметрам хвостовика DIN 371 или DIN 376.
