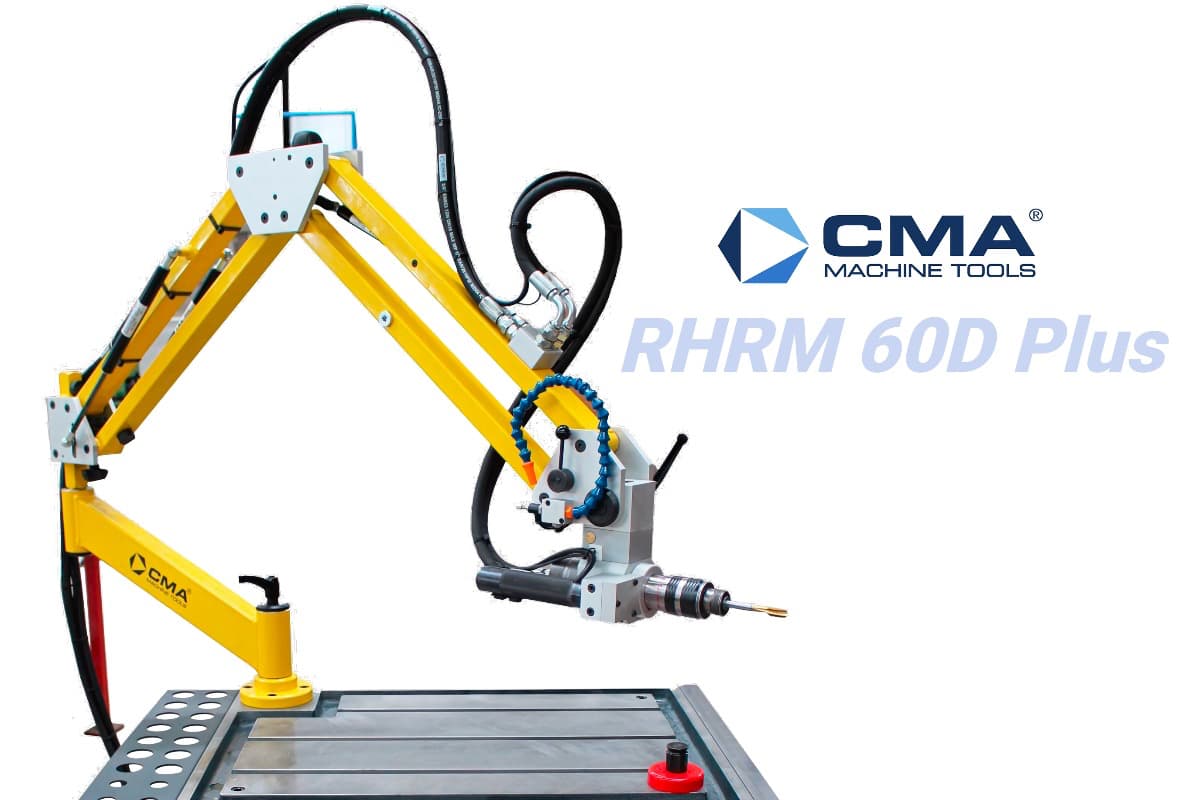

Гидравлический резьбонарезной станок CMA RHRM 60D Plus

Крупная резьба под различными углами

CMA RHRM 60D Plus предназначен для нарезания внутренней резьбы M6-M60 на крупных металлических деталях. Многопозиционная головка позволяет изменять направление инструмента и обрабатывать отверстия, расположенные на разных плоскостях заготовки.

Модель сочетает максимальный диапазон резьбы серии RH, манипулятор радиусом 2400 мм и гидравлический привод с крутящим моментом до 1100 Н·м.

Перемещение рабочей головки

Параллельный манипулятор охватывает рабочую зону радиусом 2400 мм. Шарикоподшипниковые соединения позволяют оператору перемещать тяжёлую рабочую головку между удалёнными точками обработки.

После позиционирования многопозиционный механизм устанавливает метчик под требуемым углом. Это уменьшает необходимость поворачивать и повторно закреплять крупную заготовку.

Режимы гидравлического привода

Скорость прямого и обратного вращения задаётся раздельно через частотный преобразователь. Такое управление позволяет использовать разные параметры при нарезании и выводе метчика.

Рабочая платформа

Стол размером 1000 × 680 мм входит в стандартное исполнение. Т-образные пазы предназначены для закрепления заготовок, упоров и технологических приспособлений.

Гидростанция находится внутри нижнего основания и подключается к сети 400 В, 3 фазы. В результате станок представляет собой собранное рабочее место с приводом, столом и манипулятором.

Эмульсионная система

Вместо системы микросмазывания, применяемой на младших моделях RH, RHRM 60D Plus комплектуется системой подачи эмульсии. Она подаёт смазочно-охлаждающую жидкость в область работы крупного метчика.

Цифровой цикл

Глубина нарезания задаётся через цифровую систему. При достижении установленного значения станок автоматически включает обратное вращение. Для ручной обработки направление вправо и влево выбирается оператором.

Частота вращения отображается на цифровом индикаторе, что облегчает настройку выбранного режима.

Оснастка

Быстросменный интерфейс Gr. 4 / Ø 60 мм рассчитан на держатели для резьбы до M60. Через переходные кольца 4/2 и 4/3 можно устанавливать патроны типоразмеров Gr. 2 и Gr. 3.

В стандартную конфигурацию входят многопозиционная головка, манипулятор радиусом 2400 мм, цифровое управление, система подачи эмульсии и рабочий стол 1000 × 680 мм.

Дополнительное оснащение

Для расширения рабочей поверхности доступен боковой стол 680 × 360 мм. Комплект колёс позволяет перемещать собранную станцию по производственному помещению. Резьбонарезные патроны и переходники выбираются под используемые метчики.
