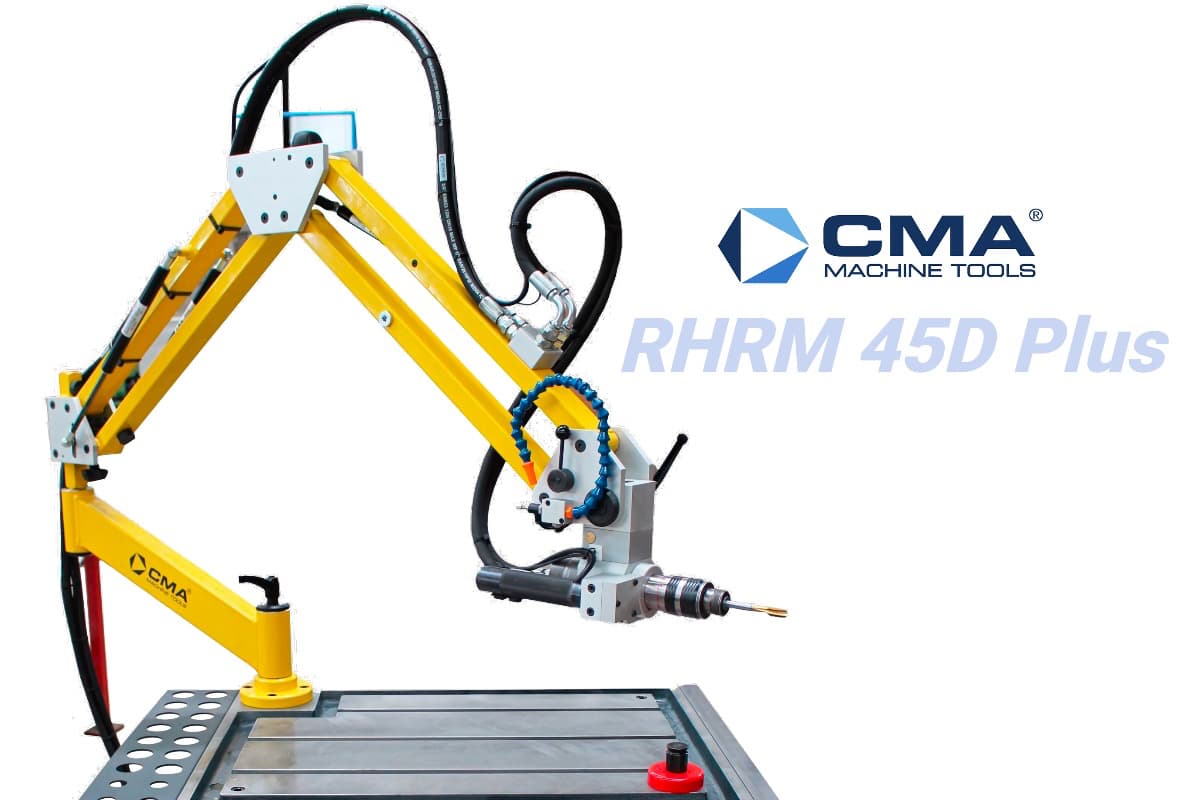

Гидравлический резьбонарезной станок CMA RHRM 45D Plus

Обработка крупногабаритных конструкций

CMA RHRM 45D Plus сочетает диапазон резьбы M4-M45 с возможностью установки головки под различными углами. Модель ориентирована на детали и сварные конструкции, в которых резьбовые отверстия расположены на нескольких плоскостях.

Манипулятор радиусом 2200 мм обеспечивает доступ к большой рабочей зоне. Многопозиционная головка изменяет направление метчика без необходимости поворачивать тяжёлую заготовку.

Позиционирование

Параллельная конструкция на шарикоподшипниках позволяет вручную перемещать рабочую головку между отверстиями. После подвода к нужной точке оператор настраивает угол инструмента в соответствии с направлением отверстия.

Заготовка устанавливается на столе 800 × 600 мм с Т-образными пазами. Для деталей, которым требуется большая опорная поверхность, доступен стол увеличенного размера.

Два сочетания скорости и момента

Силовой режим обеспечивает момент 440 Н·м и предназначен для работы с крупными метчиками. Скоростной режим позволяет увеличить частоту вращения до 475 об/мин при моменте 95 Н·м.

Параметры рабочего хода и вывода метчика настраиваются раздельно через частотный преобразователь.

Цикл по заданной глубине

Цифровая система контролирует установленную глубину резьбы. После завершения рабочего хода направление вращения меняется автоматически. Для операций, требующих непосредственного участия оператора, предусмотрено ручное управление вправо и влево.

Частота вращения отображается на цифровом индикаторе, поэтому выбранный режим можно контролировать во время настройки станка.

Оснастка Gr. 3

Интерфейс Gr. 3 / Ø 48 мм предназначен для быстросменной установки резьбонарезных патронов соответствующего типоразмера. Он поддерживает оснастку для крупной резьбы вплоть до M45.

Для патронов Gr. 1 и Gr. 2 применяются переходные кольца 3/1 и 3/2. Это позволяет использовать на станке метчики меньшего диаметра.

Встроенные системы

Гидростанция установлена в нижнем основании станка. В головку интегрирована система микросмазывания, которая подаёт смазочный материал непосредственно к режущему инструменту.

Стандартная конфигурация также включает параллельный манипулятор, цифровое управление глубиной, ручной и автоматический режимы, частотный преобразователь и быстросменный интерфейс.

Варианты комплектации

Станок можно дополнить рабочим столом 1000 × 680 мм, боковым столом, комплектом колёс и системой подачи охлаждающей эмульсии. Патроны с предохранительной муфтой и переходные кольца выбираются под применяемые размеры метчиков.
