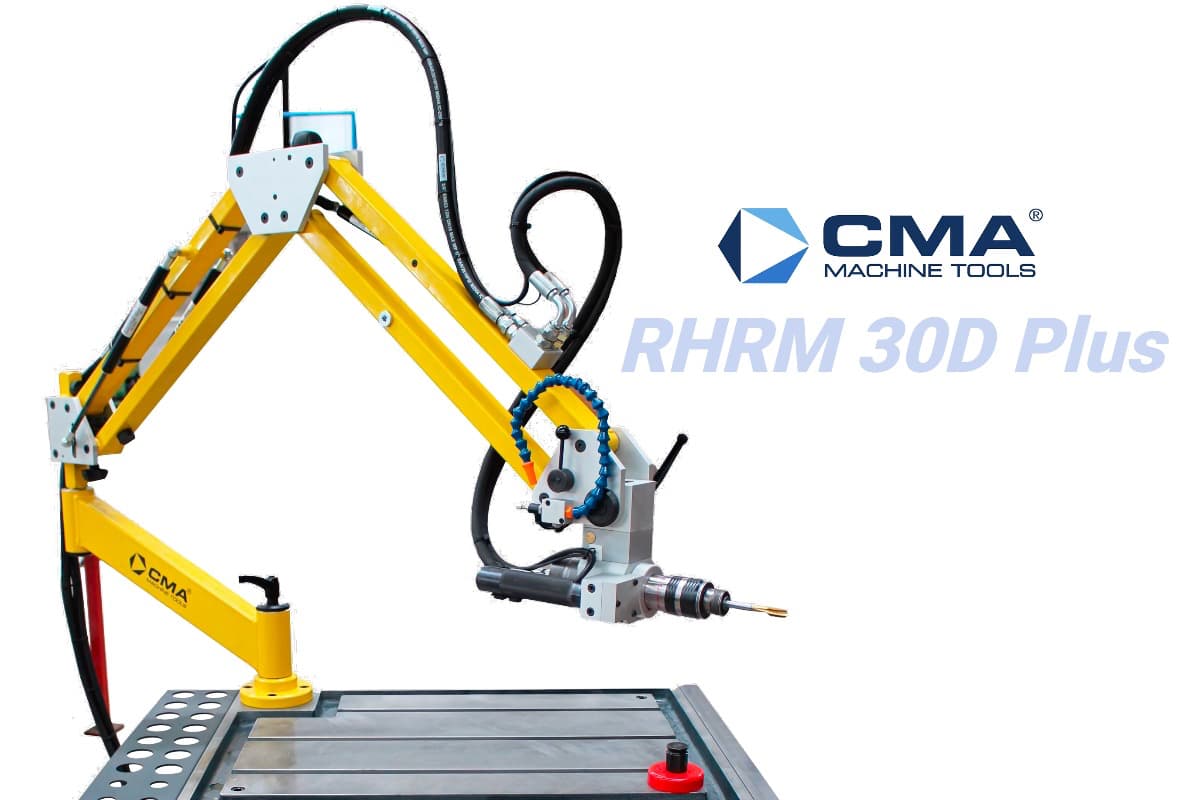

Гидравлический резьбонарезной станок CMA RHRM 30D Plus

Увеличенный радиус и поворотная головка

CMA RHRM 30D Plus предназначен для нарезания резьбы M4-M30 в пределах рабочей зоны радиусом 2200 мм. Многопозиционная головка позволяет направить метчик под выбранным углом, а параллельный манипулятор обеспечивает его подвод к разным участкам заготовки.

В отличие от RHR 30D Plus, данная модификация получила не только поворотную головку, но и увеличенный радиус: 2200 мм вместо 1800 мм.

Выбор силового режима

При работе с крупными метчиками используется режим до 125 об/мин с крутящим моментом 255 Н·м. Для операций, которым требуется более высокая скорость, предусмотрен режим до 500 об/мин при 64 Н·м.

Переключение между режимами позволяет охватить весь заявленный диапазон без использования одного фиксированного сочетания скорости и момента.

Позиционирование детали и инструмента

Заготовка закрепляется на столе с Т-образными пазами. Головка перемещается вручную на шарикоподшипниковом манипуляторе и устанавливается в соответствии с направлением отверстия.

Гидравлическая система встроена в нижнее основание. Благодаря такой компоновке станок образует единое рабочее место и подключается к трёхфазной сети 400 В.

Контроль рабочего цикла

Скорость рабочего вращения и обратного хода настраивается раздельно. Цифровая система контролирует установленную глубину, после достижения которой автоматически включается обратное вращение.

Для нестандартных или единичных операций можно использовать ручное управление направлением. Значение частоты вращения выводится на цифровой индикатор.

Оснастка для M27 и M30

Стандартная головка оснащается быстросменным интерфейсом Gr. 2 / Ø 31 мм. Если станок регулярно используется с метчиками M27 и M30, доступно исполнение с интерфейсом Gr. 3 / Ø 48 мм.

Увеличенный интерфейс позволяет применять соответствующие патроны для крупных метчиков. Для меньших размеров используются переходные кольца.

Комплектация

• встроенная гидравлическая установка;
• нижнее основание;
• стол 800 × 600 мм с Т-образными пазами;
• манипулятор радиусом 2200 мм;
• многопозиционная головка;
• два скоростных режима;
• цифровая индикация скорости;
• цифровое управление глубиной;
• автоматический реверс;
• интегрированное микросмазывание;
• быстросменный инструментальный интерфейс.

Дополнительное оснащение

В список доступного оборудования входят боковой стол, комплект колёс, система подачи охлаждающей эмульсии и интерфейс Gr. 3 / Ø 48 мм. Резьбонарезные патроны и переходники подбираются под применяемые размеры инструмента.
