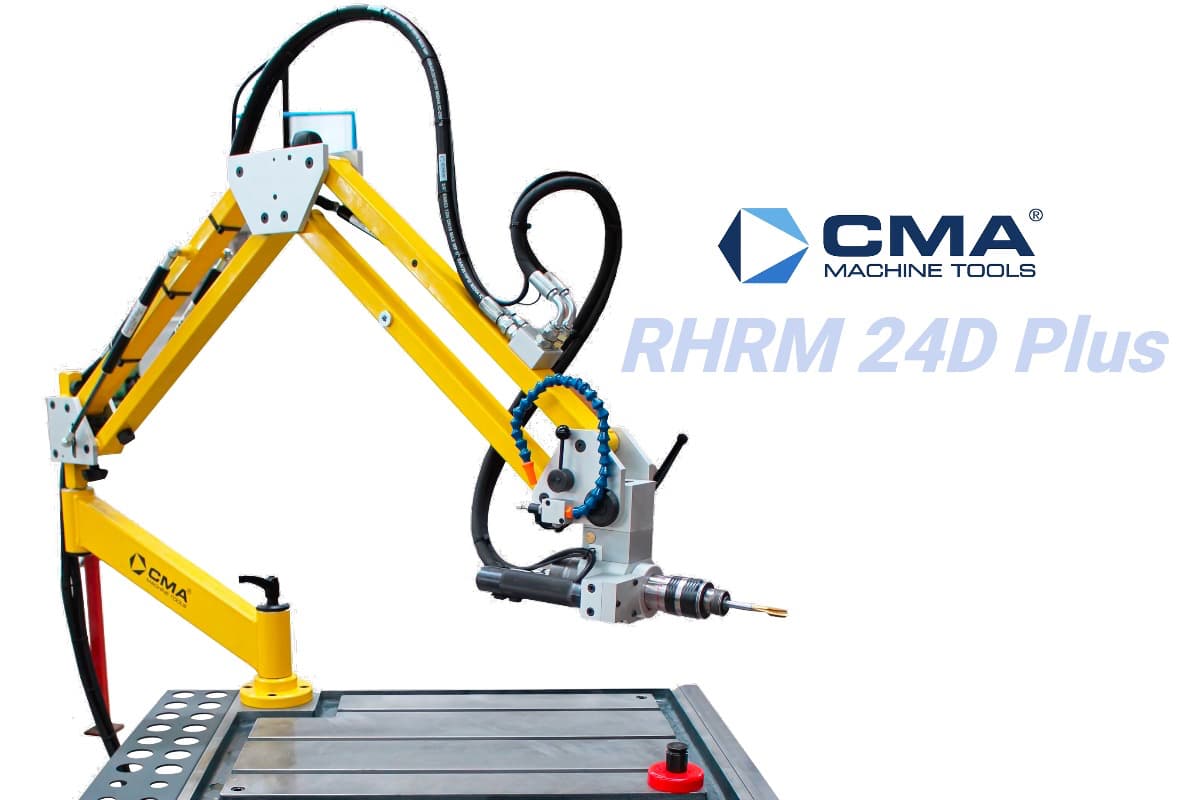

Гидравлический резьбонарезной станок CMA RHRM 24D Plus

Гидравлическая обработка под углом

CMA RHRM 24D Plus предназначен для нарезания внутренней резьбы M3-M24 на поверхностях с различной ориентацией. Многопозиционная головка изменяет направление инструмента относительно детали, позволяя выполнять обработку под требуемым углом.

Головка закреплена на параллельном манипуляторе радиусом 1800 мм. Он перемещает инструмент между отверстиями в пределах рабочей зоны, а шарикоподшипниковые соединения обеспечивают подвижность конструкции.

Скорость и крутящий момент

Привод имеет два рабочих режима. Силовой режим развивает до 185 об/мин и 165 Н·м. Скоростной режим обеспечивает до 750 об/мин при крутящем моменте 42 Н·м.

Первый режим предназначен для работы с более крупными метчиками, второй позволяет увеличить скорость при обработке резьбы меньшего диаметра.

Рабочая станция

Гидравлическая установка размещена в нижнем основании и подключается к трёхфазной сети 400 В. На основании установлен стол размером 800 × 600 мм с Т-образными пазами для закрепления деталей и оснастки.

Встроенная в головку система микросмазывания подаёт смазочный материал непосредственно к инструменту во время обработки.

Цифровое управление

Оператор может отдельно настроить скорость рабочего и обратного вращения через частотный преобразователь. Текущее значение скорости отображается на цифровом индикаторе.

При автоматической работе система контролирует заданную глубину. После её достижения привод включает обратное вращение и выводит метчик. Также доступно ручное управление направлением вращения.

Основные возможности

Комплектация

• нижнее основание со встроенной гидростанцией;
• рабочий стол с Т-образными пазами;
• параллельный манипулятор радиусом 1800 мм;
• многопозиционная головка;
• два режима скорости и крутящего момента;
• цифровая индикация скорости;
• цифровое управление глубиной;
• раздельная настройка рабочего и обратного хода;
• система микросмазывания;
• быстросменный инструментальный интерфейс.

Дополнительное оборудование

Станок может быть дополнен боковым столом, комплектом колёс и системой подачи охлаждающей эмульсии. Резьбонарезные патроны и переходные кольца выбираются под размеры применяемых метчиков и исполнение их хвостовиков.
