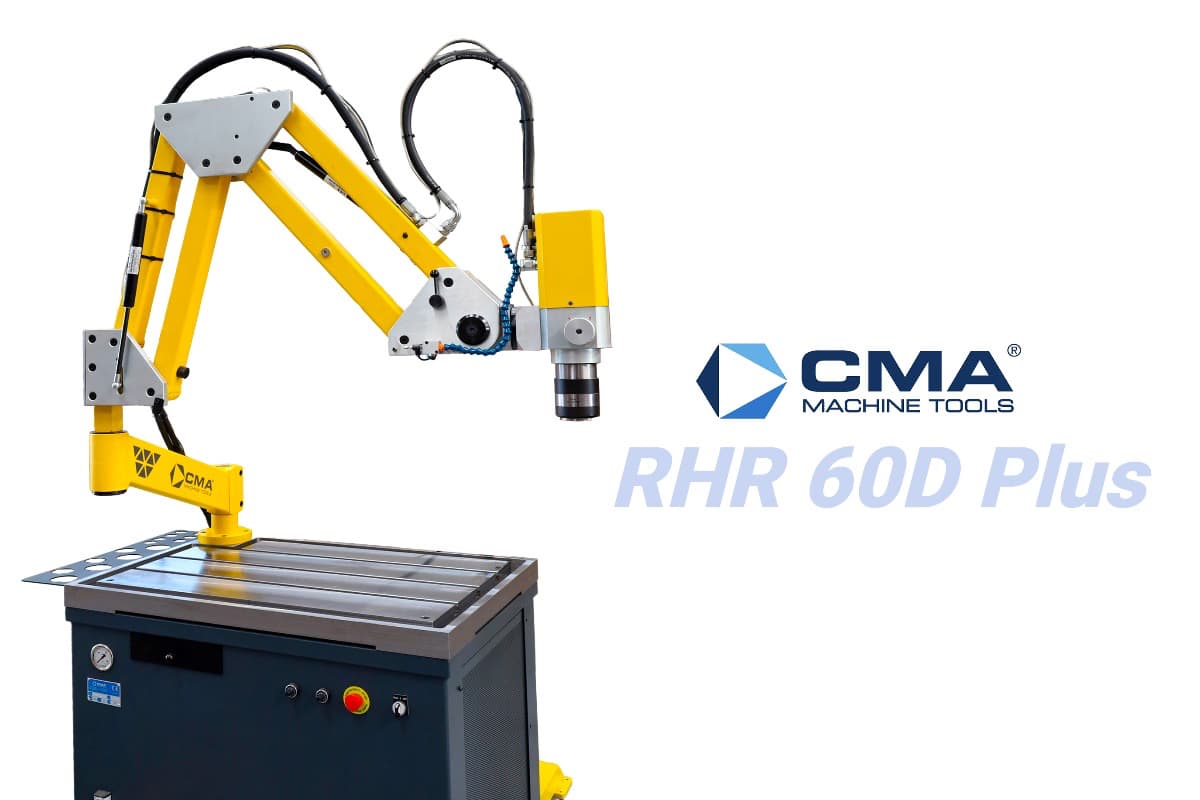

Гидравлический резьбонарезной станок CMA RHR 60D Plus

Максимальный диапазон серии RH

CMA RHR 60D Plus предназначен для нарезания внутренней резьбы M6-M60. Это исполнение имеет самый большой заявленный диапазон и максимальный крутящий момент среди представленных гидравлических моделей RH.

Рабочая головка закреплена на параллельном манипуляторе радиусом 2400 мм. Увеличенная зона действия позволяет обрабатывать отверстия на протяжённых и крупногабаритных заготовках.

Крутящий момент до 1100 Н·м

Для резьбы большого диаметра используется силовой режим со скоростью до 55 об/мин и моментом 1100 Н·м. Второй режим развивает до 275 об/мин при крутящем моменте 220 Н·м.

Частотный преобразователь позволяет отдельно настроить параметры нарезания и обратного вывода метчика.

Увеличенный рабочий стол

Станок стандартно комплектуется столом размером 1000 × 680 мм с Т-образными пазами. Гидравлическая установка размещена в нижнем основании, поэтому привод, рабочая поверхность и манипулятор образуют единую конструкцию.

Управление глубиной

Оператор задаёт глубину обработки через цифровую систему. В автоматическом режиме при достижении установленного значения станок включает обратное вращение. В ручном режиме направление выбирается кнопками.

Цифровой индикатор используется для контроля частоты вращения. Скорость рабочего и обратного хода регулируется независимо.

Инструментальный интерфейс Gr. 4

Быстросменный интерфейс Gr. 4 / Ø 60 мм рассчитан на патроны для крупной резьбы. Для установки оснастки меньших типоразмеров применяются переходные кольца 4/2 и 4/3.

Кольцо 4/2 позволяет использовать держатели Gr. 2, а кольцо 4/3 – держатели Gr. 3. Резьбонарезные патроны выбираются под конкретные размеры и хвостовики метчиков.

Стандартное оснащение

• гидравлическая установка 400 В, 3 фазы;
• нижнее основание со встроенной гидростанцией;
• стол 1000 × 680 мм с Т-образными пазами;
• манипулятор радиусом 2400 мм;
• два режима скорости и крутящего момента;
• цифровая индикация;
• цифровое управление глубиной;
• автоматический реверс;
• частотный преобразователь;
• система подачи эмульсии;
• быстросменный интерфейс Gr. 4 / Ø 60 мм.

Дополнительная комплектация

Для модели доступны боковой стол размером 680 × 360 мм и комплект колёс. Патроны с предохранительной муфтой, переходные кольца и другая оснастка подбираются в соответствии с используемым диапазоном резьбы.
