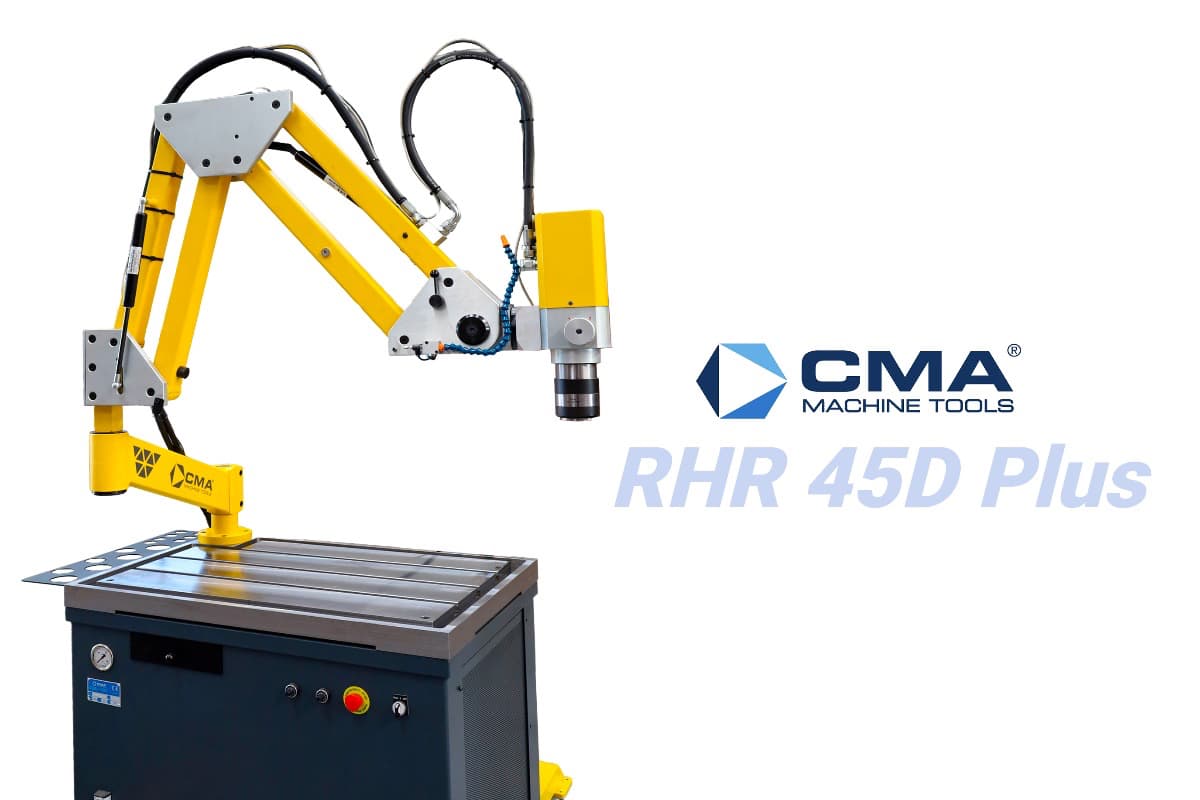

Гидравлический резьбонарезной станок CMA RHR 45D Plus

Для крупной резьбы

CMA RHR 45D Plus предназначен для нарезания внутренней резьбы M4-M45. Повышенный крутящий момент и инструментальный интерфейс Gr. 3 / Ø 48 мм рассчитаны на работу с более крупными метчиками, чем у моделей RH 20 и RHR 24/30.

Параллельный манипулятор радиусом 2200 мм позволяет перемещать головку над рабочим столом и подводить инструмент к удалённым друг от друга отверстиям.

Характеристики привода

Силовой режим сочетает скорость до 105 об/мин с крутящим моментом 440 Н·м. Для обработки меньших диаметров предусмотрен скоростной режим до 475 об/мин при моменте 95 Н·м.

Рабочая и обратная скорости регулируются отдельно при помощи частотного преобразователя. Это позволяет настроить нарезание резьбы и вывод метчика как два самостоятельных этапа цикла.

Инструментальный интерфейс

Быстросменная система Gr. 3 / Ø 48 мм поддерживает патроны для резьбы вплоть до M45. Для установки оснастки меньших типоразмеров применяются переходные кольца.

Патроны с предохранительной муфтой выбираются по диаметру резьбы, размеру хвостовика и стандарту метчика.

Станина и рабочий стол

Гидравлическая установка размещается внутри нижнего корпуса. Стандартный рабочий стол имеет размер 800 × 600 мм и оснащается Т-образными пазами.

Манипулятор установлен на столе и перемещает рабочую головку в зоне радиусом 2200 мм. Шарикоподшипниковые соединения обеспечивают подвижность механизма.

Управление и смазка

Цифровая система отображает частоту вращения и контролирует заданную глубину. В автоматическом режиме после завершения рабочего хода включается реверс. Ручный режим позволяет оператору самостоятельно выбирать направление вращения.

Микросмазывание встроено в головку и подаёт смазочный материал непосредственно к метчику.

Стандартная комплектация

• гидравлическая установка 400 В, 3 фазы;
• основание со встроенной гидростанцией;
• стол 800 × 600 мм с Т-образными пазами;
• параллельный манипулятор радиусом 2200 мм;
• два режима скорости и крутящего момента;
• частотный преобразователь;
• цифровое управление глубиной;
• ручной и автоматический циклы;
• система микросмазывания;
• быстросменный интерфейс Gr. 3 / Ø 48 мм.

Дополнительное оснащение

Для модели доступны увеличенный стол 1000 × 680 мм, боковой стол, комплект колёс и система подачи охлаждающей эмульсии. Переходные кольца и резьбонарезные патроны подбираются под используемые типоразмеры инструмента.
