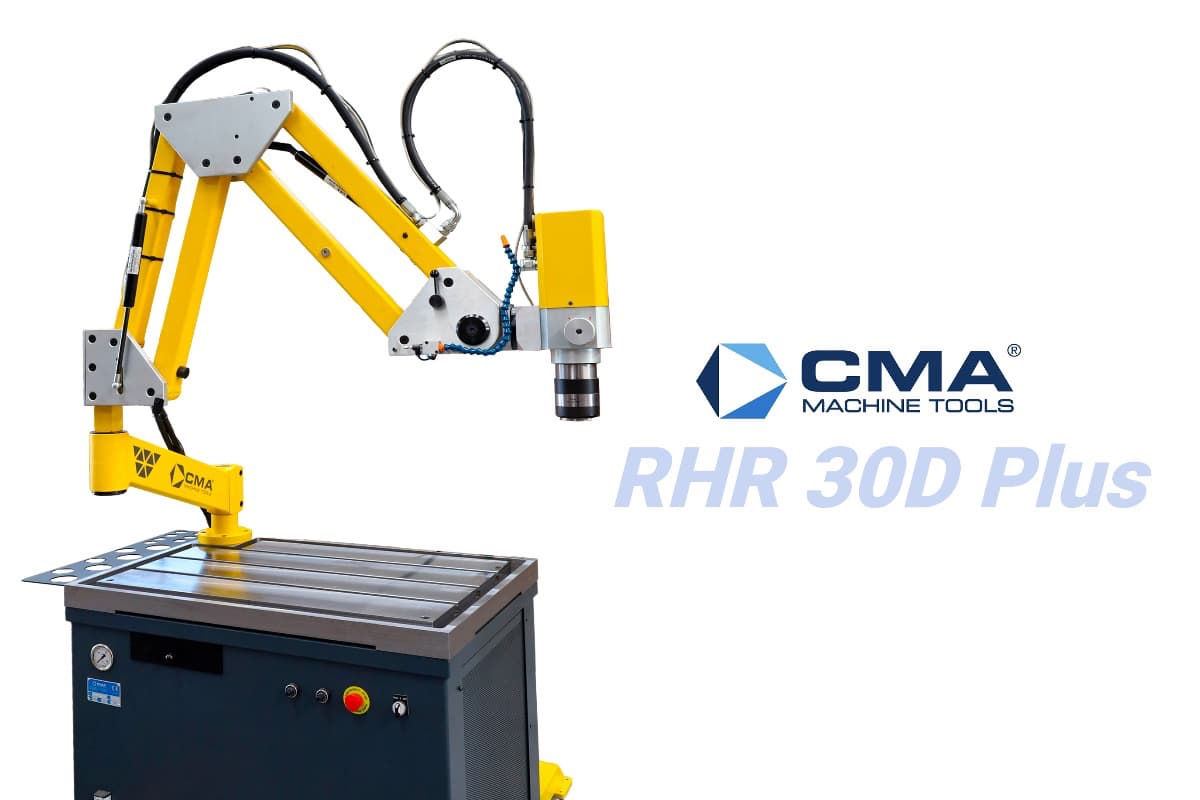

Гидравлический резьбонарезной станок CMA RHR 30D Plus

Работа с резьбой до M30

CMA RHR 30D Plus расширяет диапазон гидравлической серии до M4-M30. Модель предназначена для обработки металлических деталей, когда требуется повышенный крутящий момент при нарезании резьбы большого диаметра.

Станок выполнен в стационарной компоновке: гидравлическая установка находится внутри основания, а заготовка закрепляется на столе размером 800 × 600 мм с Т-образными пазами.

Силовой режим

При максимальной скорости 125 об/мин привод развивает крутящий момент 255 Н·м. Этот режим ориентирован на работу с крупными метчиками и операции, требующие повышенного усилия.

Для меньших размеров резьбы предусмотрен второй режим – до 500 об/мин при крутящем моменте 64 Н·м.

Радиус и позиционирование

Параллельный манипулятор охватывает рабочую зону радиусом 1800 мм. Рабочая головка перемещается на шарикоподшипниковых соединениях и подводится к отверстиям вручную.

Управление процессом

Частота вращения и глубина отображаются цифровым способом. Рабочий ход и обратное вращение регулируются отдельно через частотный преобразователь.

При выборе автоматического цикла станок контролирует заданную глубину и самостоятельно включает реверс. В ручном режиме оператор управляет направлением вращения кнопками.

Смазка и инструмент

Микросмазывание встроено в головку и направляет смазочный материал в зону работы метчика. Для установки патронов используется быстросменный интерфейс Gr. 2 / Ø 31 мм.

При частой работе с M27 и M30 производитель предлагает вариант быстросменного интерфейса Gr. 3 / Ø 48 мм. Он уменьшает необходимость использования тяжёлых патронов малого интерфейса для крупных метчиков.

Стандартное исполнение

• гидравлическая система 400 В, 3 фазы;
• нижнее основание со встроенной гидростанцией;
• стол 800 × 600 мм с Т-образными пазами;
• параллельный манипулятор радиусом 1800 мм;
• два сочетания скорости и крутящего момента;
• цифровая индикация;
• цифровой контроль глубины;
• частотный преобразователь;
• ручной и автоматический режимы;
• интегрированное микросмазывание;
• быстросменный интерфейс Gr. 2 / Ø 31 мм.

Дополнительная комплектация

Доступны боковой стол, комплект колёс, система подачи охлаждающей эмульсии и увеличенный инструментальный интерфейс Gr. 3 / Ø 48 мм. Патроны с предохранительной муфтой и переходные кольца выбираются под используемые метчики.
