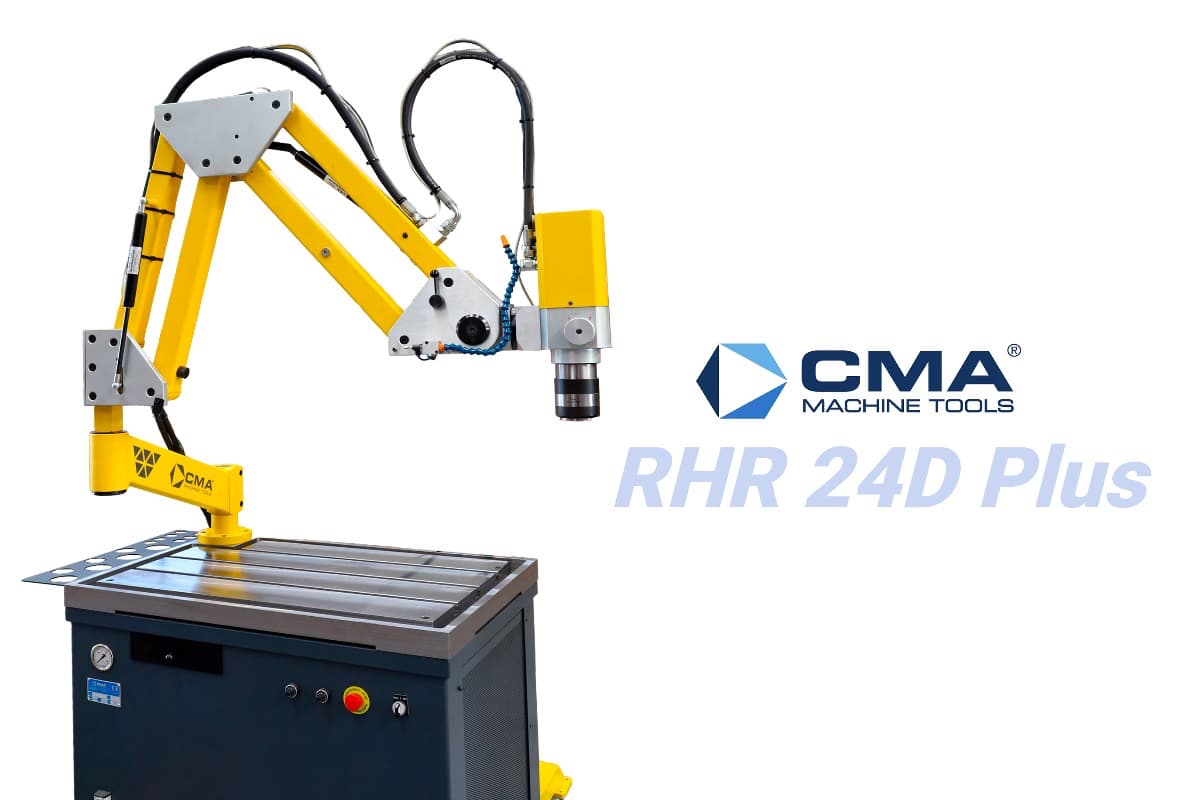

Гидравлический резьбонарезной станок CMA RHR 24D Plus

Два режима привода

Гидравлический станок CMA RHR 24D Plus рассчитан на нарезание внутренней резьбы M3-M24. Привод поддерживает два сочетания скорости и крутящего момента, позволяя выбирать режим в зависимости от размера метчика и выполняемой операции.

Для силовой обработки используется режим до 185 об/мин с моментом 165 Н·м. Второй режим развивает до 750 об/мин при моменте 42 Н·м и подходит для работы с меньшими диаметрами в пределах заявленного диапазона.

Размещение заготовки

Станок выполнен на нижнем основании со встроенной гидравлической установкой. Рабочий стол размером 800 × 600 мм имеет Т-образные пазы для закрепления деталей и технологических приспособлений.

Параллельный манипулятор радиусом 1800 мм перемещает головку между точками обработки. Его соединения установлены на шарикоподшипниках, что обеспечивает подвижность механизма при ручном позиционировании.

Электронная настройка

Частотный преобразователь позволяет отдельно устанавливать скорость рабочего вращения и обратного хода. Цифровой индикатор отображает параметры скорости, а система управления глубиной определяет момент включения реверса.

В ручном режиме направление вращения выбирает оператор. Автоматический цикл меняет направление после достижения установленной глубины и выводит метчик из отверстия.

Основные данные

Инструмент и смазка

Быстросменный интерфейс предназначен для установки совместимых резьбонарезных патронов, включая оснастку Bilz. Патроны с предохранительной муфтой выбираются в соответствии с размером и хвостовиком метчика.

Система микросмазывания встроена в рабочую головку и подаёт смазочный материал к инструменту во время нарезания резьбы.

Комплектация

• гидравлическая установка в нижнем основании;
• стол 800 × 600 мм с Т-образными пазами;
• параллельный манипулятор радиусом 1800 мм;
• два скоростных режима;
• частотный преобразователь;
• цифровая индикация скорости;
• цифровой контроль глубины;
• ручной и автоматический циклы;
• интегрированное микросмазывание;
• быстросменный инструментальный интерфейс.

Дополнительное оснащение

Для модели доступны боковой стол, комплект колёс и система подачи охлаждающей эмульсии. Резьбонарезные патроны и переходные кольца подбираются под используемые типоразмеры метчиков.
