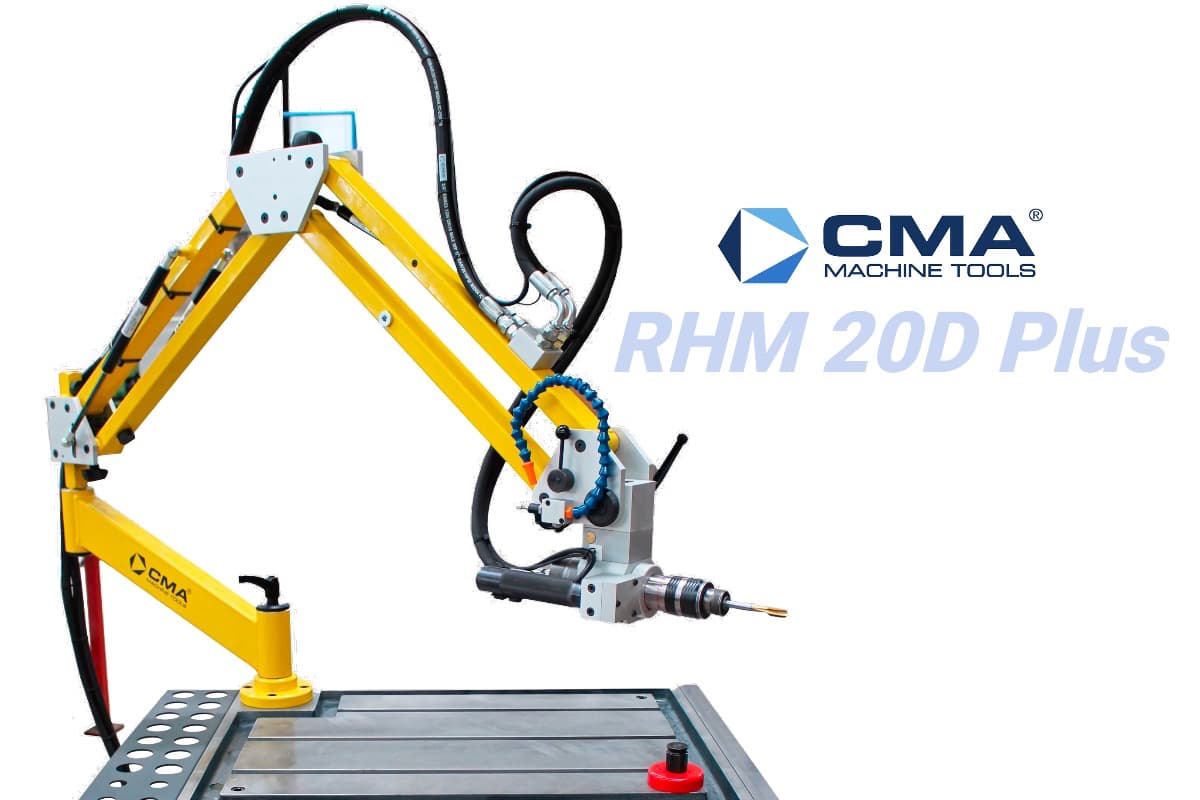

Гидравлический резьбонарезной станок CMA RHM 20D Plus

Обработка отверстий под углом

CMA RHM 20D Plus оснащён многопозиционной головкой, положение которой настраивается относительно поверхности детали. Благодаря этому метчик можно направлять под различными углами без изменения положения всего станка.

Рабочий диапазон модели составляет M3-M20. Гидравлическая система обеспечивает крутящий момент до 95 Н·м и частоту вращения до 500 об/мин.

Стационарная компоновка

Гидростанция установлена внутри нижнего основания. На нём размещён стол размером 800 × 600 мм с Т-образными пазами для крепления заготовок и приспособлений.

Параллельный манипулятор радиусом 1800 мм перемещает головку между разными точками обработки. Подвижные соединения выполнены на шарикоподшипниках.

Комплект колёс предлагается отдельно. В базовой конфигурации станок устанавливается на нижнее основание без колёс.

Прямой и обратный ход

Скорость рабочего вращения и скорость вывода метчика регулируются независимо друг от друга через частотный преобразователь. Оператор может настроить более подходящие параметры для каждого этапа цикла.

В ручном режиме вращение вправо и влево включается кнопками. В автоматическом режиме направление меняется после достижения заданной глубины.

Характеристики модели

Микросмазывание

Система подачи смазки встроена в головку и направляет смазочный материал в область контакта метчика с деталью. Микросмазывание является частью стандартного исполнения RHM 20D Plus.

Для установки инструмента предусмотрен быстросменный интерфейс Gr. 2 / Ø 31 мм. Совместимые патроны с предохранительной муфтой подбираются отдельно под конкретные метчики.

В стандартной поставке

• нижнее основание со встроенной гидростанцией;
• рабочий стол с Т-образными пазами;
• параллельный манипулятор радиусом 1800 мм;
• многопозиционная рабочая головка;
• цифровая индикация скорости;
• цифровое управление глубиной;
• раздельная регулировка рабочего и обратного хода;
• ручной и автоматический режимы;
• встроенная система микросмазывания;
• быстросменный инструментальный интерфейс.

Дополнительные элементы

Для расширения рабочего места предлагаются боковой стол и система подачи охлаждающей эмульсии. Комплект колёс позволяет перемещать собранный станок по ровному полу производственного помещения. Резьбонарезные патроны и переходные кольца выбираются в соответствии с применяемой оснасткой.
