Гидравлический резьбонарезной станок CMA RH 20D Plus

Готовое рабочее место

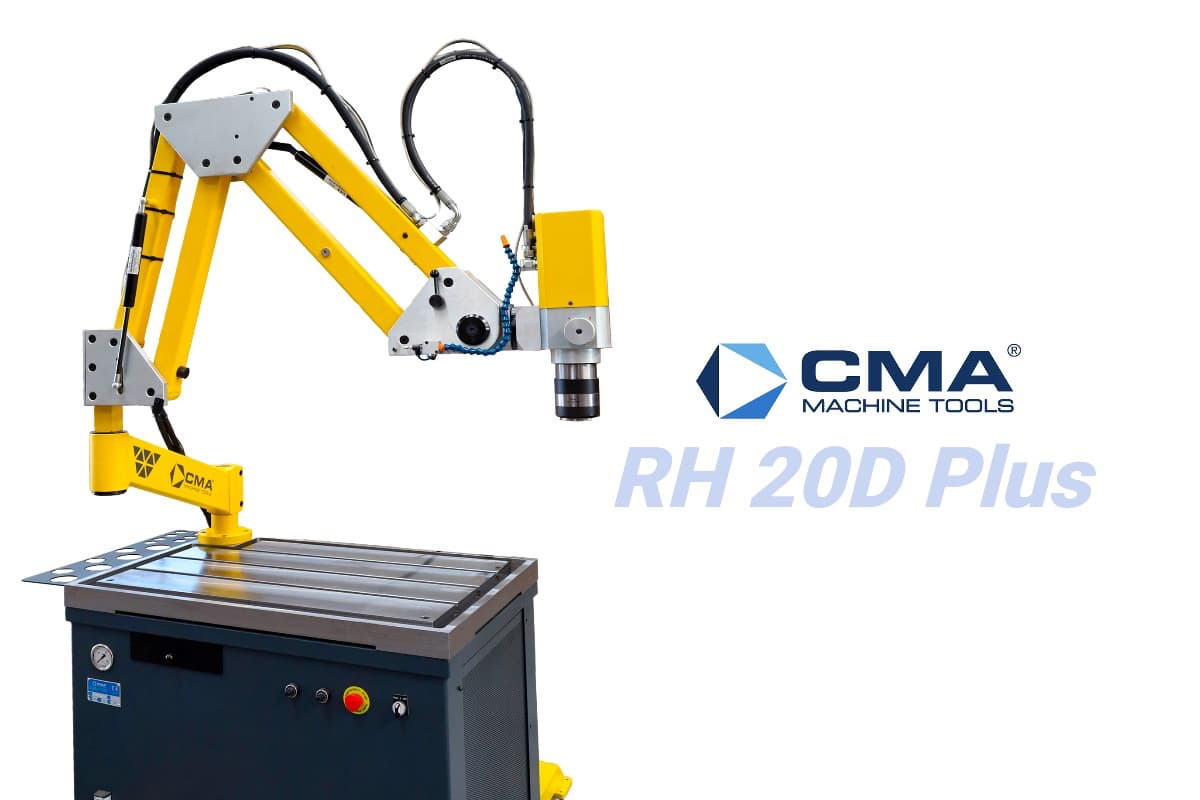

CMA RH 20D Plus представляет собой гидравлический резьбонарезной станок, объединяющий привод, параллельный манипулятор, рабочий стол и нижнее основание. Гидравлическая установка размещена внутри корпуса, поэтому основные узлы собраны в единую стационарную систему.

Рабочий стол размером 800 × 600 мм оснащён Т-образными пазами для установки приспособлений и закрепления обрабатываемых деталей.

Диапазон и привод

Модель предназначена для нарезания внутренней резьбы M3-M20. Гидравлический привод развивает крутящий момент до 95 Н·м, а максимальная частота вращения достигает 500 об/мин.

Рабочая и обратная скорости настраиваются раздельно электронным способом через частотный преобразователь. Это позволяет установить один режим для нарезания резьбы и другой для обратного вывода метчика.

Манипулятор

Параллельный манипулятор имеет рабочий радиус 1800 мм. Его шарикоподшипниковые соединения обеспечивают перемещение головки между отверстиями в пределах стола и расположенных рядом участков заготовки.

Инструментальная головка оснащена быстросменным интерфейсом Gr. 2 / Ø 31 мм для установки совместимых резьбонарезных патронов.

Управление глубиной

В автоматическом режиме оператор задаёт глубину резьбы. После достижения установленного значения привод меняет направление вращения и выводит метчик из отверстия. При ручном управлении правое и левое вращение включаются отдельными кнопками.

Смазка инструмента

Система микросмазывания встроена непосредственно в головку станка и подаёт смазочный материал в область работы метчика. Это оборудование входит в стандартное исполнение RH 20D Plus.

Стандартная комплектация

• гидравлическая установка 400 В, 3 фазы;
• корпус с интегрированной гидростанцией;
• рабочий стол 800 × 600 мм с Т-образными пазами;
• параллельный манипулятор радиусом 1800 мм;
• цифровая индикация частоты вращения;
• цифровое управление глубиной;
• ручной и автоматический режимы;
• частотный преобразователь;
• система микросмазывания;
• быстросменный инструментальный интерфейс.

Дополнительное оснащение

Для станка доступны боковой стол, комплект колёс и система подачи охлаждающей эмульсии. Резьбонарезные патроны с предохранительной муфтой и переходные кольца подбираются под используемые размеры метчиков.
