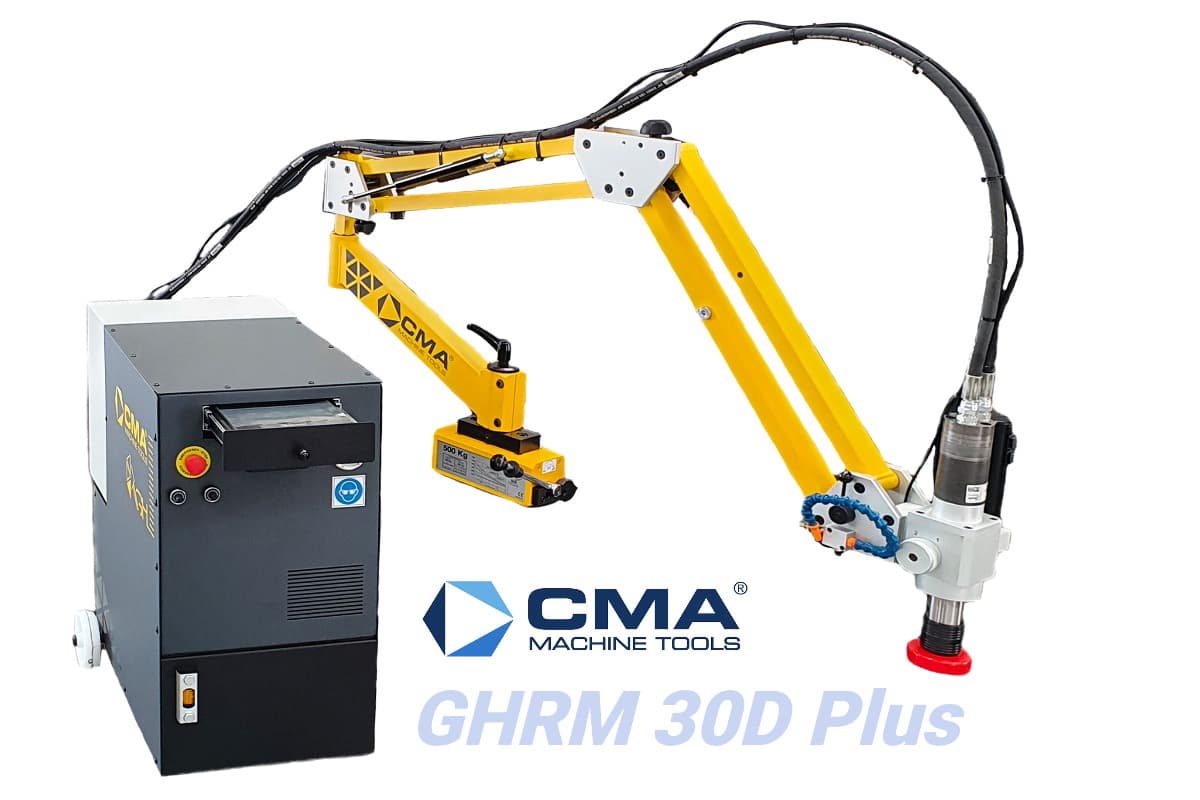

Гидравлический резьбонарезной станок CMA GHRM 30D Plus

Большая зона обработки

CMA GHRM 30D Plus объединяет мобильную гидравлическую систему, многопозиционную головку и рабочий радиус 2200 мм. Модель предназначена для нарезания внутренней резьбы M4-M30 на крупных деталях с отверстиями, расположенными на разных поверхностях.

Передвижная гидростанция устанавливается возле заготовки. Манипулятор подводит инструмент к месту обработки, а положение головки настраивается под направление отверстия.

Отличия исполнения GHRM

Таким образом, версия GHRM отличается от GHR не только поворотной головкой, но и увеличенной зоной действия манипулятора.

Силовой и скоростной режимы

При частоте до 125 об/мин привод развивает 255 Н·м. Этот режим предназначен для крупных метчиков и операций, требующих повышенного усилия.

Второй режим обеспечивает скорость до 500 об/мин и крутящий момент 64 Н·м. Он применяется для резьбы меньшего диаметра в пределах диапазона модели.

Установка на детали

Для временного закрепления манипулятора на металлической заготовке может использоваться магнитная плита 1B. Это позволяет организовать рабочую точку непосредственно на крупной конструкции.

Головка перемещается на параллельном манипуляторе с шарикоподшипниковыми соединениями. Многопозиционный узел обеспечивает изменение угла инструмента после его подвода к отверстию.

Управление циклом

Скорость нарезания и обратного вывода метчика регулируются отдельно. Цифровая система контролирует глубину, включает реверс при достижении заданного значения и отображает частоту вращения.

Для нестандартных операций предусмотрено ручное кнопочное управление направлением.

Инструментальная система

Базовый быстросменный интерфейс – Gr. 2 / Ø 31 мм. При регулярном использовании метчиков M27 и M30 доступно исполнение Gr. 3 / Ø 48 мм.

Микросмазывание встроено в рабочую головку. Резьбонарезные патроны и переходные кольца выбираются в соответствии с используемой оснасткой.

Комплектация

• отдельная передвижная гидростанция 400 В;
• параллельный манипулятор радиусом 2200 мм;
• многопозиционная рабочая головка;
• два сочетания скорости и крутящего момента;
• частотный преобразователь;
• цифровая индикация;
• цифровой контроль глубины;
• автоматический реверс;
• интегрированное микросмазывание;
• быстросменный инструментальный интерфейс.

Доступные дополнения

Для модели предлагаются магнитная плита 1B, увеличенный интерфейс Gr. 3 / Ø 48 мм, переходные кольца и патроны с предохранительной муфтой. Комплектация оснасткой определяется размерами применяемых метчиков.
