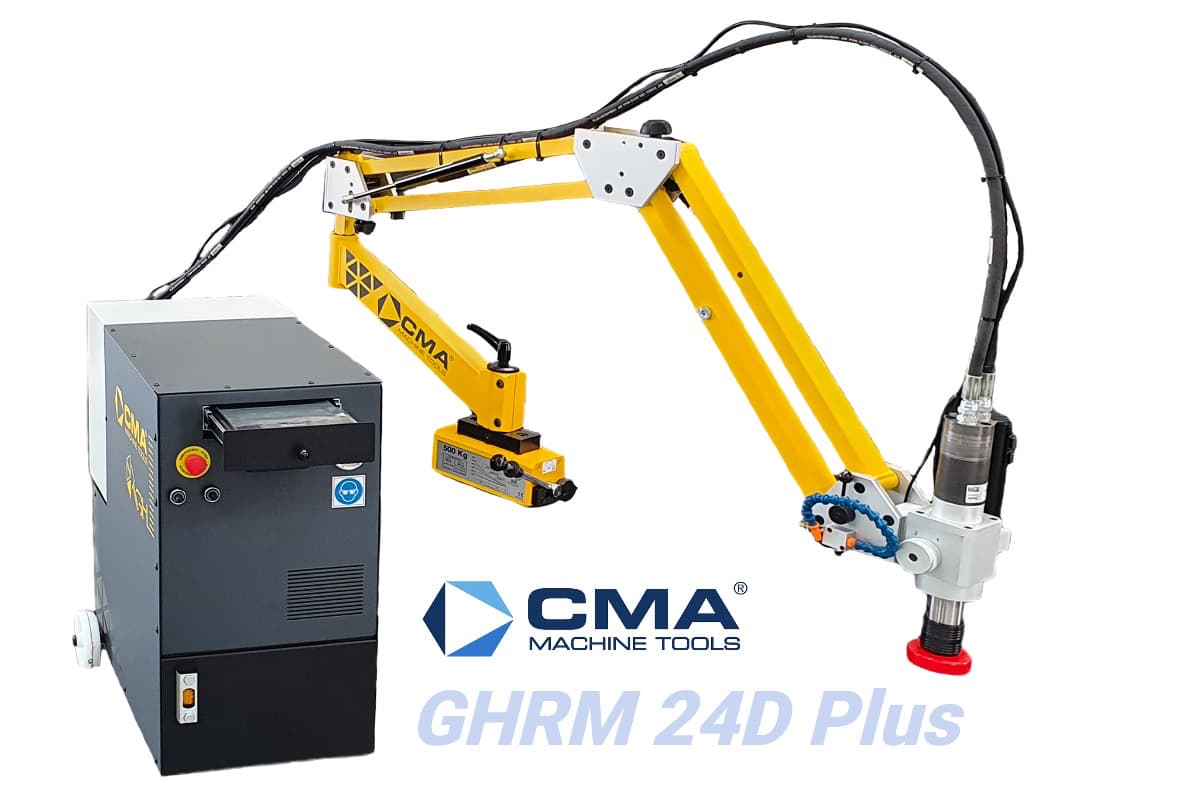

Гидравлический резьбонарезной станок CMA GHRM 24D Plus

Обработка на нескольких плоскостях

CMA GHRM 24D Plus предназначен для нарезания резьбы M3-M24 на крупногабаритных деталях, включая отверстия с различным направлением. Многопозиционная головка устанавливает метчик под нужным углом, а передвижная гидростанция позволяет организовать работу рядом с неподвижной заготовкой.

Такая конфигурация подходит для рам, сварных конструкций, корпусов и других деталей, которые неудобно переносить или поворачивать для каждой операции.

Подвод инструмента

Головка размещена на параллельном манипуляторе радиусом 1800 мм. Оператор перемещает её между точками обработки и затем настраивает требуемое угловое положение.

Шарикоподшипниковые соединения обеспечивают подвижность манипулятора. Для установки резьбонарезных патронов предусмотрен быстросменный интерфейс Gr. 2 / Ø 31 мм.

Силовой и скоростной режимы

Силовой режим используется при работе с более крупными метчиками. Скоростной режим предназначен для операций, где требуется увеличить частоту вращения при меньшем крутящем моменте.

Передвижной силовой блок

Гидравлическая установка выполнена в отдельном корпусе на колёсах и подключается к трёхфазной сети 400 В. Силовой блок можно перемещать между рабочими зонами, не перенося саму обрабатываемую деталь.

Для фиксации манипулятора на массивной металлической поверхности производитель предлагает магнитную плиту 1B.

Управление обработкой

Цифровой индикатор показывает частоту вращения, а система контроля глубины управляет завершением рабочего хода. В автоматическом цикле при достижении заданной глубины включается обратное вращение.

Частотный преобразователь позволяет отдельно настроить скорость нарезания и скорость вывода метчика. Ручной режим используется для непосредственного управления вращением вправо и влево.

Смазывание

Система микросмазывания встроена в головку и подаёт смазочный материал непосредственно к инструменту. Резьбонарезные патроны с предохранительной муфтой выбираются отдельно под размеры метчиков.

Стандартная конфигурация

• передвижная гидростанция 400 В, 3 фазы;
• параллельный манипулятор радиусом 1800 мм;
• многопозиционная головка;
• два сочетания скорости и крутящего момента;
• цифровая индикация скорости;
• цифровой контроль глубины;
• раздельная настройка рабочего и обратного хода;
• автоматический реверс;
• встроенное микросмазывание;
• быстросменный инструментальный интерфейс.

Дополнительное оснащение

Магнитная плита 1B позволяет закрепить манипулятор на крупных металлических деталях. Патроны и переходные кольца подбираются в соответствии с применяемыми метчиками и требованиями конкретной операции.
