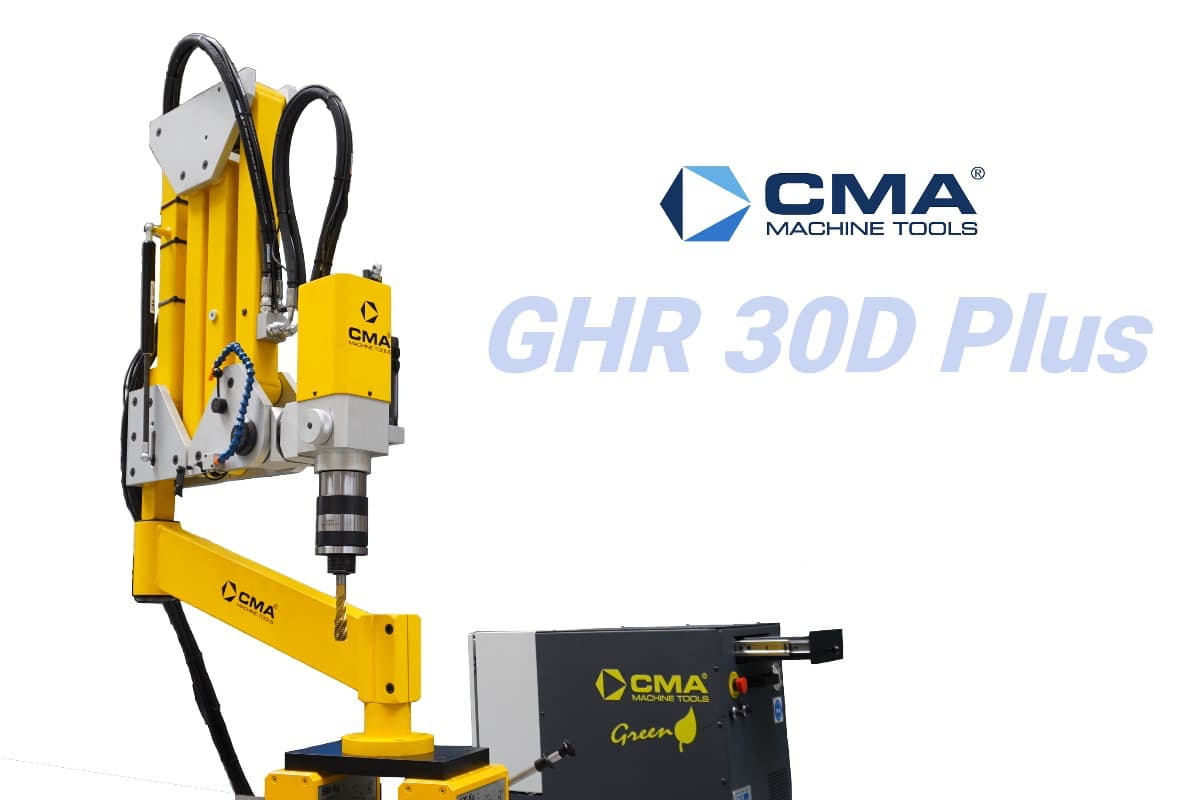

Гидравлический резьбонарезной станок CMA GHR 30D Plus

Резьба до M30 без станочного стола

CMA GHR 30D Plus используется для нарезания внутренней резьбы M4-M30 на деталях, которые невозможно или нецелесообразно устанавливать на стационарный рабочий стол. Отдельная гидростанция перемещается к месту обработки, а манипулятор размещается рядом с заготовкой.

Модель рассчитана на более высокий крутящий момент, чем исполнения GH и GHR 24, сохраняя мобильную компоновку серии GH.

Характеристики привода

Для крупных метчиков применяется режим до 125 об/мин с крутящим моментом 255 Н·м. При работе с меньшими диаметрами можно использовать скорость до 500 об/мин при моменте 64 Н·м.

Прямое и обратное вращение настраиваются раздельно через частотный преобразователь.

Размещение оборудования

Гидравлическая установка выполнена в передвижном корпусе и питается от сети 400 В, 3 фазы. Манипулятор имеет рабочий радиус 1800 мм и перемещает головку между точками обработки.

Для фиксации манипулятора на большой металлической детали может использоваться магнитная плита 1B. Она относится к дополнительному оснащению.

Цифровое управление глубиной

В автоматическом режиме оператор задаёт необходимую глубину резьбы. После её достижения привод переключается на обратное вращение и выводит метчик.

Цифровой индикатор показывает частоту вращения. При необходимости направление можно управлять вручную при помощи кнопок.

Инструментальный узел

Стандартный быстросменный интерфейс имеет размер Gr. 2 / Ø 31 мм. Для метчиков M27 и M30 производитель также предлагает увеличенное исполнение Gr. 3 / Ø 48 мм.

При использовании интерфейса Gr. 3 патроны меньшего типоразмера устанавливаются через переходные кольца 3/1 и 3/2.

Микросмазывание

Система подачи смазки встроена в головку и направляет материал в область работы метчика. Оснастка с предохранительной муфтой выбирается отдельно под конкретные размеры резьбы.

Стандартная комплектация

• отдельная передвижная гидростанция;
• параллельный манипулятор радиусом 1800 мм;
• два скоростных режима;
• цифровая индикация частоты вращения;
• цифровое управление глубиной;
• частотный преобразователь;
• автоматический реверс;
• ручное управление направлением;
• встроенное микросмазывание;
• быстросменный интерфейс Gr. 2 / Ø 31 мм.

Дополнительное оснащение

Для модели доступны магнитная плита 1B, интерфейс Gr. 3 / Ø 48 мм, переходные кольца и резьбонарезные патроны различных размеров. Следующее многопозиционное исполнение GHRM 30D Plus дополнительно имеет головку для обработки под углом и рабочий радиус 2200 мм.
