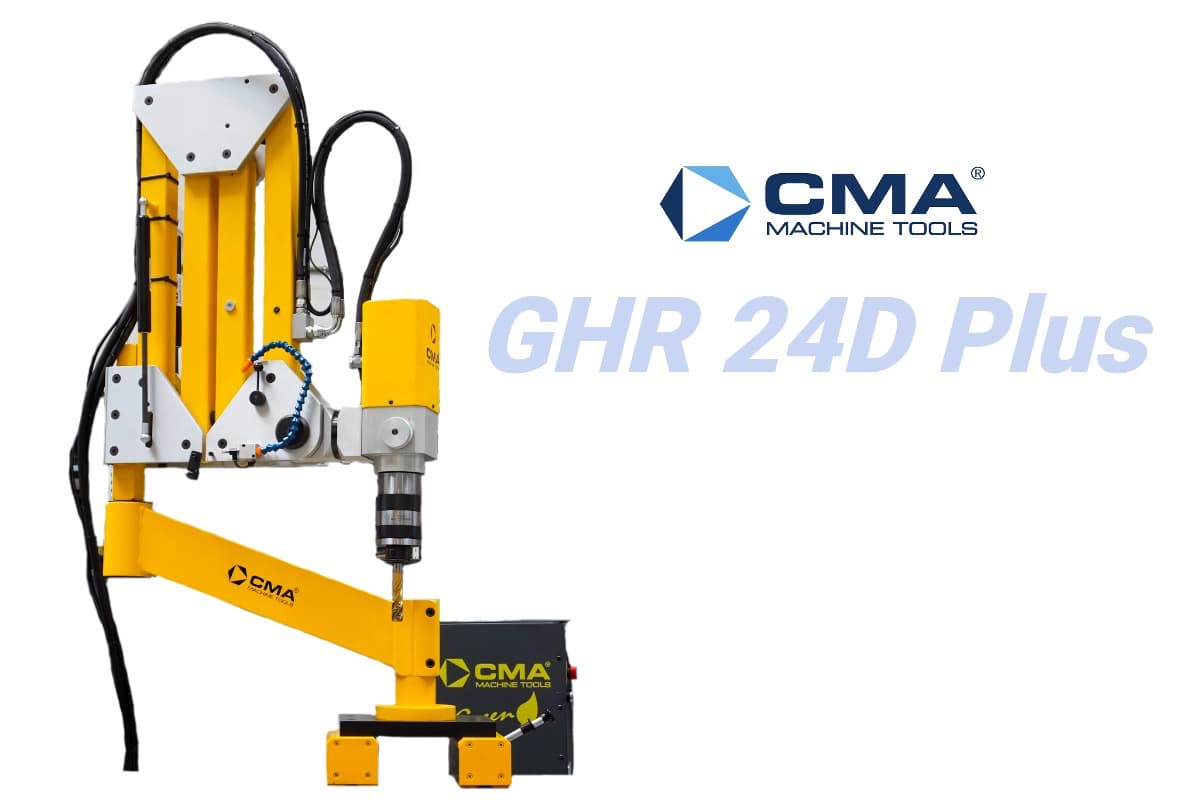

Гидравлический резьбонарезной станок CMA GHR 24D Plus

Мобильная двухрежимная система

CMA GHR 24D Plus сочетает передвижную гидростанцию и привод с двумя сочетаниями частоты вращения и крутящего момента. Станок предназначен для нарезания внутренней резьбы M3-M24 непосредственно на крупных деталях и конструкциях.

Отдельный силовой блок перемещается к месту работы, поэтому для обработки не требуется устанавливать заготовку на встроенный станочный стол.

Два режима обработки

Силовой режим развивает крутящий момент 165 Н·м при скорости до 185 об/мин. Для метчиков меньшего размера доступен режим до 750 об/мин с моментом 42 Н·м.

Такое сочетание позволяет выбирать повышенный момент для крупной резьбы либо более высокую скорость для небольших диаметров.

Рабочая зона

Параллельный манипулятор радиусом 1800 мм перемещает головку между отверстиями. Шарикоподшипниковые соединения облегчают ручное позиционирование инструмента в пределах рабочей зоны.

Для установки рядом с крупными металлическими заготовками может использоваться магнитная плита 1B. Она предлагается отдельно и не входит в базовое исполнение.

Настройка цикла

Частотный преобразователь позволяет независимо настроить рабочее и обратное вращение. Глубина задаётся цифровым способом, а выбранная скорость отображается на индикаторе.

В автоматическом режиме реверс включается при достижении установленной глубины. При ручной обработке направление вращения задаётся кнопками.

Инструмент и смазка

Рабочая головка оснащена быстросменным интерфейсом Gr. 2 / Ø 31 мм. Совместимые резьбонарезные патроны подбираются под диаметр и хвостовик метчика.

Микросмазывание интегрировано в головку и направляет смазочный материал к инструменту во время обработки.

Стандартное оснащение

• отдельная передвижная гидростанция 400 В, 3 фазы;
• параллельный манипулятор радиусом 1800 мм;
• два режима скорости и крутящего момента;
• частотный преобразователь;
• цифровая индикация скорости;
• цифровой контроль глубины;
• ручной и автоматический циклы;
• автоматический реверс;
• система микросмазывания;
• быстросменный инструментальный интерфейс.

Дополнительное оборудование

Для закрепления манипулятора доступна магнитная плита 1B. Резьбонарезные патроны, переходные кольца и другая инструментальная оснастка выбираются в зависимости от применяемых метчиков.
