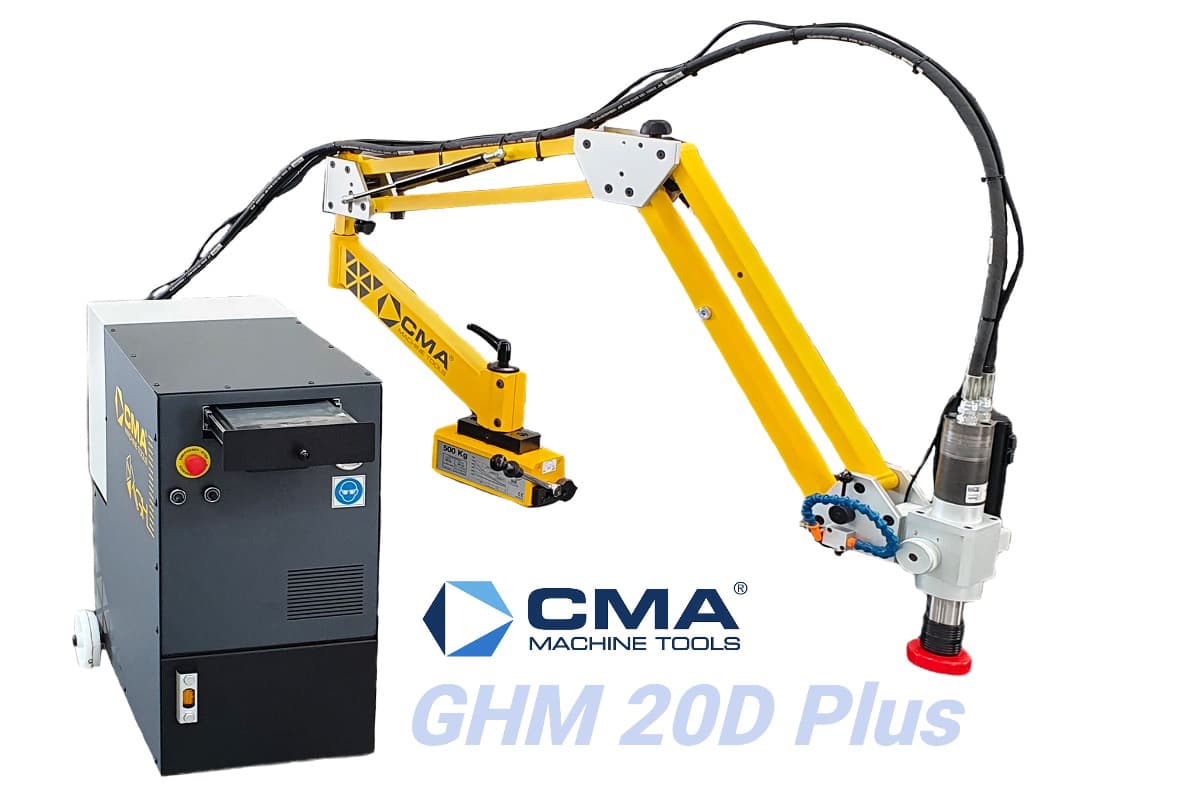

Гидравлический резьбонарезной станок CMA GHM 20D Plus

Работа возле неподвижной заготовки

CMA GHM 20D Plus предназначен для нарезания внутренней резьбы M3-M24 на крупных деталях, которые сложно перемещать к стационарному станку. Передвижная гидростанция устанавливается рядом с местом обработки, а манипулятор закрепляется в подходящей рабочей точке.

Многопозиционная головка позволяет изменять направление метчика. Благодаря этому отверстия можно обрабатывать на горизонтальных, вертикальных и наклонных поверхностях без поворота всей заготовки.

Манипулятор и головка

Параллельный манипулятор имеет радиус действия 1800 мм. Шарикоподшипниковые соединения обеспечивают перемещение головки между отверстиями в пределах рабочей зоны.

После подвода инструмента оператор настраивает положение многопозиционной головки в соответствии с направлением отверстия. Для установки оснастки используется быстросменный интерфейс Gr. 2 / Ø 31 мм.

Параметры обработки

Гидравлический привод подключается к сети 400 В, 3 фазы. Рабочая и обратная скорости регулируются отдельно посредством частотного преобразователя.

Цифровой контроль

Глубина нарезания задаётся через цифровую систему. В автоматическом режиме привод достигает установленной глубины, меняет направление вращения и выводит метчик из отверстия.

Для отдельных операций предусмотрен ручной режим с кнопочным управлением правым и левым вращением. Частота вращения отображается на цифровом индикаторе.

Смазка инструмента

Система микросмазывания встроена в рабочую головку. Она подаёт небольшое количество смазочного материала непосредственно в зону контакта метчика с деталью.

Резьбонарезные патроны с предохранительной муфтой выбираются отдельно в зависимости от размеров метчиков и исполнения их хвостовиков.

Стандартная конфигурация

• отдельная передвижная гидростанция;
• параллельный манипулятор радиусом 1800 мм;
• многопозиционная рабочая головка;
• цифровая индикация частоты вращения;
• цифровой контроль глубины;
• раздельная настройка рабочего и обратного хода;
• ручной и автоматический режимы;
• автоматическое обратное вращение;
• встроенное микросмазывание;
• быстросменный инструментальный интерфейс.

Дополнительное оснащение

Для фиксации манипулятора на крупных металлических конструкциях доступна магнитная плита 1B. Патроны и переходные кольца подбираются под используемый инструмент и требуемый диапазон резьбы.
