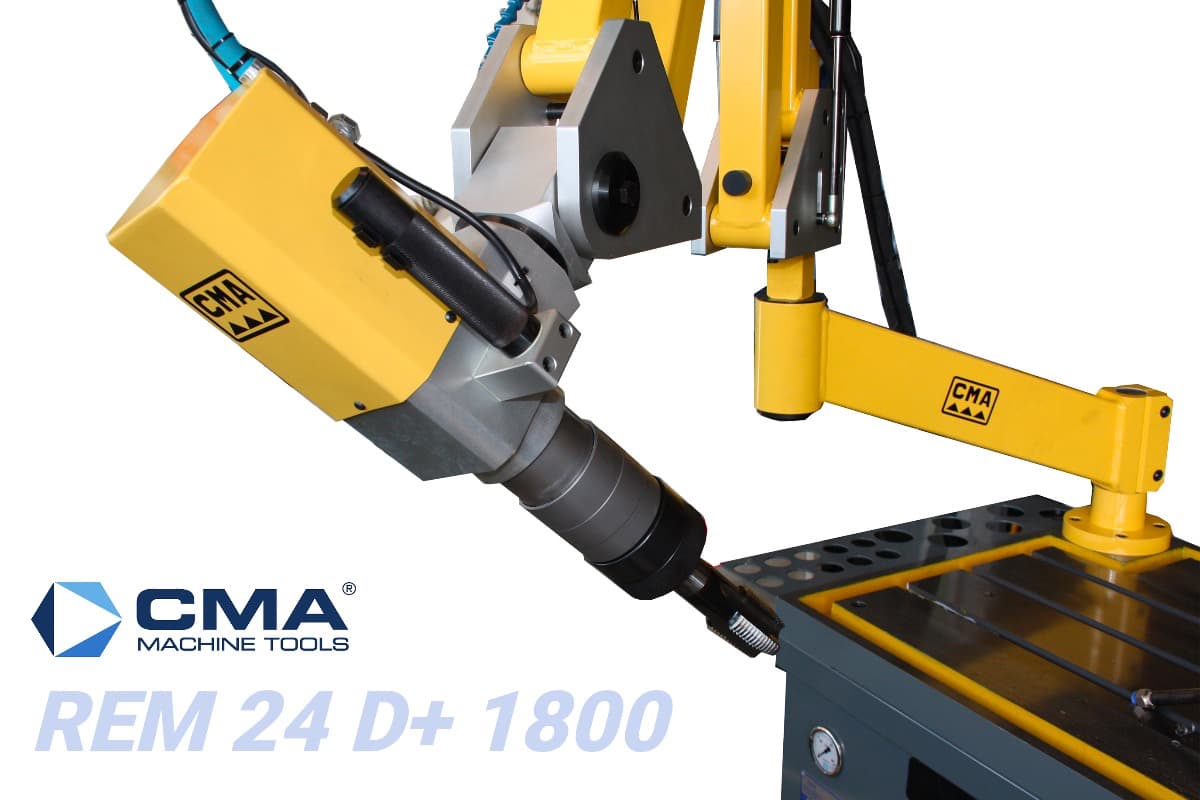

Электрический резьбонарезной станок CMA REM 24 D+ 1800

Сочетание рабочей зоны и подвижности

CMA REM 24 D+ 1800 объединяет двухзвенный манипулятор радиусом 1800 мм и многопозиционную рабочую головку. Манипулятор отвечает за перемещение инструмента по большой рабочей зоне, а поворотный механизм позволяет изменить его направление относительно поверхности заготовки.

Модель рассчитана на нарезание внутренней резьбы M3-M24. Такая конфигурация подходит для крупных деталей со множеством отверстий, расположенных на разных участках и под различными углами.

Позиционирование головки

Оператор подводит головку к точке обработки при помощи шарикоподшипникового параллельного манипулятора. Два звена обеспечивают радиус действия 1800 мм и позволяют работать на протяжённой поверхности без постоянного перемещения заготовки.

После позиционирования многопозиционная головка устанавливается в соответствии с направлением отверстия. Для смены оснастки используется интерфейс Gr. 2 / Ø 31 мм.

Настройка и повторение операций

Электрический привод поддерживает плавную настройку скорости до 250 об/мин. Выбранная частота вращения отображается на цифровом индикаторе.

Глубина задаётся через систему D+. В автоматическом цикле метчик достигает установленной глубины, после чего привод переходит на обратное вращение. Пять программ позволяют сохранить параметры разных операций, а счётчик фиксирует количество обработанных деталей.

Рабочие возможности

Смазка и оснастка

Система смазки входит в исполнение с манипулятором 1800 мм и подаёт смазочный материал в область работы метчика. Для установки инструмента применяются быстросменные резьбонарезные патроны с предохранительной муфтой.

Патроны и переходные кольца подбираются отдельно с учётом размера резьбы, диаметра хвостовика и стандарта метчика DIN 371 или DIN 376.

Комплектация модели

• электрическая приводная головка;
• двухзвенный параллельный манипулятор;
• многопозиционная система установки головки;
• цифровой индикатор скорости;
• плавная регулировка частоты вращения;
• цифровое управление глубиной;
• ручной и автоматический режимы;
• автоматическое обратное вращение;
• память пяти программ;
• счётчик обработанных деталей;
• система смазки;
• быстросменный инструментальный интерфейс.

Оснащение рабочего места

В качестве дополнительного оборудования доступны чугунный стол 800 × 600 мм, боковой стол, магнитная монтажная плита 1B и комплект колёс. Конфигурация рабочего места выбирается с учётом размеров обрабатываемых деталей и способа установки оборудования.
