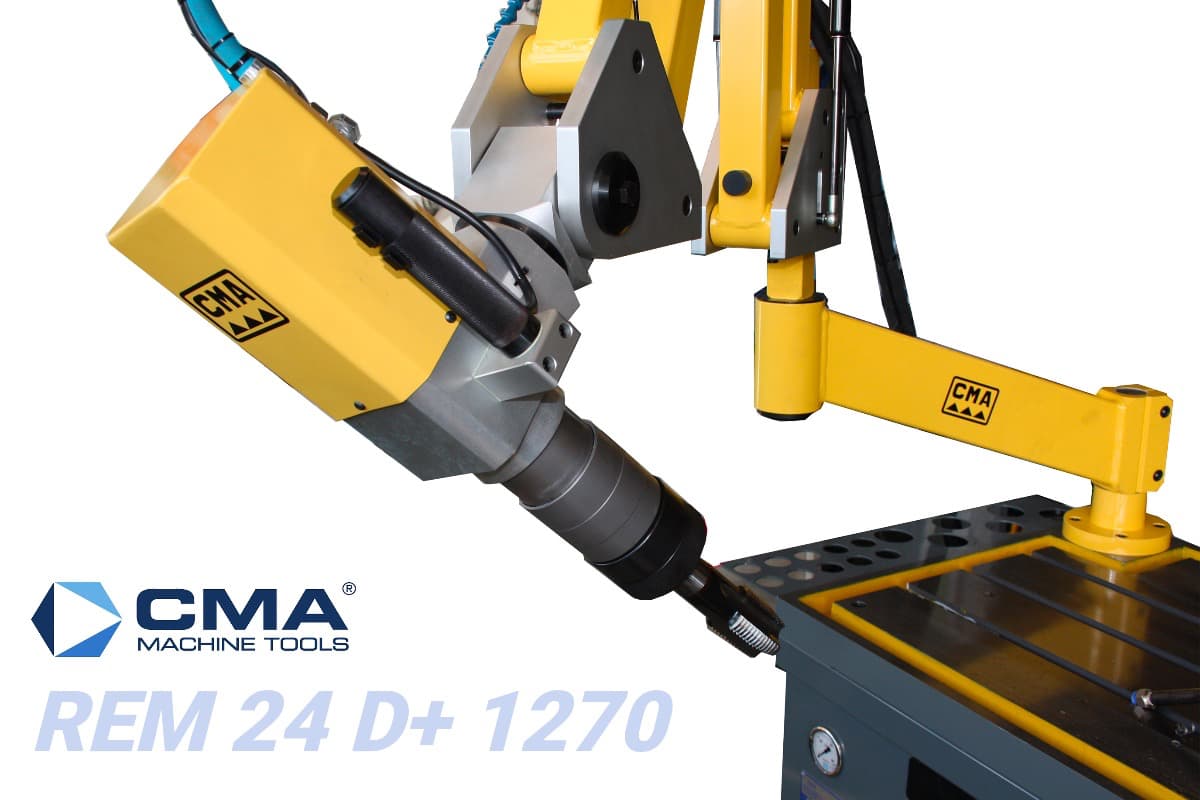

Электрический резьбонарезной станок CMA REM 24 D+ 1270

Многопозиционная обработка

Модель CMA REM 24 D+ 1270 предназначена для нарезания внутренней резьбы M3-M24 в отверстиях с различным расположением. Рабочую головку можно повернуть относительно детали, чтобы направить метчик под требуемым углом.

Многопозиционное исполнение особенно полезно при работе с пространственными конструкциями, корпусными деталями и заготовками, которые неудобно поворачивать для каждого нового отверстия.

Компактный рабочий радиус

Однозвенный параллельный манипулятор охватывает зону радиусом 1270 мм. Оператор перемещает головку между точками обработки и настраивает её положение непосредственно у заготовки.

Такое исполнение занимает меньше рабочего пространства, чем версия с манипулятором 1800 мм, сохраняя диапазон резьбы до M24 и возможность обработки под углом.

Параметры цикла

Частота вращения плавно изменяется до 250 об/мин. Текущее значение отображается на цифровом индикаторе. Система управления глубиной D+ позволяет задать момент перехода на обратное вращение и обеспечить вывод метчика после завершения рабочего хода.

Для единичных операций предусмотрен ручной режим. При повторяющейся обработке можно использовать автоматический цикл, одну из пяти сохранённых программ и встроенный счётчик деталей.

Сводные характеристики

Работа с оснасткой

Инструмент устанавливается через быстросменный интерфейс Gr. 2 / Ø 31 мм. Для каждого размера метчика подбирается резьбонарезной патрон с соответствующей предохранительной муфтой. При установке держателей меньшего размера могут применяться переходные кольца.

Состав стандартного исполнения

• электрическая приводная система;
• однозвенный параллельный манипулятор радиусом 1270 мм;
• многопозиционная головка;
• плавное управление скоростью;
• цифровая индикация частоты вращения;
• цифровое задание глубины;
• автоматическое обратное вращение;
• память пяти программ;
• счётчик обработанных деталей;
• быстросменный инструментальный интерфейс.

Дополнительная комплектация

Для размещения оборудования предлагаются чугунный стол 800 × 600 мм и магнитная монтажная плита 1B. Боковой стол расширяет доступную поверхность, а комплект колёс позволяет сделать рабочее место мобильным.

Резьбонарезные патроны, переходные кольца и другая инструментальная оснастка выбираются под конкретный диапазон применяемых метчиков.
