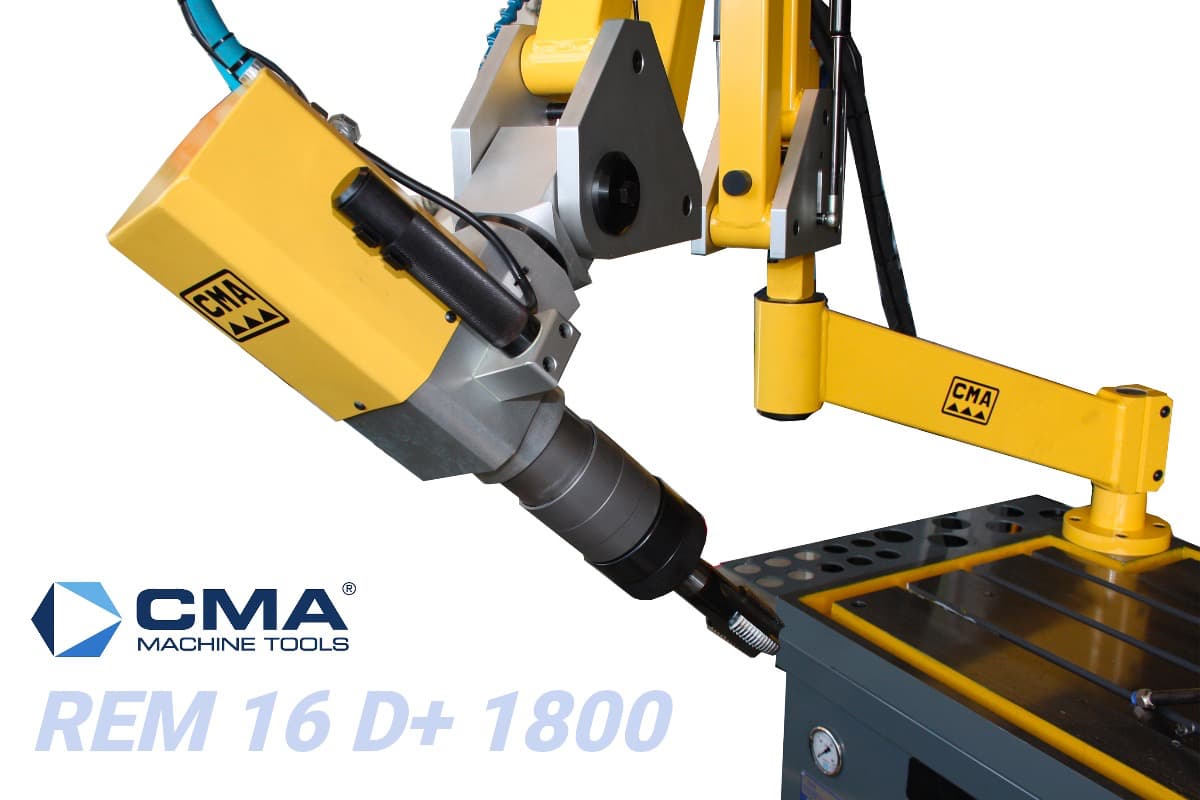

Электрический резьбонарезной станок CMA REM 16 D+ 1800

Конфигурация модели

CMA REM 16 D+ 1800 сочетает увеличенную рабочую зону и возможность изменения положения резьбонарезной головки. Двухзвенный параллельный манипулятор имеет радиус 1800 мм, а многопозиционный узел позволяет ориентировать инструмент под углом к поверхности детали.

Такое исполнение предназначено для нарезания внутренней резьбы M3-M16 в отверстиях, расположенных на разных участках и плоскостях крупной заготовки.

Позиционирование инструмента

Манипулятор перемещает головку в пределах рабочей зоны без необходимости переставлять основание станка. Шарикоподшипниковые соединения обеспечивают подвижность его звеньев, а многопозиционная головка отвечает за настройку направления инструмента.

Быстросменный интерфейс Gr. 2 / Ø 31 мм рассчитан на установку совместимых резьбонарезных патронов. Патрон выбирается с учётом диаметра метчика и стандарта его хвостовика.

Управление рабочим циклом

Частота вращения регулируется плавно до 500 об/мин и отображается на цифровом индикаторе. В ручном режиме направление вращения вправо или влево задаётся кнопками. В автоматическом режиме станок доходит до установленной глубины и самостоятельно включает обратное вращение для вывода метчика.

Система D+ сохраняет пять программ обработки. Вместе с глубиной в работе используется счётчик деталей, позволяющий контролировать количество повторённых циклов.

Сравнение исполнений

Комплектация

В стандартное исполнение входят электрическая приводная головка, двухзвенный параллельный манипулятор, многопозиционный механизм, цифровой индикатор скорости, управление глубиной D+, память пяти программ, счётчик деталей и система смазки при нарезании резьбы.

Подключение выполняется к однофазной сети 230 В. Быстросменный интерфейс позволяет менять совместимую оснастку без сложной перенастройки головки.

Дополнительное оборудование

Для стационарного рабочего места доступен чугунный стол размером 800 × 600 мм. Также предлагаются боковой стол, комплект колёс и магнитная монтажная плита 1B.

Резьбонарезные патроны с предохранительной муфтой и переходные кольца поставляются в исполнениях для разных размеров метчиков.
