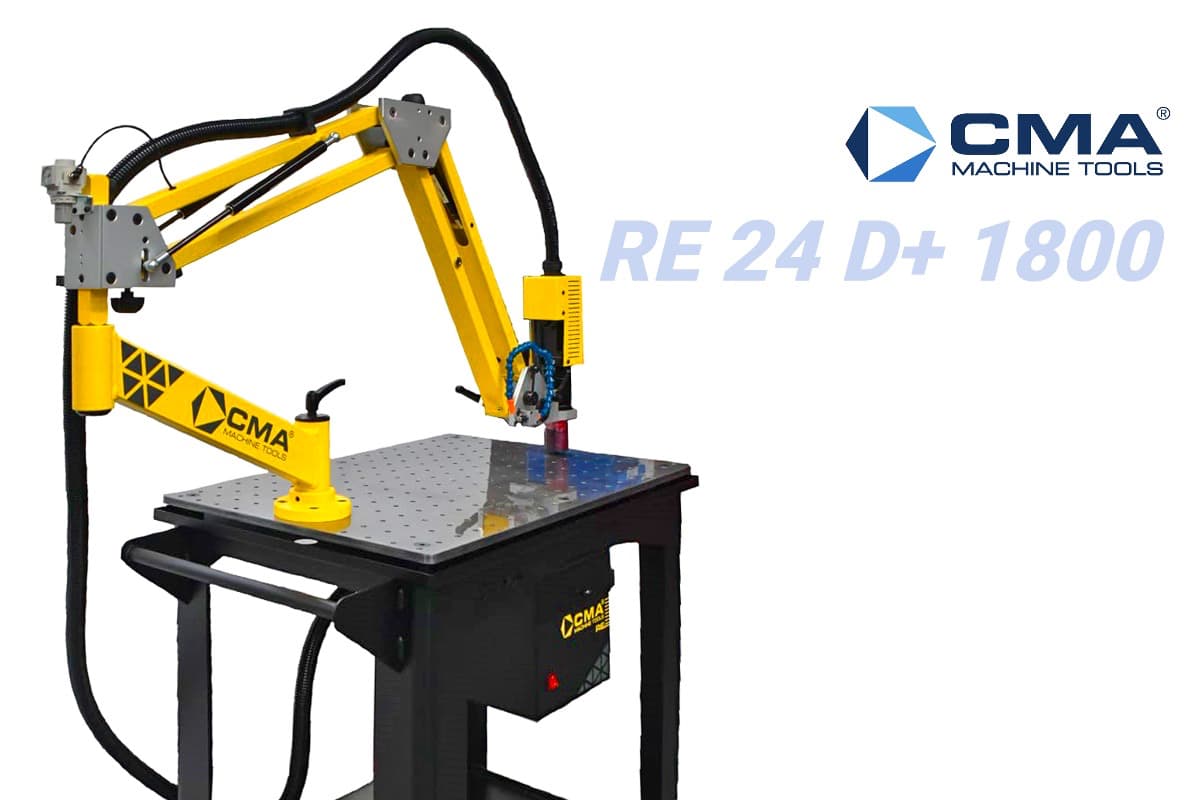

Электрический резьбонарезной станок CMA RE 24 D+ 1800

Для протяжённых деталей

CMA RE 24 D+ 1800 предназначен для нарезания внутренней резьбы M3-M24 на крупных заготовках и в пределах расширенного рабочего места. Двухзвенный манипулятор радиусом 1800 мм позволяет перемещать головку между удалёнными друг от друга отверстиями без перестановки основания станка.

Шарикоподшипниковая конструкция облегчает позиционирование головки и обеспечивает подвижность обоих звеньев манипулятора.

Диапазон обработки

Максимальная частота вращения составляет 250 об/мин. Скорость регулируется плавно, поэтому оператор может выбирать подходящий режим для метчиков разных размеров в пределах диапазона M3-M24.

Инструмент устанавливается через быстросменный интерфейс Gr. 2 / Ø 31 мм. Резьбонарезные патроны и переходные кольца подбираются в зависимости от размера метчика и его хвостовика.

Автоматический цикл

Цифровая система D+ управляет глубиной нарезания. После достижения заданного значения станок автоматически меняет направление вращения и выводит метчик из отверстия.

Для повторяющихся операций предусмотрена память на пять программ. Счётчик обработанных деталей помогает контролировать количество выполненных циклов, а цифровой индикатор показывает установленную частоту вращения.

Технические характеристики

Смазка и режимы работы

Исполнение с двухзвенным манипулятором комплектуется системой смазки для зоны нарезания резьбы. Она предназначена для подачи смазочного материала непосредственно во время обработки.

В ручном режиме направление вращения задаётся кнопками. Автоматический режим выполняет рабочий ход и обратное вращение в соответствии с установленной глубиной.

Стандартная комплектация

• электрический привод с питанием 230 В;
• двухзвенный параллельный манипулятор радиусом 1800 мм;
• плавная регулировка скорости;
• цифровая индикация частоты вращения;
• цифровое управление глубиной;
• ручной и автоматический рабочие циклы;
• автоматический реверс;
• память пяти программ;
• счётчик обработанных деталей;
• система смазки при нарезании резьбы;
• быстросменный инструментальный интерфейс.

Дополнительное оснащение

Станок можно дополнить чугунным рабочим столом 800 × 600 мм, боковым столом, комплектом колёс или магнитной плитой 1B. Инструментальная оснастка приобретается в соответствии с используемыми метчиками и требуемыми размерами резьбы.
