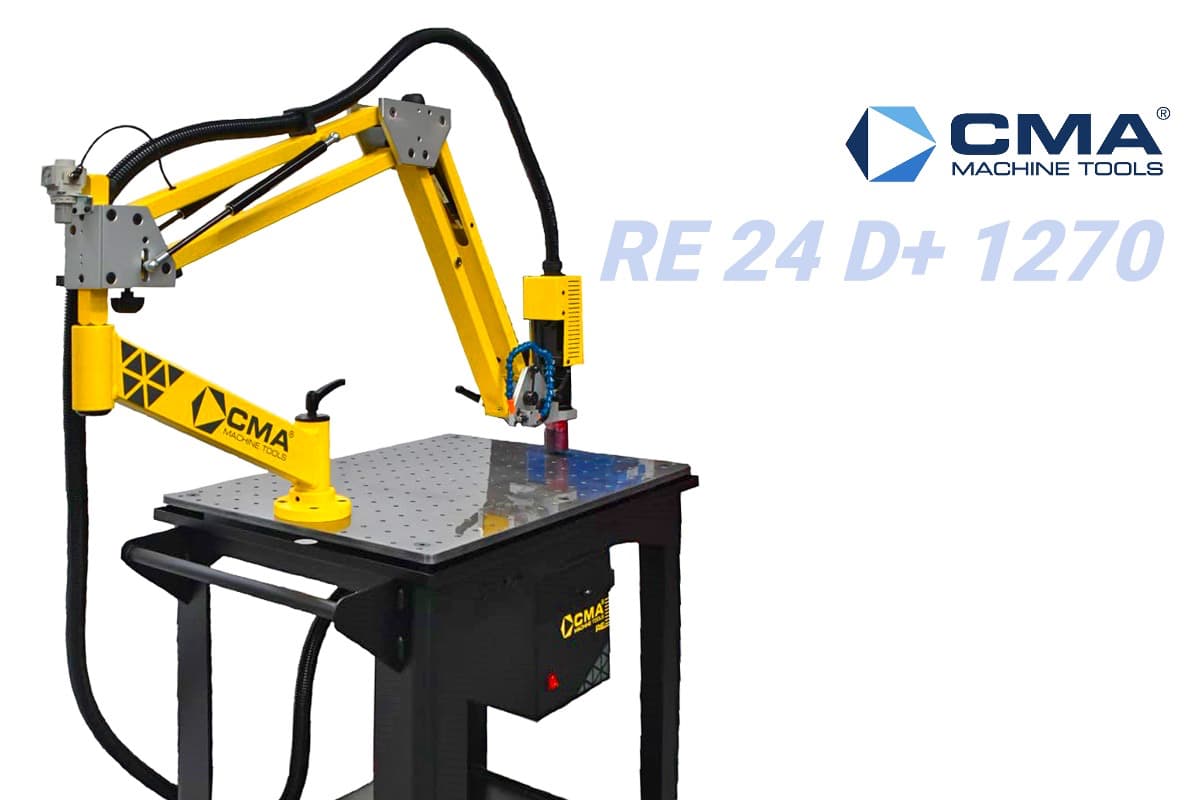

Электрический резьбонарезной станок CMA RE 24 D+ 1270

Работа с резьбой до M24

CMA RE 24 D+ 1270 рассчитан на диапазон M3-M24 и предназначен для обработки отверстий в металлических деталях. По сравнению с моделями RE 16 он поддерживает более крупную резьбу, при этом максимальная частота вращения составляет 250 об/мин.

Исполнение с радиусом 1270 мм имеет компактный однозвенный параллельный манипулятор. Он позволяет обслуживать рабочую зону вокруг точки крепления станка и последовательно перемещать головку между подготовленными отверстиями.

Выбор режима

В ручном цикле оператор управляет правым и левым вращением при помощи кнопок. Автоматический режим работает по заданной глубине: после достижения установленного значения привод меняет направление и выводит метчик из отверстия.

Скорость регулируется без фиксированных ступеней. Её значение и параметры глубины контролируются цифровой системой D+.

Сохранение настроек

В памяти станка предусмотрено пять программ для повторяющихся операций. Каждая программа позволяет использовать ранее заданную глубину без повторной настройки перед обработкой однотипных деталей. Встроенный счётчик показывает количество выполненных циклов.

Инструментальная оснастка

Быстросменная система рассчитана на совместимые резьбонарезные патроны, включая оснастку Bilz. Для небольших метчиков могут использоваться переходные кольца, позволяющие устанавливать держатели меньшего типоразмера в интерфейс Gr. 2 / Ø 31 мм.

Конкретный патрон выбирается по диаметру резьбы, размеру хвостовика и стандарту метчика DIN 371 или DIN 376.

Стандартное исполнение

• электрическая резьбонарезная головка;
• однозвенный параллельный манипулятор радиусом 1270 мм;
• плавная настройка частоты вращения;
• цифровая индикация скорости;
• цифровое управление глубиной;
• ручной и автоматический циклы;
• автоматическое обратное вращение;
• память пяти программ;
• счётчик выполненных операций;
• быстросменный инструментальный интерфейс.

Варианты оснащения

Рабочее место можно дополнить чугунным столом 800 × 600 мм, боковой приставной поверхностью, комплектом колёс или магнитной плитой 1B. Резьбонарезные патроны и переходники выбираются отдельно в соответствии с используемым инструментом.
