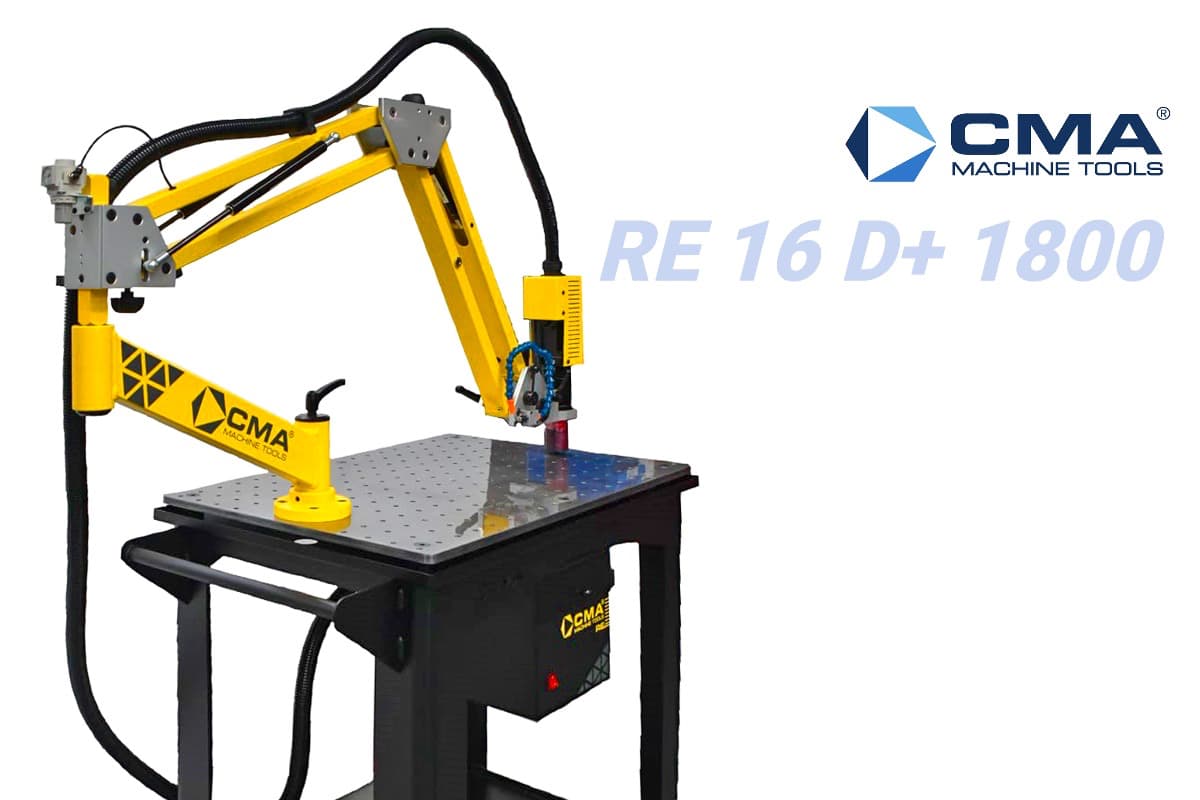

Электрический резьбонарезной станок CMA RE 16 D+ 1800

Увеличенная рабочая зона

Главная особенность CMA RE 16 D+ 1800 – двухзвенный параллельный манипулятор с рабочим радиусом 1800 мм. По сравнению с исполнением 1270 мм он охватывает большую площадь и позволяет последовательно обрабатывать отверстия, расположенные на протяжённых деталях или на разных участках рабочего стола.

Подвижные соединения выполнены на шарикоподшипниках. Головка перемещается оператором и удерживает выбранное положение над точкой обработки.

Нарезание резьбы

Станок рассчитан на внутреннюю резьбу M3-M16. Частота вращения плавно настраивается до 500 об/мин, благодаря чему режим можно подобрать под используемый метчик и обрабатываемую деталь. Для установки оснастки применяется быстросменный интерфейс Gr. 2 / Ø 31 мм.

Версия с двухзвенным манипулятором 1800 мм штатно оснащается системой смазки, подающей смазочный материал в зону нарезания резьбы.

Цифровая система D+

Оператор задаёт глубину обработки и выбирает ручной либо автоматический цикл. В автоматическом режиме после достижения установленной глубины направление вращения меняется без отдельной команды, обеспечивая вывод метчика из отверстия.

Пять программ позволяют сохранить параметры повторяющихся операций. Встроенный счётчик фиксирует количество обработанных деталей, а цифровой индикатор показывает установленную частоту вращения.

Технические данные

Стандартная конфигурация

• электрическая приводная головка;
• двухзвенный параллельный манипулятор;
• цифровая индикация частоты вращения;
• система управления глубиной D+;
• ручной и автоматический рабочие циклы;
• автоматическое изменение направления вращения;
• память пяти программ;
• счётчик обработанных деталей;
• система смазки при нарезании резьбы;
• быстросменный инструментальный интерфейс.

Оснащение рабочего места

Дополнительно станок можно установить на чугунный стол размером 800 × 600 мм либо на магнитную плиту 1B. Для расширения рабочей поверхности предлагается боковой стол, а для перемещения оборудования – комплект колёс.

Резьбонарезные патроны и переходные кольца выбираются в соответствии с диаметром метчика и параметрами его хвостовика.
