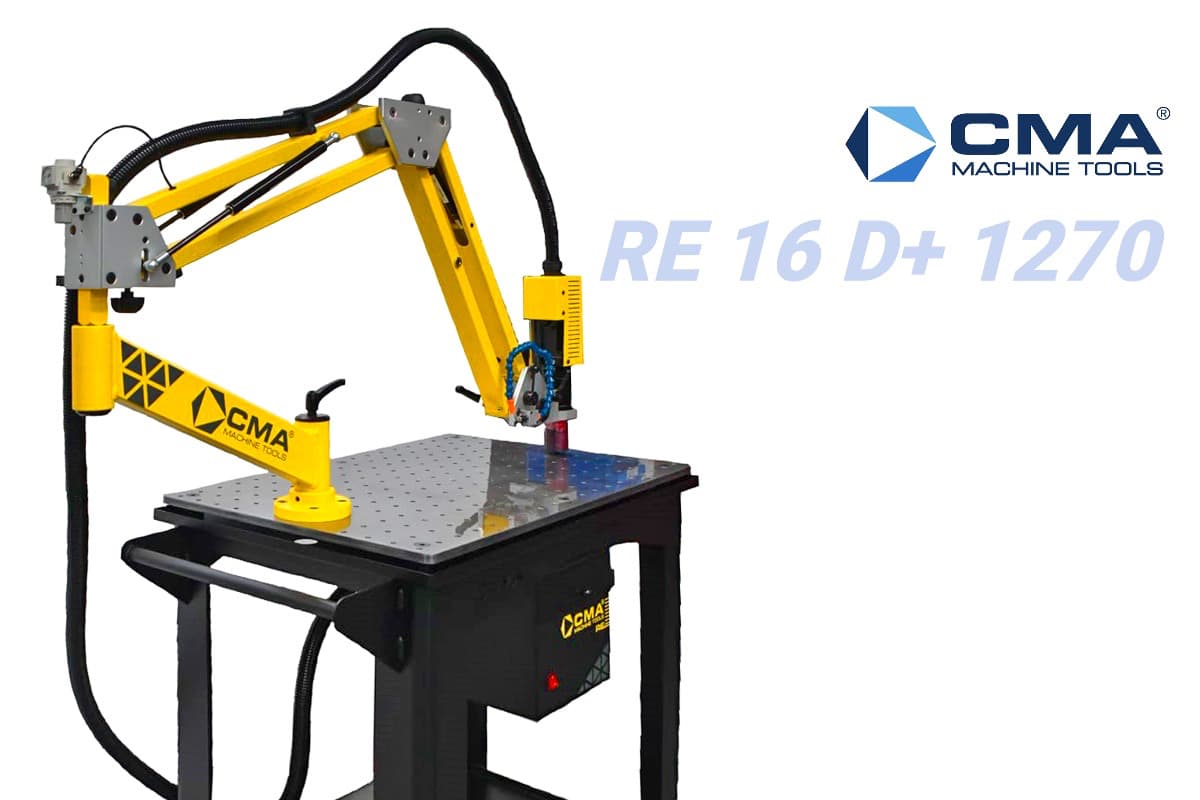

Электрический резьбонарезной станок CMA RE 16 D+ 1270

Назначение

Электрический станок CMA RE 16 D+ 1270 предназначен для контролируемого нарезания внутренней резьбы M3-M16. Параллельный манипулятор с радиусом 1270 мм обеспечивает перемещение рабочей головки между отверстиями, а электрический привод позволяет точно настраивать скорость обработки.

Модель подходит для операций, в которых важны повторяемая глубина резьбы и сохранение рабочих параметров для последующего использования.

Электронное управление

Частота вращения плавно регулируется в пределах до 500 об/мин, а установленное значение отображается на цифровом индикаторе. Оператор может выбрать ручной режим либо автоматический рабочий цикл.

Система D+ обеспечивает цифровое управление глубиной. В памяти сохраняются пять программ глубины, дополненных счётчиком выполненных циклов. Это позволяет повторно использовать настроенные параметры при обработке однотипных деталей.

Основные характеристики

Рабочая система

Инструментальная головка установлена на параллельном манипуляторе и перемещается оператором в пределах рабочей зоны. Быстросменный интерфейс Gr. 2 / Ø 31 мм позволяет устанавливать совместимые резьбонарезные патроны с предохранительной муфтой.

Для работы с разными диаметрами метчиков применяются патроны и переходные кольца, соответствующие размеру инструмента и стандарту хвостовика DIN 371 или DIN 376.

Стандартное оснащение

• электрический привод с питанием 230 В;
• параллельный манипулятор радиусом 1270 мм;
• плавная регулировка частоты вращения;
• цифровой индикатор скорости;
• цифровой контроль глубины;
• память пяти программ;
• счётчик рабочих циклов;
• ручной и автоматический режимы;
• быстросменный инструментальный интерфейс.

Дополнительное оснащение

Для станка предлагаются чугунный рабочий стол размером 800 × 600 мм, боковой стол, комплект колёс и магнитная монтажная плита 1B. Резьбонарезные патроны и переходные кольца подбираются с учётом используемого диапазона резьбы.
