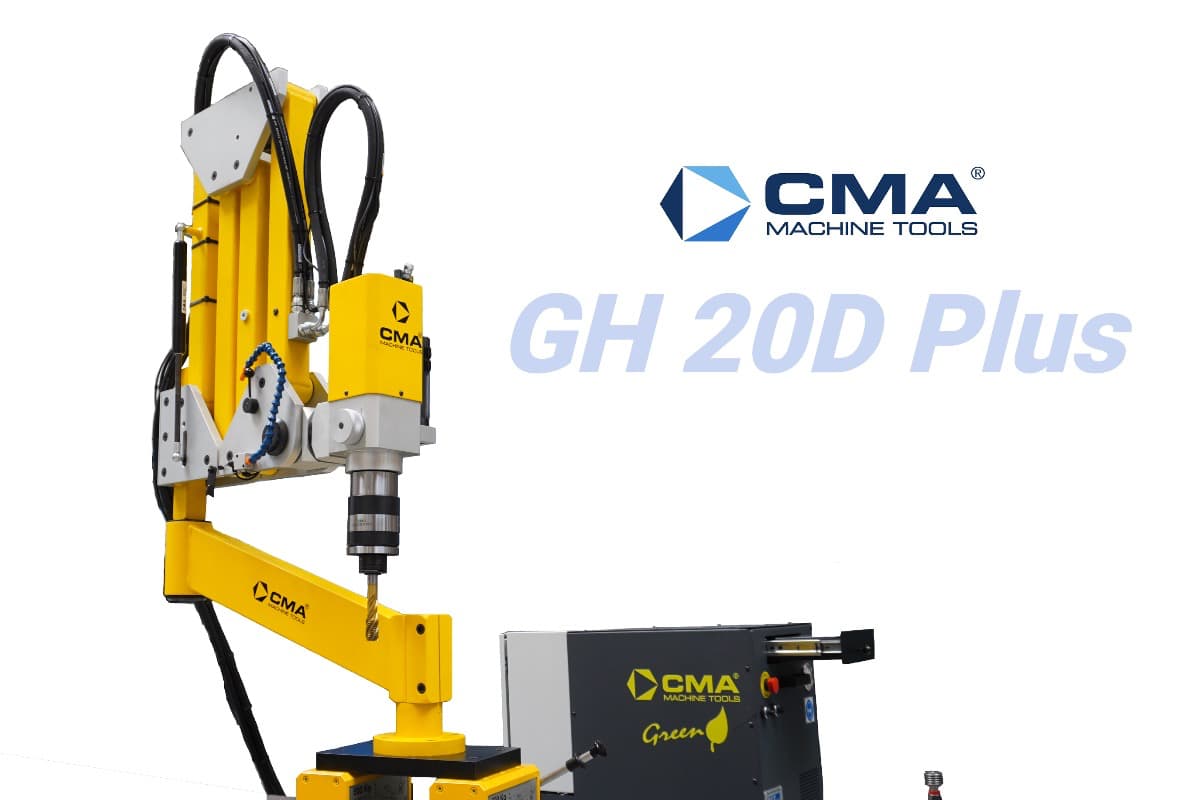

Гидравлический резьбонарезной станок CMA GH 20D Plus

Станок для крупных деталей

CMA GH 20D Plus разработан для нарезания резьбы непосредственно на крупногабаритных и тяжёлых заготовках. Вместо стационарного основания с рабочим столом используется отдельная передвижная гидростанция, которую можно разместить рядом с зоной выполнения работ.

Такое исполнение позволяет подвести резьбонарезной манипулятор к детали, если саму заготовку трудно переместить или установить на стандартный станочный стол.

Диапазон обработки

Модель предназначена для внутренней резьбы M3-M24. Гидравлический привод обеспечивает частоту вращения до 500 об/мин и максимальный крутящий момент 95 Н·м.

Передвижная гидростанция

Гидравлический блок выполнен в отдельном корпусе на колёсах. Он обеспечивает питание рабочей головки и перемещается по производственному помещению независимо от обрабатываемой детали.

Параллельный манипулятор имеет рабочий радиус 1800 мм. Для закрепления рядом с крупной металлической заготовкой производитель предлагает магнитную плиту 1B.

Управление глубиной

Цифровая система отображает частоту вращения и контролирует глубину резьбы. При автоматической обработке после достижения установленного значения привод меняет направление и выводит метчик из отверстия.

В ручном режиме правое и левое вращение включается кнопками. Частотный преобразователь позволяет отдельно задавать скорость рабочего и обратного хода.

Смазка и смена инструмента

Система микросмазывания встроена в рабочую головку и подаёт смазочный материал непосредственно к метчику. Для установки оснастки предусмотрен быстросменный интерфейс Gr. 2 / Ø 31 мм.

Резьбонарезные патроны с предохранительной муфтой и переходные кольца выбираются в соответствии с размером и хвостовиком метчика.

Стандартное оснащение

• передвижная гидравлическая установка 400 В, 3 фазы;
• параллельный манипулятор радиусом 1800 мм;
• гидравлическая рабочая головка;
• цифровая индикация скорости;
• цифровое управление глубиной;
• ручной и автоматический режимы;
• автоматический реверс;
• частотный преобразователь;
• интегрированное микросмазывание;
• быстросменный инструментальный интерфейс.

Дополнительное оборудование

Для закрепления манипулятора на крупных металлических деталях доступна магнитная плита 1B. Патроны, переходные кольца и другая инструментальная оснастка подбираются под используемый диапазон метчиков.
