Как правильно паять паяльником с канифолью и оловом

Новичок обычно старается расплавить побольше припоя и перенести его жалом на соединение. Получается круглая капля, которая лежит поверх провода или контактной площадки, но почти не держится.

При правильной пайке сначала нагревают соединяемые поверхности, а припой подают непосредственно к месту контакта. Расплав должен растечься по металлу, а не приклеиться к нему отдельным шариком.

На качество соединения одновременно влияют:

• чистота деталей;
• состояние жала;
• температура;
• наличие флюса;
• мощность паяльника;
• продолжительность нагрева;
• неподвижность деталей во время застывания.

Пайка считается удачной не тогда, когда припоя много, а когда он смочил обе поверхности и образовал тонкий переход между ними.

На печатной плате припой соединяет вывод компонента с медной контактной площадкой. Сам по себе большой комок припоя не исправит непрогретый или загрязненный контакт.

Для обычных проводов и выводных компонентов не требуется дорогая профессиональная станция. Но паяльник должен нормально прогреваться и удерживать температуру во время контакта с деталью.

Практичный набор:

• паяльник или станция мощностью примерно 50-80 Вт;
• жало среднего размера;
• подставка;
• припой с флюсом внутри;
• канифоль или нейтральный флюс для электроники;
• латунная стружка или губка для очистки жала;
• пинцет;
• бокорезы;
• держатель платы или деталей;
• термоусадочная трубка для проводов;
• изопропиловый спирт и щетка для очистки платы.

Очень тонкое игольчатое жало не обязательно удобнее. Оно передает мало тепла и быстро остывает при прикосновении к проводу, разъему или широкой дорожке. Для большинства первых работ лучше небольшое скошенное или плоское жало.

В разговорной речи проволоку для пайки часто называют оловом. На практике это припой – сплав, основу которого обычно составляет олово.

Распространены два варианта:

• свинцово-оловянный припой;
• бессвинцовый припой на основе олова.

Свинцово-оловянный припой плавится при меньшей температуре, хорошо растекается и удобен для обучения. Бессвинцовый требует более сильного нагрева и обычно хуже смачивает поверхность без подходящего флюса.

Для ручной пайки электроники удобна проволока диаметром около 0,5-1 мм. Толстым припоем сложнее дозировать количество на маленькой контактной площадке.

Внутри проволоки часто находится флюс. Это можно заметить по появлению дыма и характерному запаху при плавлении. Дополнительная канифоль нужна не при каждом касании, но она полезна при лужении проводов, работе со старыми выводами и повторном прогреве соединения.

Рабочая поверхность жала должна быть покрыта тонким слоем расплавленного припоя. Такое покрытие называют лужением.

Последовательность простая:

1. Нагрейте паяльник.
2. Очистите жало в латунной стружке или о влажную термостойкую губку.
3. Сразу коснитесь жалом припоя.
4. Распределите расплав по рабочей части жала.
5. Удалите лишнее легким движением в латунной стружке.

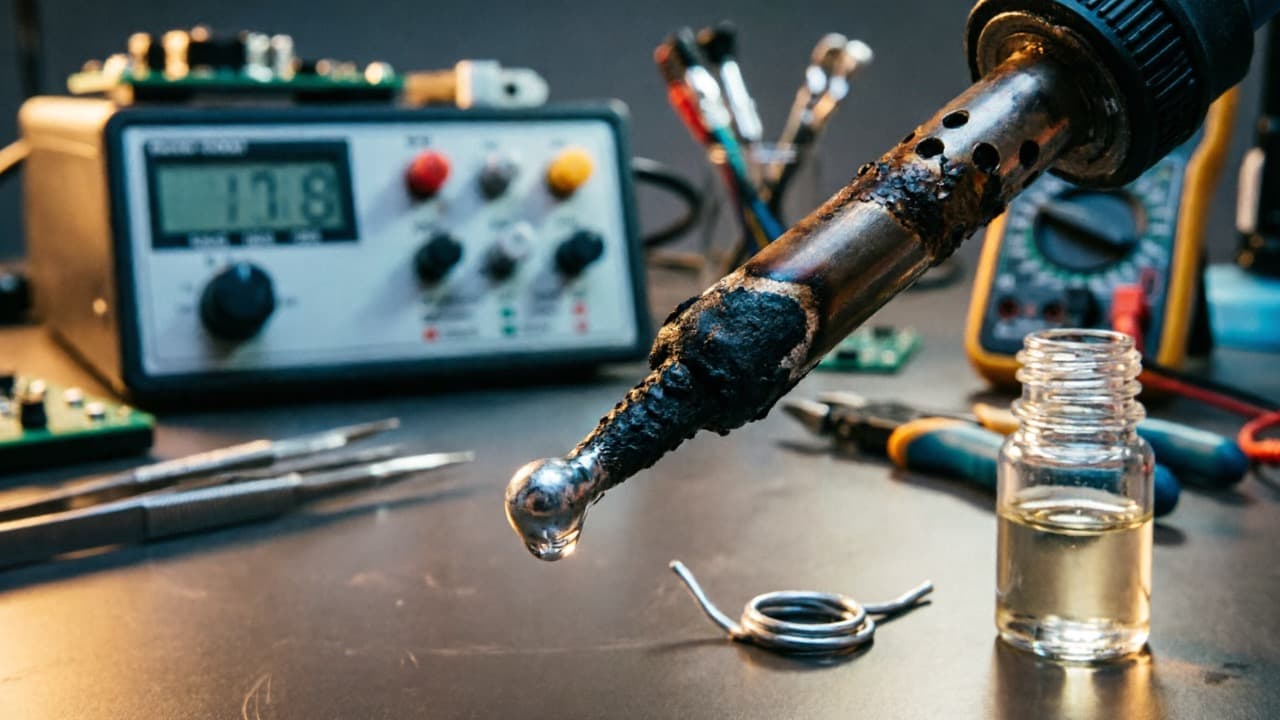

На поверхности должен остаться тонкий блестящий слой. Если жало черное, сухое и припой собирается на нем отдельным шариком, нормальной передачи тепла не будет.

Для восстановления слегка окисленного жала можно использовать специальный активатор. После обработки жало очищают и снова покрывают свежим припоем.

После окончания работы не оставляйте жало совершенно сухим. Перед выключением нанесите на него небольшое количество припоя. Этот слой уменьшит окисление во время остывания.

Слишком низкая температура заставляет долго греть соединение. Слишком высокая быстро окисляет жало, выжигает флюс и может отслоить контактную площадку.

Ориентировочные значения:

Это не жесткие нормы. Реальная температура зависит от формы жала, мощности нагревателя, толщины провода, площади меди и состава припоя.

Если контакт не прогревается, не всегда нужно добавлять еще 50 °C. Часто достаточно поставить более широкое жало. Оно передаст больше тепла за короткое время и меньше перегреет окружающие детали.

Признаки избыточной температуры:

• флюс мгновенно сгорает;
• жало быстро чернеет;
• припой окисляется;
• пластик возле контакта размягчается;
• дорожка начинает отходить от основания;
• поверхность платы темнеет.

Паяльник без регулировки тоже пригоден для простых работ, но контролировать результат сложнее. В этом случае особенно важны чистое жало, короткий нагрев и правильный выбор его размера.

Сначала зафиксируйте детали. Они не должны двигаться в тот момент, когда припой начинает застывать.

Дальше порядок такой:

1. Нанесите немного флюса, если его недостаточно внутри припоя.
2. Коснитесь жалом сразу обеих поверхностей – например, вывода и контактной площадки.
3. Подождите, пока соединение прогреется.
4. Подайте припой не на жало, а к нагретому контакту.
5. Дождитесь, пока он растечется по обеим поверхностям.
6. Уберите проволоку припоя.
7. Затем уберите паяльник.
8. Не двигайте детали несколько секунд.

Небольшая капля припоя на жале перед касанием может создать тепловой мост. Она заполняет воздушный зазор между жалом и деталью, поэтому тепло передается быстрее. Но основное количество припоя все равно подают к соединению.

Обычный небольшой контакт должен пропаиваться за несколько секунд. Если приходится держать жало 10-15 секунд, вероятна одна из проблем:

• жало слишком тонкое;
• температура недостаточна;
• поверхность загрязнена;
• контакт отводит много тепла;
• паяльник не удерживает температуру под нагрузкой.

Не добавляйте припой бесконечно. Как только он смочил обе поверхности и сформировал аккуратный шов, нагрев нужно прекратить.

Перед соединением двух проводов наденьте на один из них термоусадочную трубку. После пайки сделать это уже не получится.

Работа с многожильным проводом:

1. Снимите примерно 4-8 мм изоляции.
2. Не надрезайте отдельные жилы.
3. Слегка скрутите жилы пальцами.
4. Нанесите канифоль или нейтральный флюс.
5. Прогрейте провод снизу.
6. Подайте припой сверху или сбоку.
7. Дайте ему впитаться между жилами.

Припой должен проникнуть внутрь пучка, но не растечься далеко под изоляцию. Слишком длинный залуженный участок становится жестким и может переломиться при вибрации.

Два провода сначала соединяют механически, затем пропаивают. Для простого ремонта их можно наложить друг на друга и скрутить. После пайки место соединения закрывают термоусадкой.

Провод припаивают к контакту разъема так:

• залуживают конец провода;
• наносят немного припоя на контакт;
• прижимают провод к контакту;
• кратко прогревают обе залуженные поверхности;
• удерживают до полного застывания.

Вывод компонента вставляют в отверстие, после чего деталь фиксируют с обратной стороны. Вывод можно слегка отогнуть, но не прижимать к плате полностью – после этого его неудобно отпаивать.

Жало одновременно касается контактной площадки и вывода. Припой подают с противоположной стороны контакта. Если площадка и вывод прогреты, расплав сам растечется вокруг отверстия.

Нормальный шов выглядит как невысокий конус с плавными краями. Контур вывода остается видимым. Большой шар припоя не улучшает электрический контакт и может скрыть непропай.

После застывания лишний вывод отрезают бокорезами. Не стоит резать его вплотную к припою с сильным ударом – механическая нагрузка может повредить контактную площадку.

Выводные детали относятся к THT-монтажу. Они удобны для первых упражнений, поскольку контакты крупнее, а положение жала видно лучше. Разница между выводным и поверхностным монтажом разобрана в статье SMD-монтаж против THT.

Канифоль удаляет тонкий слой окислов и защищает нагретый металл от повторного окисления. Без нее припой может плавиться, но собираться в шарики и не смачивать поверхность.

Твердая канифоль удобна для лужения проводов:

1. Положите провод на канифоль.
2. Прижмите его нагретым жалом.
3. Дождитесь появления расплавленного флюса.
4. Подайте припой на нагретые жилы.

Для платы удобнее жидкий флюс или гель. Его можно нанести точно на площадку тонкой кистью, иглой или дозатором.

Большое количество флюса не компенсирует грязную или разрушенную поверхность. Старый вывод иногда приходится предварительно очистить, а сильно окисленный провод лучше обрезать до чистой меди.

После пайки остатки обычной канифоли часто не мешают работе низковольтной схемы, но плата выглядит аккуратнее после очистки изопропиловым спиртом. Активные флюсы требуют обязательного удаления в соответствии с инструкцией производителя.

Эта проблема почти всегда связана не с самим припоем, а с поверхностью или передачей тепла.

Припой не держится на жале

Жало окислилось или потеряло защитное покрытие. Очистите его в латунной стружке, используйте активатор и сразу залудите. Если припой продолжает собираться только на одном маленьком участке, жало может быть изношено.

Припой скатывается с провода

На меди остались окислы, лак или загрязнение. Добавьте флюс и прогрейте сам провод. Некоторые обмоточные провода покрыты эмалью, которую необходимо удалить до пайки.

Припой лежит шариком на плате

Контактная площадка не прогрелась. Жало могло касаться только вывода или иметь слишком маленькую площадь контакта.

Припой плавится на жале, но не на детали

Тепла достаточно для самого припоя, но недостаточно для соединения. Возьмите более широкое жало, улучшите контакт и убедитесь, что паяльник восстановил температуру.

Флюс сгорает раньше, чем растекается припой

Температура завышена либо нагрев длится слишком долго. Очистите соединение, нанесите свежий флюс и повторите пайку быстрее.

К площадке вообще ничего не пристает

Медь могла окислиться, покрытие могло быть повреждено или площадка уже отслоилась. В таком случае дальнейший нагрев только ухудшит состояние платы.

Оценивать соединение только по блеску нельзя. Свинцовый припой обычно дает более яркую поверхность, а бессвинцовый после застывания может оставаться матовым.

Смотрите на форму и смачивание.

Если припоя слишком много, его снимают оплеткой или оловоотсосом. Попытка разнести лишний расплав жалом по соседним контактам часто заканчивается новыми перемычками.

При слабой передаче тепла новичок часто ставит максимальную температуру. Жало становится горячее, но соединение все равно прогревается медленно, потому что площадь контакта слишком мала.

Для толстого провода, разъема или широкой земляной площадки эффективнее:

• выбрать более массивное жало;
• нанести небольшую каплю припоя для теплового контакта;
• зафиксировать детали;
• использовать достаточно мощный паяльник;
• предварительно залудить поверхности;
• кратко прогреть соединение одним уверенным касанием.

Широкое жало при 350 °C иногда справляется быстрее и безопаснее, чем тонкая игла при 420 °C.

Особенно легко перегреть:

• маленькие контактные площадки;
• разъемы в пластиковом корпусе;
• светодиоды;
• герконы;
• тонкие провода;
• компоненты со старыми хрупкими выводами.

Неудачную пайку нужно исправлять спокойно, а не добавлять поверх нее новые слои припоя.

Если контакт выглядит сухим или потрескавшимся:

1. Зафиксируйте плату.
2. Нанесите немного свежего флюса.
3. Очистите и залудите жало.
4. Прогрейте площадку и вывод одновременно.
5. Добавьте минимальное количество свежего припоя.
6. Уберите паяльник и не двигайте соединение.

Если образовалась перемычка между контактами, сначала удалите лишний припой оплеткой. Оплетку кладут на расплав и прижимают сверху жалом. После впитывания припоя жало и оплетку поднимают одновременно.

Не тяните компонент из застывшего соединения. Чтобы снять деталь, припой на всех удерживающих контактах должен быть расплавлен или предварительно удален.

Внешне аккуратная пайка еще не гарантирует отсутствие короткого замыкания. Мелкая перемычка может прятаться между выводами разъема, микросхемы или транзистора.

После окончания работы:

1. Уберите обрезки выводов и капли припоя.
2. Очистите плату от лишнего флюса.
3. Осмотрите контакты при хорошем освещении.
4. Проверьте полярность диодов, конденсаторов и разъемов.
5. Прозвоните подозрительные соединения мультиметром.
6. Проверьте сопротивление между плюсом питания и землей.
7. Только после этого подключайте источник питания.

Первое включение новой или отремонтированной платы лучше выполнять от лабораторного блока питания с ограничением тока. Если схема потребляет неожиданно большой ток, питание можно отключить до перегрева дорожек и компонентов.

Порядок проверки питания, дорожек и нагрузки подробнее разобран в статье Печатная плата после макетной сборки.

Рабочий алгоритм можно свести к нескольким действиям:

• очистить поверхности;
• выбрать жало по размеру контакта;
• установить достаточную, но не максимальную температуру;
• очистить и залудить жало;
• нанести флюс;
• прогреть обе соединяемые поверхности;
• подать припой к контакту;
• сначала убрать припой, затем жало;
• не двигать детали до застывания;
• осмотреть и проверить соединение.

Нормальная пайка выполняется быстро. Жало касается контакта несколько секунд, припой растекается, после чего нагрев прекращается. Если приходится долго бороться с каждой точкой, нужно остановиться и исправить инструмент, температуру или подготовку поверхности, а не продолжать перегревать плату.
