Чем отмыть флюс с платы после пайки

После пайки на плате могут оставаться прозрачные, жёлтые, коричневые или белёсые следы флюса. Часть составов допускается оставлять на поверхности, однако при ремонте платы остатки часто удаляют, чтобы осмотреть пайку, убрать липкость и не оставлять загрязнения вокруг компонентов.

Правильный способ очистки зависит прежде всего от типа использованного флюса. Попытка отмыть любой состав одним растворителем может только размазать его по поверхности.

Сначала определите тип флюса

Если известна марка флюса, лучше проверить его описание или техническую документацию. Производитель обычно указывает, чем удалять остатки после пайки.

Основные варианты можно разделить следующим образом.

Название категории само по себе не гарантирует одинаковый состав всех продуктов. Два флюса одного назначения могут по-разному растворяться в изопропаноле.

Можно ли отмыть флюс изопропиловым спиртом

Изопропиловый спирт широко используется при ремонте электроники для удаления остатков канифольных и многих других флюсов.

Для платы обычно удобен изопропанол высокой концентрации без красителей, ароматизаторов и других ненужных добавок.

Подробнее свойства и особенности применения описаны в справочнике Изопропиловый спирт.

Однако если флюс практически не растворяется, не нужно просто наливать больше спирта. Возможно, конкретный состав рассчитан на другой способ очистки.

Как отмыть флюс изопропиловым спиртом

Перед очисткой плата должна быть полностью обесточена. Аккумулятор, батарейку и внешнее питание необходимо отключить, если конструкция устройства позволяет это сделать.

Небольшое количество изопропилового спирта наносят на загрязнённую область или мягкую антистатическую кисть. После этого остатки флюса аккуратно растворяют и удаляют с поверхности.

Важно не только растворить загрязнение, но и убрать получившийся раствор с платы. Если просто распределить его кистью и дождаться испарения спирта, часть флюса останется на поверхности.

Для удаления можно использовать чистую безворсовую салфетку, ватную палочку или несколько проходов чистой кистью с небольшим количеством свежего растворителя.

Почему после очистки остаются белые разводы

Белый налёт после спирта часто появляется не из-за самого изопропанола, а из-за остатков флюса.

Растворитель размягчает загрязнение, затем часть жидкости испаряется, а растворённые компоненты снова остаются на плате тонким слоем.

В этом случае участок очищают повторно, но используют чистый растворитель и одновременно удаляют растворённые загрязнения с поверхности.

Если белый налёт появляется постоянно, стоит проверить тип флюса и используемый очиститель.

Что делать с липким флюсом

Липкая поверхность обычно означает, что остатки флюса удалены не полностью или используемый растворитель плохо подходит для конкретного состава.

Необходимо нанести небольшое количество подходящего очистителя, дать загрязнению размягчиться и удалить его салфеткой или кистью.

Иногда требуется несколько проходов.

При каждом следующем проходе желательно использовать чистый растворитель, иначе уже растворённый флюс просто переносится с одного участка платы на другой.

Нужно ли отмывать no-clean флюс

Название no-clean означает, что остатки такого флюса при правильном технологическом процессе могут не требовать обязательной очистки.

Это не означает, что его вообще нельзя или никогда не нужно удалять.

При ремонте платы очистка может понадобиться, если остатки:

• мешают осмотру пайки;
• выглядят неравномерно;
• остаются липкими;
• закрывают контактные площадки;
• мешают дальнейшему ремонту или измерениям.

При этом конкретный no-clean флюс может плохо растворяться обычным изопропиловым спиртом, поэтому желательно учитывать рекомендации его производителя.

Чем отмывать водосмываемый флюс

Для водосмываемых флюсов изопропиловый спирт может оказаться не лучшим средством.

Такие составы специально рассчитаны на удаление водой после пайки.

При профессиональной очистке обычно контролируют качество воды, температуру, способ промывки и последующую сушку платы.

Использовать обычную водопроводную воду для любой электроники без учёта её состава и технологии очистки нежелательно – после высыхания на поверхности могут остаться соли и другие примеси.

Можно ли использовать обычный медицинский спирт

Не следует выбирать средство только по слову «спирт».

Этиловый и изопропиловый спирт – разные вещества, а готовые спиртовые растворы могут дополнительно содержать воду, ароматизаторы, смягчающие компоненты и другие примеси.

Для ремонта электроники удобнее использовать продукт с известным составом и чистотой.

Если выбран именно изопропанол, для технической очистки обычно предпочтительна высокая концентрация.

Можно ли использовать ацетон

Ацетон способен растворять многие загрязнения, но для обычной очистки собранной электронной платы это рискованный вариант.

Он может повреждать некоторые пластики, маркировку, покрытия, клеи и другие материалы, находящиеся рядом с местом пайки.

Поэтому без точного понимания материалов платы и компонентов использовать ацетон вместо специализированного очистителя или изопропанола не стоит.

Можно ли использовать очиститель тормозов или карбюратора

Автомобильные очистители не следует автоматически переносить в ремонт электроники.

Их состав рассчитан на другие материалы и загрязнения. Некоторые продукты могут содержать растворители или добавки, агрессивные к пластику, защитным покрытиям, маркировке и другим элементам электронной платы.

Для электроники безопаснее использовать средство, назначение и состав которого известны.

Как очистить область вокруг SMD-компонентов

Вокруг мелких компонентов удобно работать мягкой кистью.

Не нужно прикладывать большое усилие: маленькие резисторы, конденсаторы и другие SMD-компоненты можно механически повредить.

Растворитель должен размягчить остатки флюса, после чего загрязнение постепенно удаляется несколькими проходами.

Особое внимание требуется около разъёмов, кнопок, дисплеев, микрофонов, динамиков и других элементов, внутрь которых жидкость попадать не должна.

Нужно ли чистить всю плату

Если пайка выполнялась только на небольшом участке, полностью заливать плату очистителем обычно не требуется.

Проще обработать место ремонта и соседнюю область, удалить остатки флюса и осмотреть результат при хорошем освещении.

Полная мойка платы оправдана только тогда, когда технология обслуживания конкретного устройства действительно предусматривает такую процедуру.

Как понять, что плата очищена

После высыхания поверхность должна быть визуально чистой, без заметной липкой плёнки, комков флюса и размазанных загрязнений.

Особенно внимательно проверяют область между близко расположенными выводами компонентов и контактными площадками.

Очистка также облегчает осмотр качества пайки: становятся заметнее перемычки, непропаи, излишки припоя и повреждения площадок.

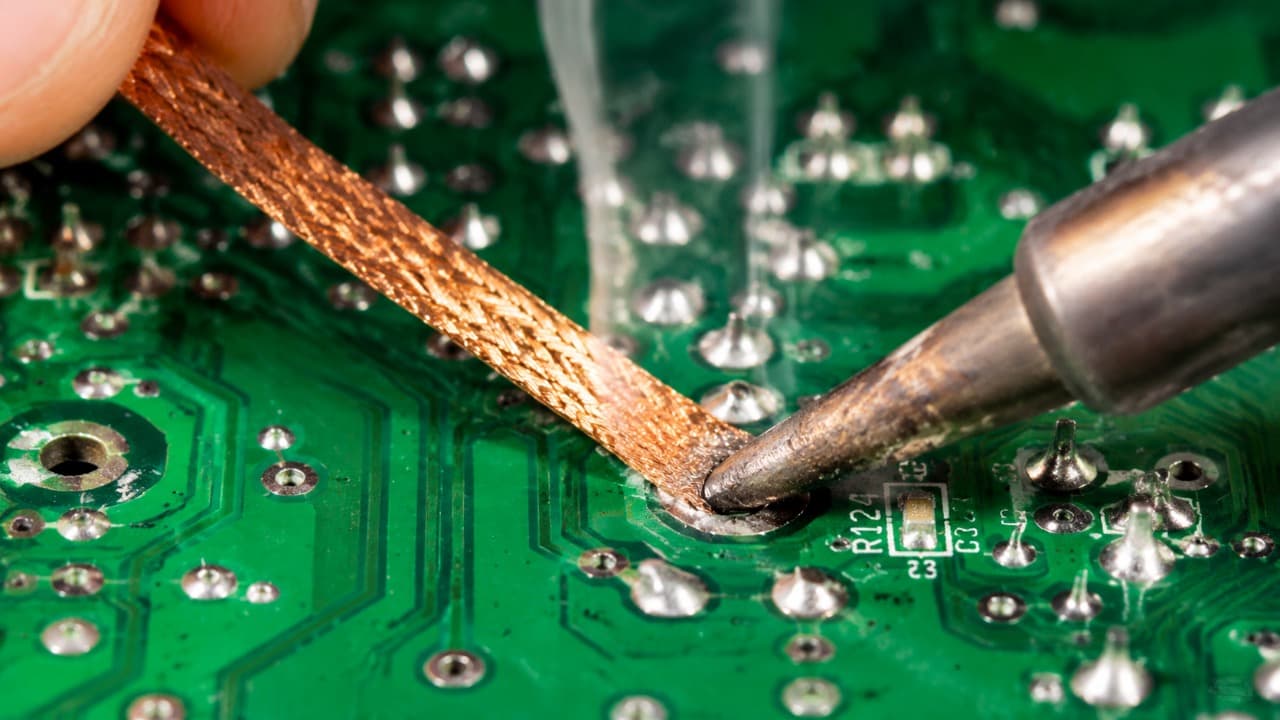

Если нужно удалить лишний припой, на CLEX есть отдельное решение Как убрать лишний припой с платы.

Сколько сушить плату после очистки

Универсального времени нет.

Изопропиловый спирт с открытой поверхности испаряется быстро, но жидкость может задерживаться под микросхемами, разъёмами и другими деталями.

После обильной очистки требуется больше времени, чем после обработки небольшого участка ватной палочкой.

Ориентироваться только на внешний вид верхней поверхности недостаточно – перед включением нужно убедиться, что растворитель полностью испарился из труднодоступных мест.

Что делать, если флюс всё равно не отмывается

Если несколько проходов изопропиловым спиртом практически не меняют состояние поверхности, следует прекратить увеличение количества растворителя и определить состав флюса.

Для него может требоваться специальный очиститель или другой способ промывки.

Особенно это относится к водосмываемым, синтетическим и промышленным флюсам с составом, отличающимся от обычных канифольных материалов.

Правильно подобранный очиститель обычно эффективнее большого количества неподходящего растворителя.

Какой способ выбрать

Для обычной ручной пайки электроники с канифольным или совместимым ремонтным флюсом одним из наиболее удобных вариантов остаётся изопропиловый спирт высокой концентрации.

Если используется водосмываемый, no-clean или специальный промышленный состав, способ очистки лучше выбирать по документации производителя.

Главный принцип – сначала определить тип загрязнения, а уже затем выбирать растворитель. Это позволяет очистить плату без лишнего воздействия на компоненты, пластики и защитные покрытия.
