Как паять провода паяльником
Чтобы правильно спаять провода паяльником, нужно сначала подготовить медные жилы, залудить их с флюсом и только затем формировать соединение. Хорошая пайка должна быстро прогреваться, полностью смачиваться припоем и после остывания выдерживать механическую нагрузку без движения жил.
Пайка проводов кажется простой, но большинство ненадёжных соединений появляется из-за неправильной подготовки: медь плохо зачищена, жилы не залужены, используется мало флюса или провод слишком долго нагревают слабым паяльником.
Правильная последовательность важнее количества припоя.
Что понадобится для пайки проводов
Для обычной пайки медных проводов подготовьте:
- паяльник с подходящим жалом;
- припой;
- флюс;
- инструмент для снятия изоляции;
- бокорезы;
- термоусадочную трубку или другой способ изоляции;
- при необходимости держатель проводов.
Для небольших проводов удобнее паяльник с регулировкой температуры.
Как подготовить провод
Сначала снимите изоляцию на необходимую длину.
Для большинства небольших соединений достаточно примерно:
5–10 мм зачищенной жилы
Точная длина зависит от толщины провода и выбранного способа соединения.
Старайтесь не повреждать отдельные медные жилы при снятии изоляции. Если часть проволочек перерезана, сечение проводника уменьшится, а место соединения станет слабее.
После зачистки аккуратно скрутите многожильный провод пальцами или инструментом, чтобы отдельные жилы не торчали в стороны.
Нужно ли лудить провод перед пайкой
Для большинства небольших медных проводов предварительное лужение заметно упрощает пайку.
Последовательность:
Зачистить провод
↓
Нанести флюс
↓
Прогреть медь
↓
Подать немного припоя
↓
Получить тонкий равномерный слой
Припой должен растечься между отдельными жилами, а не образовать большой шарик сверху.
Хорошо залуженный провод остаётся видимым по форме – под тонким слоем припоя всё ещё различима структура жил.
Как правильно залудить медный провод
Нанесите небольшое количество подходящего флюса на очищенную медь.
Коснитесь провода жалом и дайте меди прогреться. Затем подайте припой к нагретому проводу или к зоне контакта, а не просто расплавляйте большое количество припоя на кончике жала.
Схема:
Жало → нагревает медь
↓
припой плавится
↓
смачивает жилы
Когда припой равномерно распределился, уберите его подачу, затем паяльник.
Не держите провод горячим дольше необходимого.
Какая температура нужна для пайки проводов
Для обычных небольших медных проводов со свинцовым припоем можно начать примерно с:
320–350 °C
Для бессвинцового припоя температура обычно требуется выше:
340–370 °C
Толстый провод быстро отводит тепло, поэтому проблема может быть не в заданной температуре, а в недостаточной мощности паяльника или слишком тонком жале.

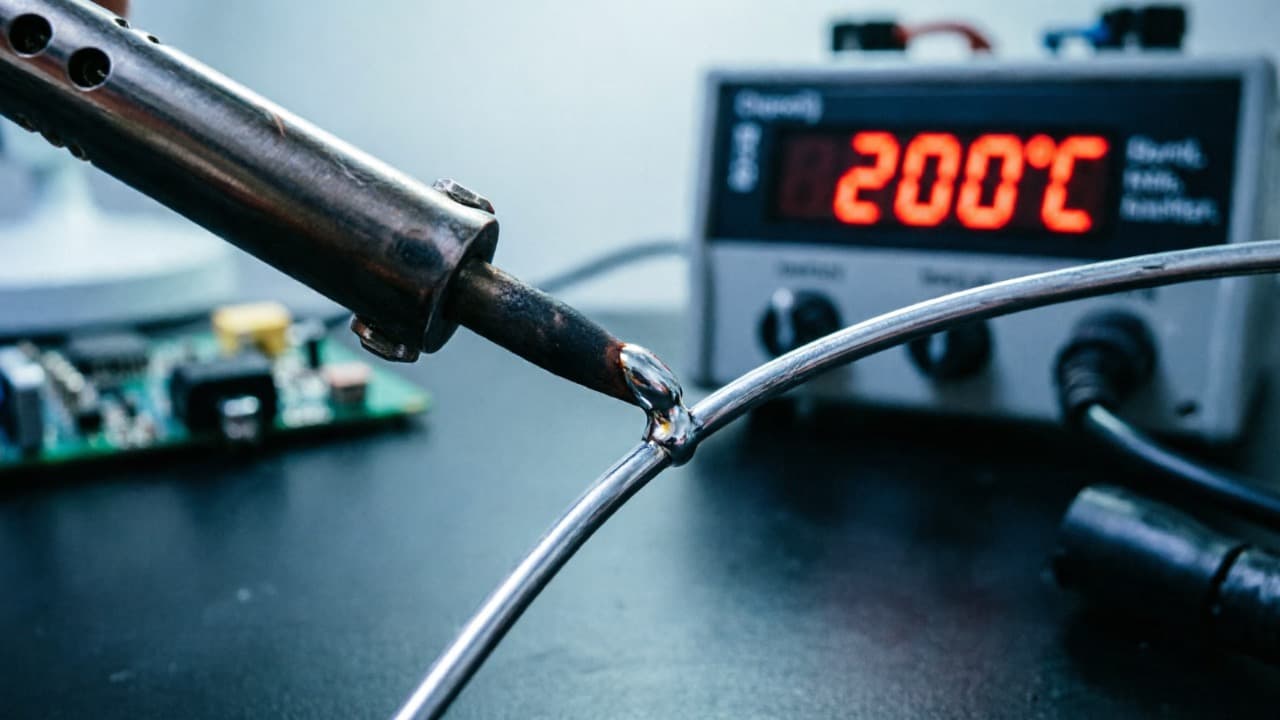

Если припой плохо плавится даже при высокой температуре, используйте решение Паяльник плохо плавит припой: что проверить.
Как соединить два провода перед пайкой
Припой не должен быть единственным элементом, удерживающим два провода вместе.
Сначала желательно сформировать механическое соединение.
Для двух многожильных проводов можно:
- Снять изоляцию.
- Надеть термоусадочную трубку на один провод заранее.
- Соединить или аккуратно переплести жилы.
- Зафиксировать провода так, чтобы они не двигались.
- Нанести флюс.
- Прогреть место соединения.
- Подать припой.
- Дать соединению полностью остыть.
- Закрыть место пайки термоусадкой.
Провода не должны двигаться, пока припой находится в жидком состоянии.
Сколько припоя нужно
Припоя должно быть достаточно, чтобы он смочил соединяемые жилы, но не превращал место пайки в большую каплю.
| Результат | Что это означает |
|---|---|
| Видны жилы под тонким слоем припоя | Обычно нормально |
| Припой равномерно растёкся по всей скрутке | Хорошее смачивание |
| Большой шар припоя поверх провода | Припоя слишком много или провод плохо прогрет |
| Часть меди остаётся сухой | Недостаточный прогрев, флюс или загрязнение |
Количество припоя само по себе не делает соединение прочнее.

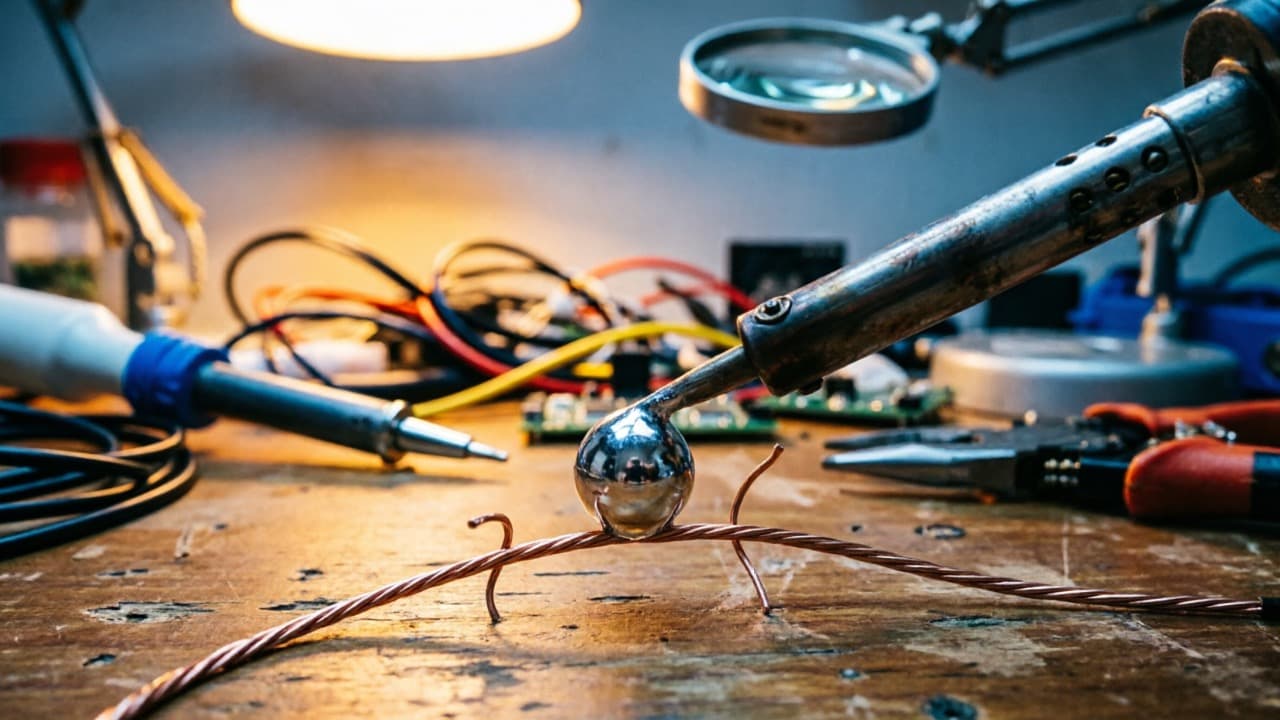

Почему припой не липнет к проводу
Если припой собирается каплей и не растекается по меди, проверьте:
- очищена ли медь;
- нет ли сильного окисления;
- используется ли подходящий флюс;

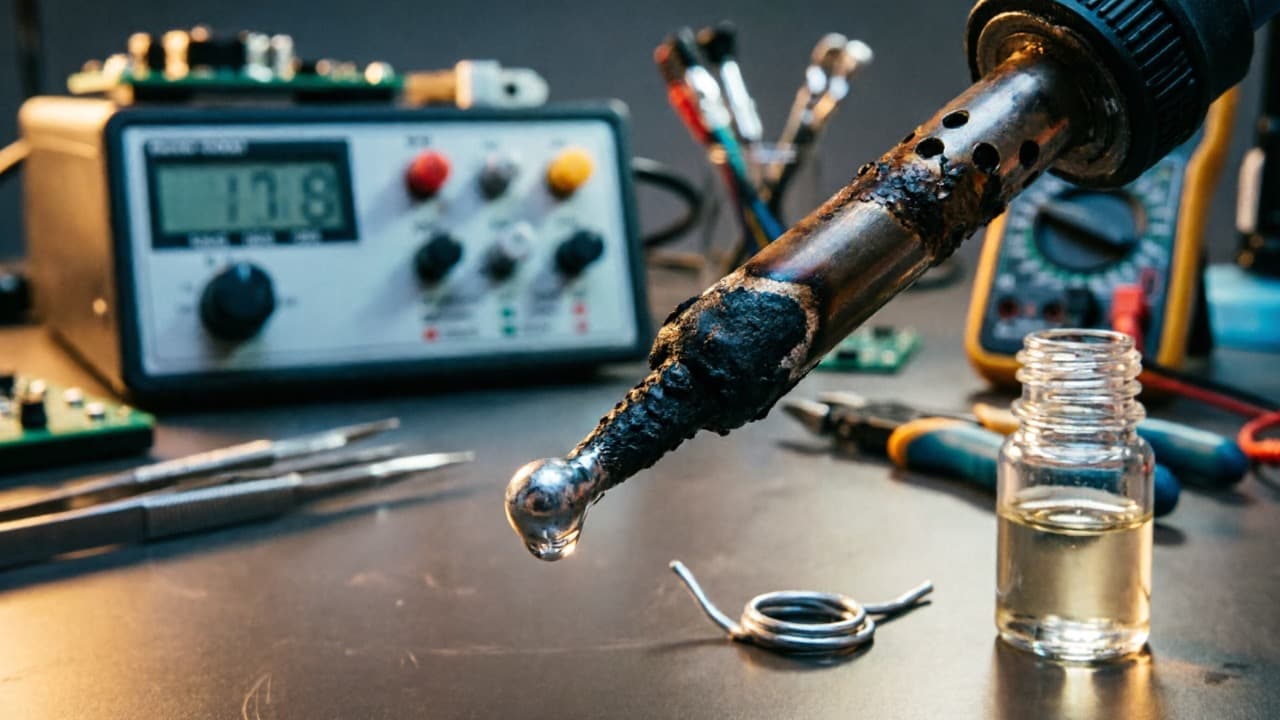

- хорошо ли залужено жало;
- достаточно ли прогрет провод;
- подходит ли используемый припой.
Старая потемневшая медь может потребовать дополнительной очистки.
Если похожая проблема возникает и на контактах платы, используйте решение Припой не прилипает к плате или контакту: что делать.
Почему нельзя просто расплавить припой сверху
Если расплавлять припой только на жале и переносить каплю на холодный провод, внешне соединение может выглядеть запаянным, но припой плохо смочит медь.
Правильная логика другая:
Неправильно:
припой → жало → холодный провод
Правильно:
жало → прогрев провода → припой
Припой должен плавиться от температуры соединяемых поверхностей и зоны контакта с жалом.
Как паять толстые провода
Толстый медный провод обладает большой теплоёмкостью.
При касании он быстро забирает тепло у жала, поэтому небольшой паяльник может перестать нормально плавить припой.
Для массивных проводников обычно полезны:
- более мощный паяльник;
- широкое или массивное жало;
- хороший тепловой контакт;
- предварительное лужение;
- подходящий активный флюс, если это допускает материал и последующая очистка.
Повышение температуры помогает только до определённого момента.
Если жало имеет маленькую площадь контакта, оно может быть нагрето до 400 °C, но всё равно плохо передавать тепло толстому проводу.
Как паять тонкие провода
У тонких проводов другая проблема – их легко перегреть.
Изоляция рядом с местом пайки может начать размягчаться и отступать от жил.
Чтобы этого избежать:
- используйте чистое залуженное жало;
- заранее залудите провод;
- не держите паяльник долго;
- используйте достаточное количество флюса;
- сформируйте соединение до нагрева.
Чем быстрее проходит нормальная пайка, тем меньше тепла успевает распространиться вдоль провода.
Как паять провод к контакту
Если провод припаивается не к другому проводу, а к клемме, выводу или площадке, удобно предварительно залудить обе поверхности.
Например:
Залудить провод
+
Залудить контакт
↓
Совместить
↓
Коротко прогреть
↓
Дать остыть
Так требуется меньше времени для формирования соединения.
Не допускайте натяжения провода непосредственно на месте пайки – при вибрации он может постепенно сломаться возле жёсткой залуженной области.
Как понять, что пайка получилась нормально
После остывания проверьте соединение визуально и механически.
Хорошее соединение обычно:
- полностью покрыто припоем;
- не имеет свободно торчащих жил;
- не содержит большого шарика припоя;
- не двигается;
- выдерживает лёгкое натяжение;
- не имеет расплавленной или сильно повреждённой изоляции.
Если провод держится плохо и затем отрывается, используйте решение Провод отваливается после пайки: почему и как исправить.
Нужно ли скручивать провода перед пайкой
Для обычного небольшого сигнального или низковольтного соединения механическая фиксация перед пайкой полезна.
Но способ соединения зависит от назначения проводов.
Этот материал относится прежде всего к электронике, низковольтным цепям, проводам устройств и ремонту оборудования.
Как изолировать место пайки
Для одиночных проводов удобнее всего заранее надеть термоусадочную трубку.
После полного остывания соединения:
- Переместите трубку на место пайки.
- Закройте всю оголённую металлическую часть.
- Равномерно нагрейте термоусадку.
- Проверьте, что края заходят на неповреждённую изоляцию обоих проводов.
Условно:
изоляция → пайка → изоляция
↓
термоусадка
Не надевайте термоусадку на горячее соединение сразу после пайки – сначала дайте ему остыть.
В каком порядке паять провода
Для большинства небольших электронных соединений порядок такой:
- Отрезать повреждённый участок, если он есть.
- Надеть термоусадочную трубку.
- Снять изоляцию.
- Подготовить жилы.
- Нанести флюс.
- Залудить провода.
- Сформировать механическое соединение.
- Прогреть место пайки.
- Подать небольшое количество припоя.
- Убрать паяльник и не двигать провода до остывания.
- Проверить прочность.
- Заизолировать соединение.
Общие основы работы с припоем и канифолью подробно разобраны в статье Как правильно паять паяльником с канифолью и оловом.
