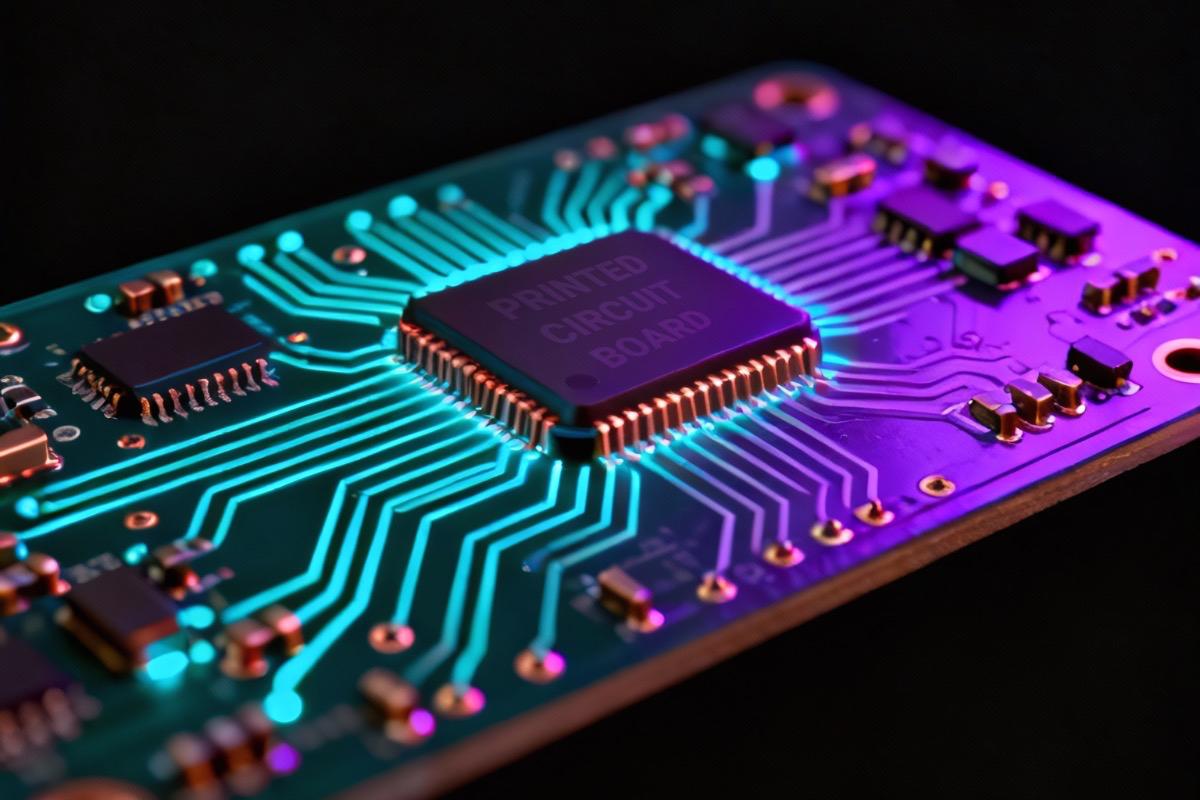

Печатная плата: устройство, виды печатных плат и технология изготовления

Печатная плата, или PCB, служит механической основой электронного устройства и создает постоянные электрические соединения между компонентами. Резисторы, микросхемы, разъемы и другие элементы устанавливаются на контактные площадки, а вместо отдельных проводов между ними используются медные дорожки и внутренние слои.

Печатная плата определяет не только то, какие выводы соединены между собой. От ее конструкции зависят:

• допустимый ток силовых цепей;
• устойчивость питания;
• уровень электромагнитных помех;
• охлаждение компонентов;
• надежность разъемов и пайки;
• размеры готового устройства;
• возможность ремонта и серийной сборки.

Нужно различать несколько близких терминов:

Сначала электрическая схема создается в редакторе, затем компонентам назначаются посадочные места. После этого разработчик размещает детали на плате и соединяет их дорожками в соответствии со схемой.

Правильно разработанная PCB обеспечивает повторяемость: все изготовленные экземпляры имеют одинаковую топологию, размеры и расположение компонентов. Это особенно важно при сборке нескольких устройств, установке платы в корпус и дальнейшем обслуживании.

Плата не обязана быть сложной. Простая односторонняя PCB может содержать несколько резисторов и разъемов, а многослойная плата компьютера – тысячи соединений, внутренние слои питания и высокоскоростные линии с контролируемым импедансом.

До изготовления собственной PCB схему обычно проверяют на макетной или монтажной плате.

Печатная плата состоит из проводящих, изоляционных и защитных слоев. Их количество и последовательность называют стеком платы.

Наиболее распространенная жесткая плата изготавливается на основе FR-4 – стеклоткани, пропитанной эпоксидной смолой. Это не один материал с абсолютно одинаковыми свойствами, а группа материалов с разными характеристиками, температурными рейтингами и параметрами диэлектрика.

Зеленый цвет обычной платы создается паяльной маской. Под ней находится медь, а не зеленый проводящий материал. Маска может быть синей, черной, белой, красной или другого цвета.

На плате используются разные типы отверстий:

• PTH, металлизированное сквозное отверстие;
• NPTH, неметаллизированное отверстие для крепления или механики;
• сквозной 'via', соединяет доступные медные слои через всю плату;
• глухой переход, соединяет внешний слой с одним или несколькими внутренними;
• скрытый переход, расположен только между внутренними слоями;
• микропереход, небольшое отверстие, обычно применяемое в HDI-платах.

Глухие, скрытые и микропереходы усложняют производство и поддерживаются не всеми изготовителями.

Распространенная стандартная плата имеет толщину около 1,6 мм и наружную медь около 35 мкм, но это только популярная конфигурация. Тонкие устройства, силовые платы, гибкие соединения и высокочастотные схемы могут использовать другую толщину основания и меди.

В многослойной плате отдельные слои могут использоваться для сигналов, GND и питания. Сплошной слой земли создает короткий путь возвратного тока и помогает уменьшить помехи.

Печатные платы различаются по количеству медных слоев, материалу основания и механическим свойствам. Выбор зависит от сложности схемы, размеров устройства, тока, частоты сигналов и требований к охлаждению.

Односторонняя плата дешевле, но пересечение дорожек требует перемычек или изменения схемы размещения. Она удобна для простых устройств с выводными компонентами.

Двусторонняя плата подходит для большинства собственных проектов. Нижний и верхний слои позволяют компактнее разместить соединения, а свободные области использовать под землю и питание.

Многослойная плата нужна не только ради количества дорожек. Внутренние слои земли и питания улучшают пути возвратного тока, позволяют контролировать импеданс и уменьшают размеры высокоскоростной схемы. При этом повышаются стоимость производства и сложность диагностики.

Гибкая плата может изгибаться, но это не означает, что ее можно многократно складывать в любом месте. Радиус изгиба, направление медных дорожек, количество циклов и наличие усилителей задаются на этапе проектирования.

Алюминиевая плата обычно состоит из медного слоя, тонкого электрически изолирующего теплопроводящего слоя и металлического основания. Алюминий помогает передать тепло в корпус или радиатор, но не заменяет расчет полного теплового пути.

Металлическое основание MCPCB не следует автоматически считать общим проводом или землей. Его электрическая связь с цепью зависит от конструкции платы.

Для обычного контроллера на Arduino или ESP32 чаще всего достаточно двусторонней FR-4. Алюминиевая основа оправдана для мощных светодиодов и компонентов, у которых тепло должно быстро уходить с небольшой площади.

Изготовление платы начинается не с травления меди, а с подготовки производственных данных. Разработчик формирует файлы медных слоев, маски, маркировки, контура платы и сверления.

Для сборки дополнительно могут потребоваться:

• BOM со списком компонентов;
• файл координат компонентов;
• чертеж сборки;
• указание стороны и угла установки;
• требования к пайке и контролю.

Последовательность производства зависит от количества слоев, но типовой процесс выглядит так:

1. Проверка производственных файлов.
2. Перенос рисунка внутренних слоев на медь.
3. Травление лишней меди.
4. Оптическая проверка внутренних слоев.
5. Совмещение и прессование многослойной заготовки.
6. Сверление отверстий.
7. Химическая и гальваническая металлизация стенок.
8. Формирование рисунка внешних слоев.
9. Нанесение и отверждение паяльной маски.
10. Нанесение шелкографии.
11. Финишная обработка открытых площадок.
12. Фрезеровка контура или разделение панелей.
13. Электрический контроль готовой платы.

Для односторонних и простых двусторонних плат часть этапов отсутствует.

Финишное покрытие защищает медь контактных площадок от окисления и влияет на удобство монтажа.

Для платы с крупными THT- и SMD-компонентами обычно достаточно HASL. Для QFN, BGA, мелкого шага и плат, которые будут храниться перед монтажом, часто выбирают ENIG. OSP подходит для контролируемого производства, где платы правильно хранят и собирают без длительной задержки.

Выбор покрытия не гарантирует качество сам по себе. Важны условия хранения, упаковка, количество циклов нагрева и качество производства.

Различия способов монтажа компонентов разобраны в статье SMD-монтаж против THT.

Одна и та же электрическая схема может работать по-разному на разных печатных платах. Разводка определяет сопротивление цепей, пути возвратного тока, нагрев и взаимодействие сигналов.

Силовые дорожки

Допустимый ток зависит от ширины и толщины меди, длины дорожки, расположения на внешнем или внутреннем слое, окружающих полигонов и допустимого нагрева. Универсальное правило вида «1 мм дорожки равен 1 А» использовать нельзя.

При расчете проверяют весь путь тока:

• дорожку;
• переходные отверстия;
• контактную площадку;
• вывод компонента;
• разъем;
• предохранитель;
• участок обратного тока через GND.

Широкая дорожка не поможет, если ток проходит через одно маленькое переходное отверстие или слабый разъем.

Земля и возвратный ток

Ток всегда возвращается к источнику. Поэтому важна не только сигнальная дорожка, но и путь под ней или рядом с ней. Разрыв полигона GND может заставить возвратный ток обходить большую область и увеличить излучение помех.

Конденсаторы питания

Блокировочный керамический конденсатор располагают рядом с выводами питания микросхемы. Длинная дорожка между конденсатором и компонентом добавляет сопротивление и индуктивность, из-за чего конденсатор хуже подавляет быстрые импульсы.

Назначение и выбор конденсаторов разобраны в статье Конденсаторы в электронике.

Сигнальные линии

UART на небольшой скорости обычно не требует специального импеданса, но быстрые USB, Ethernet, HDMI, память и радиочастотные линии проектируются как линии передачи. Для них важны геометрия дорожки, расстояние до опорного слоя, стек платы и согласование длины.

Тепло

Тепло от силовых компонентов отводят через:

• увеличенные медные области;
• несколько слоев меди;
• тепловые переходные отверстия;
• радиатор;
• корпус;
• поток воздуха;
• алюминиевую плату.

Защита от помех

Фильтр эффективен только при правильном размещении. Ферритовая бусина, установленная далеко от источника или нагрузки, может не решить проблему. Ее применение разобрано в статье Ферритовая бусина в питании и сигнальных линиях платы.

Макетная, монтажная и печатная платы применяются на разных этапах разработки. Они не заменяют друг друга полностью.

Макетная плата удобна для проверки датчика, дисплея, программы и общей логики. Но она плохо подходит для:

• большого тока;
• высокочастотных сигналов;
• точных аналоговых измерений;
• длительной эксплуатации;
• вибрации;
• компактного корпуса;
• повторяемой сборки.

Монтажная плата подходит для единичного устройства, когда схема уже проверена, но заказывать собственную PCB нецелесообразно. Однако ручные перемычки и расположение компонентов нужно документировать, иначе последующий ремонт будет сложным.

Переходить к собственной PCB стоит, когда:

• схема перестала регулярно изменяться;
• питание проверено под полной нагрузкой;
• известны токи и нагрев компонентов;
• выбраны разъемы и корпус;
• определены размеры и крепежные отверстия;
• проверена работа при включении и выключении;
• требуется собрать несколько одинаковых устройств.

Перед заказом платы нужно проверить:

1. Соответствие схемы и разводки.
2. Посадочные места и нумерацию выводов.
3. Полярность диодов, конденсаторов и разъемов.
4. Размеры отверстий и корпуса компонентов.
5. Ширину силовых дорожек.
6. Количество переходов в токовых цепях.
7. Расположение блокировочных конденсаторов.
8. Зазоры между проводниками.
9. Доступ к программированию и контрольным точкам.
10. Положение разъемов относительно корпуса.
11. Крепежные отверстия и свободные зоны.
12. Результаты ERC и DRC.

3D-модель помогает проверить расположение деталей, но не подтверждает правильность посадочного места. Размер корпуса может совпадать, а порядок выводов – оказаться другим.

Практический список проверок приведен в статье Печатная плата после макетной сборки.

Макетные и монтажные основы для прототипирования находятся в категории макетных и монтажных плат.

Диагностику платы начинают при отключенном питании. Сразу подавать полное напряжение на неизвестную или отремонтированную PCB опасно: короткое замыкание может повредить дорожки, компоненты и источник.

Порядок первичной проверки:

1. Осмотреть плату при хорошем освещении и увеличении.
2. Найти потемнения, трещины, коррозию и отслоившиеся площадки.
3. Проверить правильность установки полярных компонентов.
4. Измерить сопротивление между питанием и GND.
5. Прозвонить подозрительные дорожки и переходные отверстия.
6. Очистить остатки загрязнений и проводящего мусора.
7. Подать питание от источника с ограничением тока.
8. Проверить напряжения всех линий питания.
9. Найти компоненты с ненормальным нагревом.
10. Проверить сигналы осциллографом или логическим анализатором.

Для восстановления дорожки обычно используют изолированный медный провод. Его сечение выбирают по току цепи, а концы припаивают к механически прочным участкам меди или выводам компонентов.

Поверхностное покрытие поврежденной дорожки аккуратно удаляют только в месте пайки. После ремонта провод фиксируют, чтобы вибрация или натяжение не оторвали оставшуюся медь.

Токопроводящий лак подходит не для всех цепей. Его сопротивление и механическая прочность обычно хуже медной перемычки, поэтому силовую дорожку надежнее восстанавливать проводом подходящего сечения.

Если оторвана контактная площадка, одного припоя недостаточно. Необходимо восстановить электрическое соединение и отдельно закрепить компонент, чтобы механическая нагрузка не передавалась на тонкую перемычку.

Ремонт многослойной платы сложнее, потому что повреждение может находиться внутри. Попытка просверлить плату или залить отверстие припоем способна соединить слои, которые не должны быть связаны.

После ремонта плату повторно проверяют с ограничением тока, затем под реальной нагрузкой. Контролируют напряжение, температуру и стабильность работы.
