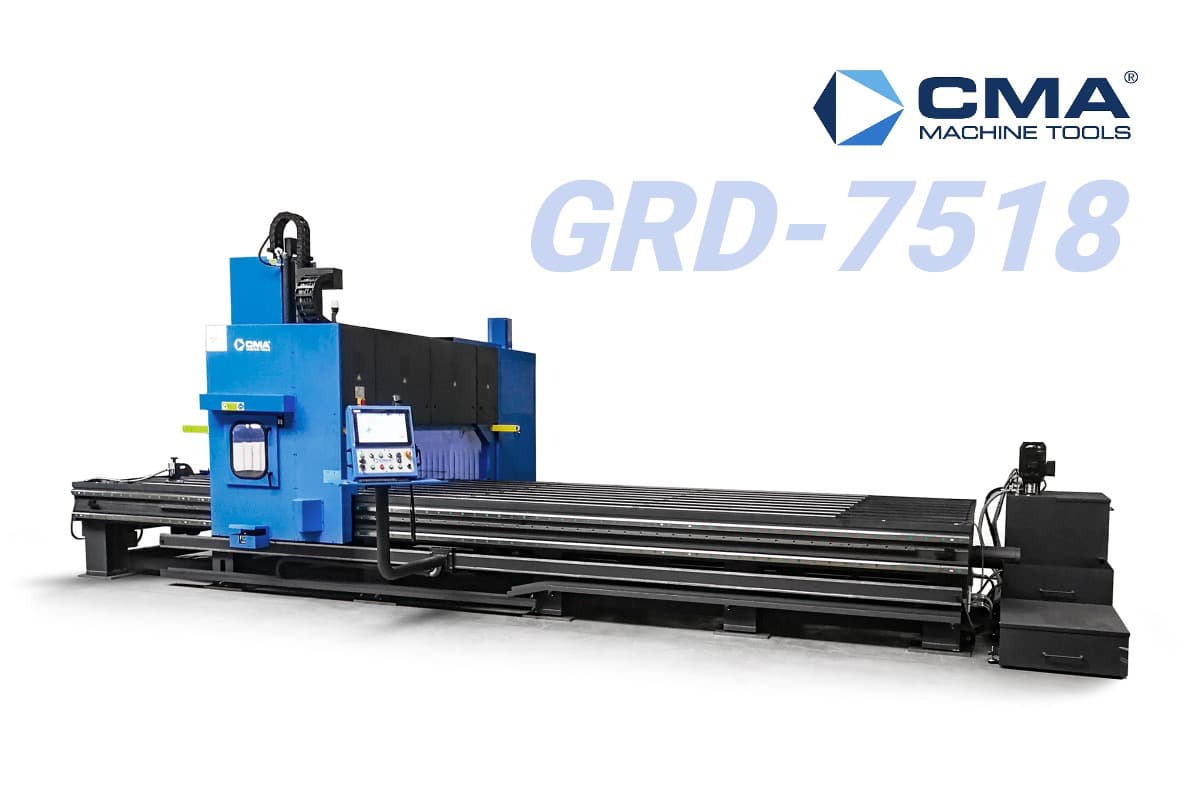

Обрабатывающий центр с ЧПУ CMA GRD-7518

Назначение

Сочетание длины обработки 7500 мм и ширины 1800 мм определяет назначение CMA GRD-7518: работа с протяжёнными широкими изделиями и группами заготовок, размещёнными на общей поверхности стола.

Станок предназначен для сверления, нарезания резьбы, зенкования, термосверления, линейного, спирального и резьбового фрезерования. Операции можно объединять в одну программу и выполнять без переноса детали между разными станками.

Основные параметры

Программирование и управление

Геометрия изделия, координаты отверстий и фрезерные операции задаются через графическую систему управления. Для нестандартных циклов предусмотрено свободное программирование в DIN/ISO.

После выбора инструмента система автоматически определяет параметры резания. Раскладка помогает распределять несколько деталей по столу, а 3D-симуляция и предупреждение о столкновениях используются для проверки программы. Back-Edit позволяет параллельно готовить следующее задание.

Двухосевая интерполяция X/Y обеспечивает обработку прямых участков и дуг. Интерполяция X/Y/Z применяется для линейного, спирального и резьбового фрезерования.

Конструкция

Стол размером 7500 × 1830 мм установлен на высоте 880 мм и рассчитан на распределённую нагрузку 2000 кг/м². Восемь Т-образных пазов шириной 20 мм имеют шаг 250 мм.

Расстояние между стойками портала составляет 2050 мм. Скорость перемещения по X достигает 30 м/мин, по Y – 20 м/мин, по Z – 4,8 м/мин. Диапазон расстояния от шпинделя до стола составляет 120-620 мм.

Стандартная комплектация

• Автоматический магазин на 14 инструментов
• Автоматическое измерение длины инструмента
• Сенсорный промышленный компьютер 22″
• Графическое программирование и DIN/ISO
• Лазерный датчик рабочей зоны
• Световые завесы безопасности по сторонам портала
• Заднее защитное ограждение
• Эмульсионная система охлаждения
• Транспортёр стружки
• Светодиодное освещение
• RJ45 и программное обеспечение для удалённой диагностики

Варианты конфигурации

Диапазон частоты вращения шпинделя составляет 2000-6000 об/мин. Стандартный двигатель 13,1 кВт развивает крутящий момент 83-250 Н·м, а опциональное исполнение 30 кВт предназначено для операций с повышенной нагрузкой.

Станок может оснащаться BT50, мотор-шпинделем 12 000 об/мин, увеличенным магазином инструментов, усиленными направляющими X, увеличенным ходом Z, четвёртой осью, системами Renishaw, охлаждением через шпиндель, вторым обрабатывающим узлом и CAD/CAM.
