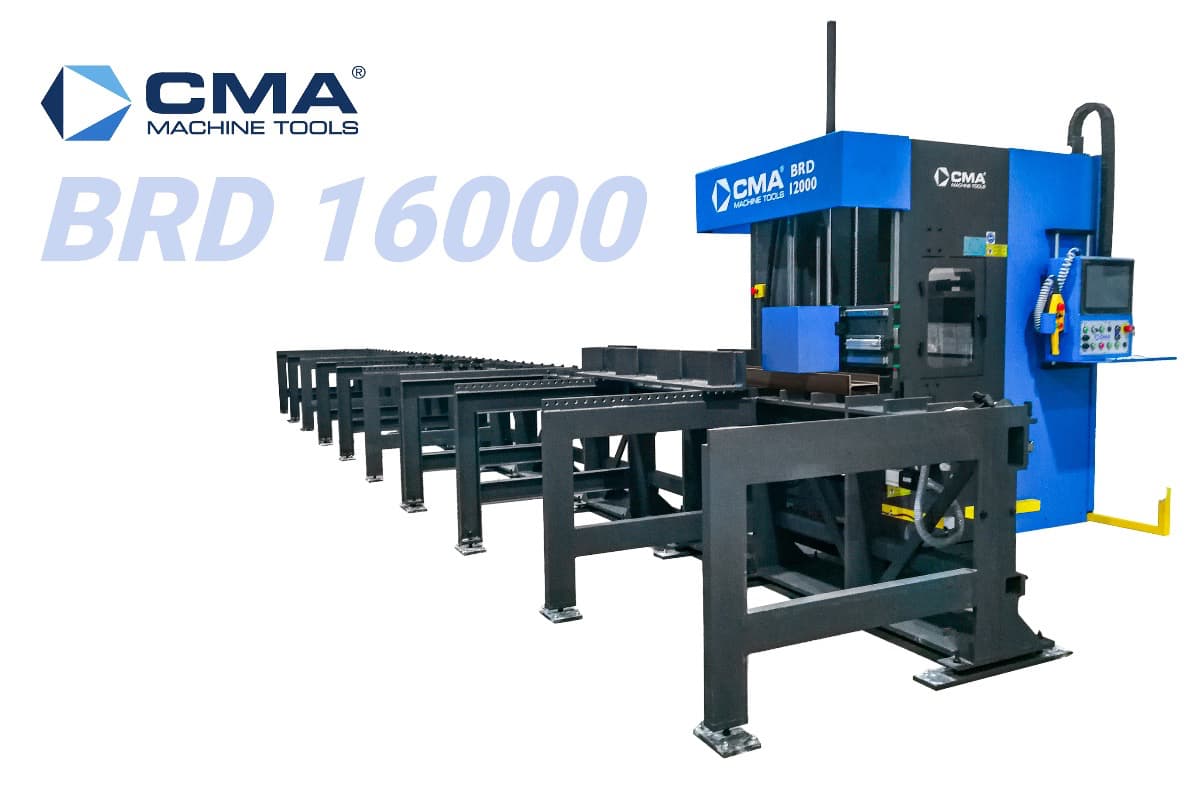

Обрабатывающий резьбонарезной центр с ЧПУ CMA BRD 16000
На заказ
CMA BRD 16000 обрабатывает металлические профили длиной до 16 000 мм, выполняя сверление, нарезание резьбы, зенкование, маркировку и лёгкое фрезерование. Центр с ЧПУ оснащён гидравлическим зажимом, лазерным датчиком и магазином на 6 инструментов.
-10%
от 108 890 800 теңге *
от 98 001 720 теңге *
* цена не фиксированная, зависит от размера и опций, выбранных при оформлении заказа
Написать в WhatsApp
Техническое описание товара:
Назначение
Обработка особенно протяжённых металлических профилей является основной задачей CMA BRD 16000. Длина зажимного стола и ход оси X составляют 16 000 мм.
На центре выполняются сверление, глубокое сверление, нарезание резьбы, зенкование, маркировка, гравировка и лёгкое фрезерование. Оборудование можно применять для одиночных профилей и повторяющихся серийных заданий.
Основные параметры
| Параметр | Значение |
|---|---|
| Мощность главного двигателя | 13,1 кВт |
| Размер профиля | 50 × 50 до 610 × 610 мм |
| Длина зажимного стола | 16000 мм |
| Ход оси X | 16000 мм |
| Частота вращения шпинделя | 3000 об/мин |
| Инструментальный магазин | 6 позиций |
Программирование и управление
Профиль, координаты и последовательность операций задаются через графический интерфейс при помощи встроенных макросов. Режим DIN/ISO используется для специальных инструментов и произвольных управляющих программ.
Система автоматически рассчитывает параметры резания для выбранного инструмента. Перед запуском доступна 3D-симуляция с предупреждением о столкновениях. Функция Back-Edit позволяет создавать следующую программу без остановки выполняемого задания.
Интерполяция осей X/Y используется при выполнении лёгких фрезерных операций. Совместное управление X/Y/Z поддерживает спиральное фрезерование.
Конструкция
Гидравлическая система фиксирует профиль перед обработкой, а лазерный датчик определяет нулевую точку. Стандартный ход Y составляет 610 мм. Скорость осей X/Y/Z достигает 30 / 25 / 4,8 м/мин.
Шпиндель работает с частотой 3000 об/мин и развивает номинальный крутящий момент 167 Н·м. Центр рассчитан на сверление отверстий диаметром до 42 мм и нарезание резьбы до M27.
Стандартная комплектация
- Автоматический магазин на 6 инструментов
- Автоматическое измерение длины инструмента
- Гидравлическая система зажима профиля
- Лазерный датчик нулевой точки
- Сенсорный промышленный компьютер 22″
- Графическое программирование и DIN/ISO
- Внешний пульт управления
- Система микросмазки с подачей через инструмент
- RJ45 и программное обеспечение для удалённой диагностики
Варианты конфигурации
Стандартный ход Y 610 мм может быть увеличен до 1050 или 1250 мм. Эти исполнения предназначены для профилей высотой до 1000 или 1200 мм.
В качестве дополнительного оснащения предлагаются беспроводной пульт, Z-Reader, устройства поворота профиля, угловой стол, механические зажимы, дополнительные лицензии графического программирования и DrillCam CAD/CAM.
